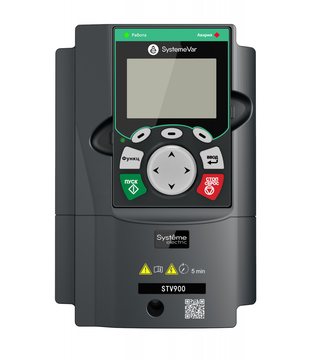

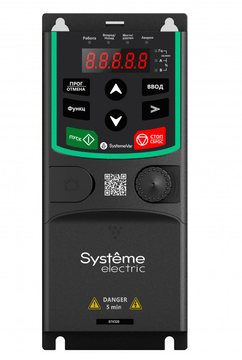

Что проверить перед подбором
Подбор начинается с двигателя и условий объекта, а не только с каталога. Обычно проверяют:
- мощность, кВт - отправная точка, но не единственный критерий;
- номинальный ток, А - ключевой параметр для выбора ПЧ;
- напряжение и число фаз - 1Ф 220 В, 3Ф 220 В, 3Ф 380 В;
- частоту и диапазон регулирования - обычно от шильдика двигателя и требований процесса;
- тип нагрузки - насос/вентилятор с квадратичной характеристикой или механизм с постоянным моментом;
- условия шкафа - температура, охлаждение, запыленность, степень защиты, длина кабеля до двигателя.
Эти данные влияют не только на модель ПЧ, но и на запас по току, требования к охлаждению, фильтрам, дросселям и электромагнитной совместимости. Без сверки шильдика двигателя подбор остается предварительным.
Мощность двигателя, ток и запас
Подбор только по кВт рискован: у двигателей одной мощности номинальный ток может отличаться из-за напряжения, числа полюсов, КПД и исполнения. Корректнее подбирать ПЧ так, чтобы его длительный номинальный ток перекрывал номинальный ток двигателя с запасом, а перегрузочная способность соответствовала характеру пуска.
- ток ПЧ должен покрывать номинальный ток двигателя и переходные режимы;
- перегрузочную способность проверяют под конкретную нагрузку, а не только по типовой мощности;
- для насосов и вентиляторов момент обычно растет с оборотами плавно, для постоянного момента запас выбирают осторожнее;
- работа нескольких двигателей от одного ПЧ требует отдельного расчета суммарного тока и защиты каждого двигателя.
ПЧ, выбранный "впритык" по мощности, может уходить в аварию по перегрузке или перегреву, даже если формально совпадает по кВт.
Питание 220 В, 380 В и трехфазный выход
Типичная путаница - ожидание, что частотник "повышает" напряжение. В общем случае на выходе ПЧ формирует трехфазное напряжение не выше входного, поэтому вход, выход и схему обмоток двигателя проверяют отдельно.
- 1Ф 220 В на входе, 3Ф 220 В на выходе. Такой ПЧ может питать трехфазный двигатель, который допускает работу от 220 В между фазами.
- 3Ф 220 В. Применяют для двигателей и сетей, рассчитанных на 220 В между фазами.
- 3Ф 380 В. Стандартный вариант для многих промышленных двигателей и шкафов с трехфазной сетью 380 В.
Если на двигателе указано только 380 В, ПЧ на 220 В ему не подойдет: он не выдаст 380 В. Если двигатель имеет маркировку 220/380 В, возможность работы от 220 В зависит от схемы соединения обмоток, обычно треугольник/звезда, и номинального тока в выбранной схеме. Это нужно сверять по шильдику и паспорту двигателя.
Вентиляторы, насосы и HVAC
В вентиляции и насосных системах ПЧ часто используют для плавного пуска и регулирования расхода или давления без постоянного дросселирования заслонкой или клапаном. Для таких задач важны не только мощность двигателя, но и обратная связь, уставка и алгоритм регулирования.
- датчик давления, перепада давления или другого параметра дает обратную связь 0-10 В, 4-20 мА или по цифровому протоколу; см. датчики для автоматизации;
- встроенный или внешний PID-регулятор поддерживает уставку, изменяя частоту двигателя;
- при снижении потребности обороты падают, и для квадратичной нагрузки возможна заметная экономия энергии.
Перед подбором полезно определить, где задается уставка: на панели оператора, в ПЛК, в диспетчеризации или на самом преобразователе. От этого зависит схема управления.
Как связать ПЧ с ПЛК, датчиками и HMI
Способ управления лучше выбирать вместе с автоматикой:
- дискретные команды - пуск/стоп, реверс, выбор фиксированных скоростей через DI-входы;
- аналоговое задание - 0-10 В или 4-20 мА как команда частоты от ПЛК или регулятора;
- RS485/Modbus RTU - задание частоты, чтение аварий и статусов по шине;
- HMI и диспетчеризация - оператор задает уставки и видит состояние привода.
Контроллеры и модули подбирают в разделе ПЛК и модули I/O, операторские панели - в HMI панелях для операторского интерфейса, а исполнительную механику воздушного и водяного тракта - в клапанах и приводах. Важно заранее сверить, какой выход есть у ПЛК и какой вход или протокол поддерживает ПЧ.
ПЧ или устройство плавного пуска
| Критерий | Преобразователь частоты | Устройство плавного пуска |
|---|
| Главная функция | Регулирование скорости и плавный разгон | Плавный старт и остановка |
| Работа на пониженных оборотах | Да, в допустимом рабочем диапазоне | Нет, после пуска двигатель работает на номинальной скорости |
| Частичная нагрузка | Экономия возможна, особенно на насосах и вентиляторах | Эффект ограничен пусковым режимом |
| Когда выбирать | Нужно регулировать расход, давление или скорость | Нужно смягчить пуск без регулирования скорости |
Если задача - менять производительность вентилятора или насоса и держать уставку, обычно выбирают ПЧ. Если двигатель работает на постоянных оборотах и нужно только снизить пусковой удар, может быть достаточно устройства плавного пуска.
Типовые ошибки при подборе
- Выбор по кВт без проверки тока. Номинальный ток двигателя может оказаться выше допустимого тока ПЧ.
- Путаница входного и выходного напряжения. ПЧ на 220 В не превращает питание в 380 В.
- Не проверили перегрузочную способность. На тяжелом пуске или постоянном моменте преобразователь может уходить в защиту.
- Не учли шкаф и охлаждение. Температура, плотная компоновка и пыль снижают запас по теплу.
- Забыли про длину кабеля и ЭМС. Для длинных линий до двигателя могут потребоваться дроссели, фильтры и аккуратное экранирование.
- Не согласовали управление с ПЛК. Аналоговый выход, дискретные сигналы или Modbus нужно предусмотреть до сборки шкафа.
FAQ
Можно ли выбрать преобразователь частоты только по мощности двигателя?
Лучше не полагаться только на кВт. Мощность помогает выбрать начальный диапазон, но финально проверяют номинальный ток двигателя, перегрузку, напряжение, тип нагрузки и условия эксплуатации.
Что важнее: кВт или номинальный ток двигателя?
Для выбора ПЧ важнее ток. Преобразователь должен выдерживать длительный ток двигателя и переходные режимы. Киловатты без проверки тока могут привести к ошибке подбора.
Подойдет ли ПЧ 220 В для трехфазного двигателя 380 В?
Если двигатель рассчитан только на 380 В, не подойдет: ПЧ с питанием 220 В не выдает 380 В. Если двигатель имеет маркировку 220/380 В, нужно проверить схему соединения обмоток и ток при работе от 220 В.
Когда нужен ПЧ, а когда достаточно устройства плавного пуска?
ПЧ обычно выбирают, когда требуется регулировать скорость, расход или давление. Устройство плавного пуска выбирают, когда двигатель работает на постоянной скорости, а основная задача - мягкий старт и остановка.
Как управлять частотником от ПЛК?
Обычно используют дискретные команды, аналоговое задание 0-10 В или 4-20 мА, либо RS485/Modbus RTU. Способ выбирают по возможностям ПЛК, входам ПЧ и требованиям диспетчеризации.
Что проверить перед заказом преобразователя частоты?
Шильдик двигателя, номинальный ток, напряжение, фазы, схему обмоток, сеть питания, тип нагрузки, способ управления, условия шкафа, длину кабеля до двигателя и требования по ЭМС. Полный раздел оборудования - в каталоге преобразователей частоты.
