Что входит в систему управления
Типовая цепочка автоматики строится от точки измерения к исполнительному устройству:
- Датчики измеряют давление, температуру, влажность, CO2, положение или состояние оборудования.
- Входы и модули I/O принимают дискретные и аналоговые сигналы: DI, DO, AI, AO.
- ПЛК сравнивает значения с уставками, отрабатывает алгоритмы регулирования, блокировок и аварий.
- Выходы управляют нагрузкой: дискретные выходы дают команды пуск/стоп, аналоговые выходы передают задание 0-10 В или 4-20 мА.
- Исполнительные устройства открывают клапаны, меняют частоту двигателя, включают насосы, вентиляторы, увлажнители или другую нагрузку.
- HMI и диспетчеризация показывают состояние оператору, принимают команды и помогают отслеживать тренды.
Смежные разделы для такой системы: датчики для автоматизации, HMI панели для операторского интерфейса, преобразователи частоты и устройства плавного пуска, клапаны и приводы.
Чем ПЛК отличается от реле, модуля расширения и удаленного I/O
- Программируемое реле подходит для простой локальной логики на небольшом числе входов и выходов.
- ПЛК используют как ядро шкафа управления, когда нужны развитая логика, связь с внешними устройствами и возможность наращивать каналы.
- Модуль расширения добавляет входы и выходы рядом с контроллером, обычно в том же шкафу.
- Удаленный модуль I/O ставят ближе к оборудованию и связывают с ПЛК по полевой шине, например RS485/Modbus.

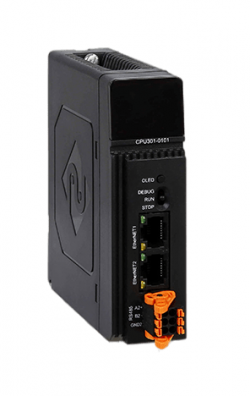

ПЛК с Ethernet и RS485
Контроллер лучше выбирать не только по серии или бренду, а по составу проекта: сколько каналов нужно сейчас, какой резерв нужен на расширение, какие порты связи требуются для панели оператора, частотников, удаленных модулей и верхнего уровня. В шкафах с HMI и диспетчеризацией часто полезна связка Ethernet / Modbus TCP и RS485 / Modbus RTU: один интерфейс можно использовать для верхнего уровня, другой для полевых устройств.
Для проектов, где нужны Ethernet и RS485 в одном контроллере, можно рассматривать ПЛК Atekon CPU2001-2401 с Ethernet и RS485. Перед заказом все равно стоит сверить число каналов, протоколы, среду программирования и требования конкретного шкафа.
Модули дискретного и аналогового ввода-вывода
Каналы удобно считать по четырем группам:

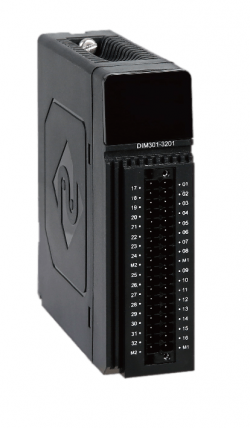

- DI, дискретный вход. Сухой контакт или 24 VDC: состояния автоматов, реле перепада давления, концевиков, кнопок, аварийных сигналов.
- DO, дискретный выход. Реле или транзистор: пуск/стоп, открыть/закрыть, разрешение работы, аварийная сигнализация.
- AI, аналоговый вход. 0-10 В, 4-20 мА, Pt1000/RTD: давление, температура, влажность, CO2, положение.
- AO, аналоговый выход. 0-10 В или 4-20 мА: задание частоты на ПЧ, управление приводом клапана, уставка для внешнего регулятора.
Если аналоговых датчиков больше, чем входов на контроллере, нужен отдельный модуль AI. Например, модуль аналогового ввода Atekon AIM2001-0401 0-10В/4-20мА помогает завести сигналы от датчиков с аналоговым выходом. До заказа важно сверить не только количество входов, но и типы сигналов: 0-10 В, 4-20 мА и Pt1000/RTD не являются взаимозаменяемыми без подходящего входа или преобразования.
Когда нужен модуль расширения
Модуль расширения используют, когда базовых каналов контроллера не хватает, но оборудование находится рядом с ПЛК и удобно добавить точки в том же шкафу. Если одновременно нужны дискретные и аналоговые точки, можно смотреть комбинированные модули, например модуль расширения Rievtech PR-E-16DC-DA-R 8DI/4AI и 8DO.
Удаленный модуль I/O уместен, когда точки разнесены по объекту: его ставят ближе к оборудованию и связывают с контроллером по RS485/Modbus или другой поддерживаемой шине. Это может упростить кабельные трассы, но требует настройки связи, адресов, скорости обмена и карты регистров.
| Критерий | Модуль расширения | Удаленный модуль I/O |
|---|
| Где стоит | Рядом с ПЛК, обычно в том же шкафу | Ближе к оборудованию или отдельному узлу |
| Связь с ПЛК | Локальная шина или интерфейс расширения | Полевая шина, например RS485/Modbus |
| Когда выбирать | Не хватает каналов в шкафу | Точки разнесены по объекту |
| Что проверить | Совместимость с конкретным ПЛК | Протокол, адресацию, питание и длину линии |
Связь с датчиками, HMI, приводами и частотниками
- С датчиками. Аналоговые датчики подключают к AI-входам 0-10 В, 4-20 мА или RTD; дискретные сигналы заводят на DI по сухому контакту или 24 VDC.
- С HMI. Панель оператора обычно обменивается с ПЛК по RS485 или Ethernet, читает регистры и передает команды оператора. Смежный раздел: HMI панели для операторского интерфейса.
- С частотниками. ПЛК может передавать задание аналоговым выходом 0-10 В / 4-20 мА или обмениваться по RS485/Modbus, если это поддерживает преобразователь. Раздел оборудования: преобразователи частоты и устройства плавного пуска.
- С приводами клапанов и заслонок. Для двухпозиционного или трехпозиционного управления используют DO, для пропорционального управления - AO. Смежный раздел: клапаны и приводы.
- С диспетчеризацией и SCADA. Обычно заранее согласуют протокол, адреса устройств, скорость, четность, карту регистров и права записи.
По питанию и шкафной среде проверьте требования конкретных устройств: часто используются цепи 24 VDC, но итоговую схему нужно считать по паспорту оборудования. Для аналоговых линий важны разнос от силовых кабелей, корректное экранирование и заземление, иначе измерения могут стать нестабильными.
Типовые ошибки при подборе
- Нет резерва каналов. Шкаф собран впритык, и любое изменение проекта требует нового модуля.
- Не совпали типы сигналов. Датчик 4-20 мА, вход только 0-10 В, либо температурный датчик требует RTD-вход.
- Не проверили порты связи. После подключения HMI не остается интерфейса под частотник, удаленный I/O или диспетчеризацию.
- Выбрали ПЛК только по названию серии. Без подсчета DI/DO/AI/AO, протоколов, питания и требований среды программирования.
- Не учли шкафную среду. Помехи, питание, длина линий и заземление влияют на качество аналоговых измерений и устойчивость связи.
FAQ
Сколько входов и выходов закладывать в резерв?
Зависит от проекта и правил заказчика, но резерв лучше считать отдельно по каждому типу каналов: DI, DO, AI и AO. Так поздние изменения не заставят менять состав шкафа целиком.
Чем ПЛК отличается от программируемого реле?
Программируемое реле обычно выбирают для простой локальной логики. ПЛК используют, когда нужны больше каналов, связь с HMI или диспетчеризацией, расширение модулей и более сложные алгоритмы управления.
Когда нужен отдельный модуль аналогового ввода?
Он нужен, когда аналоговых датчиков больше, чем встроенных AI-входов контроллера, или когда требуются входы под конкретные сигналы: 0-10 В, 4-20 мА, Pt1000/RTD. Перед подбором нужно сверить паспорт датчика и характеристики входного модуля.
Что выбрать для аналогового сигнала: 0-10 В или 4-20 мА?
0-10 В часто используют на коротких линиях и в климатической автоматике. 4-20 мА обычно устойчивее на длинных трассах и в помеховой среде. Главное - чтобы выход датчика совпадал с типом входа модуля или контроллера.
Как связать ПЛК с HMI и диспетчеризацией?
Чаще всего используют RS485/Modbus RTU или Ethernet/Modbus TCP, если эти протоколы поддерживают все устройства. До заказа стоит проверить порты, роли устройств, карту регистров, скорость обмена и требования к записи команд.
Что проверить перед заказом ПЛК и модулей I/O?
Количество DI/DO/AI/AO с резервом, типы сигналов, наличие RS485/Ethernet, питание, совместимость модулей расширения, условия эксплуатации шкафа и среду программирования. Полный раздел оборудования - в каталоге ПЛК и модулей I/O.
