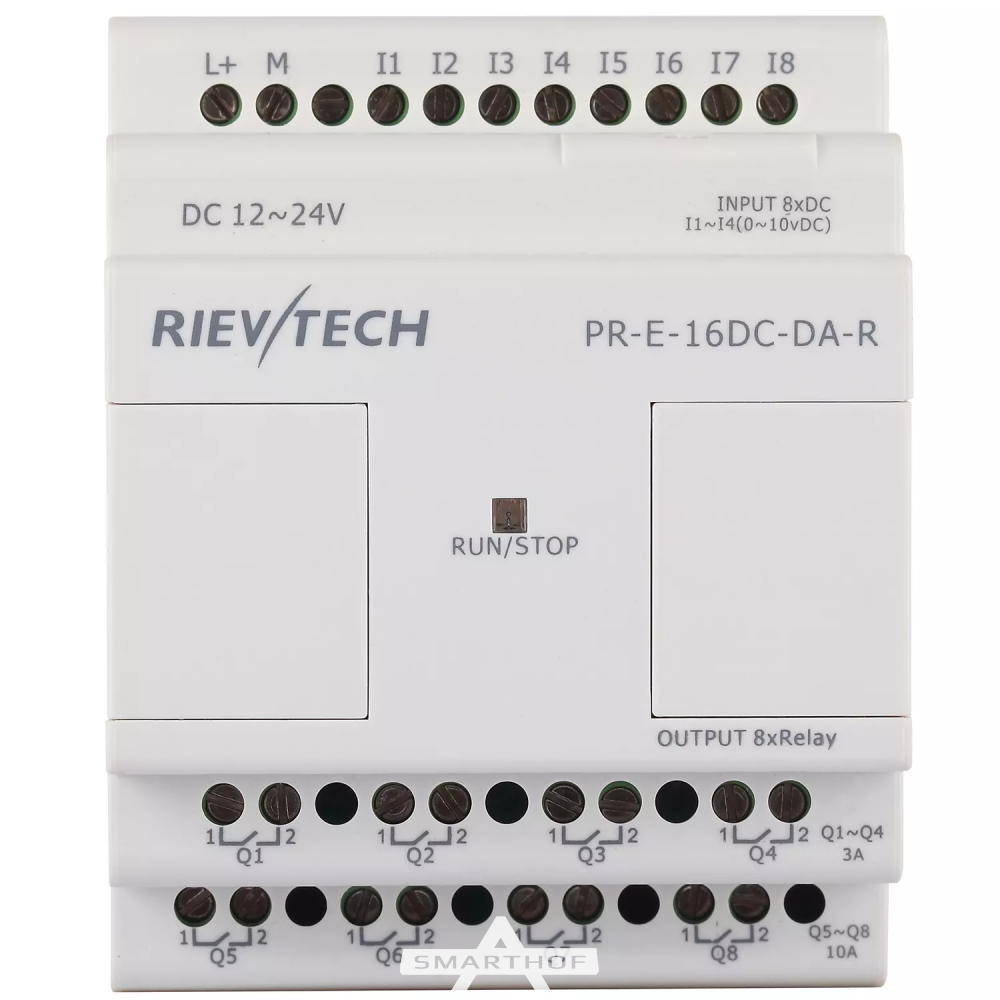

Модуль расширения питание 12—24В DC, входы: 8DI(4AI),выходы: 8 DO
Rievtech
Модуль расширения питание 12—24В DC, входы: 8DI(4AI),выходы: 8 DO
Модуль расширения питание 12—24В DC, входы: 8DI(4AI),выходы: 8 DO
Код товара: 222366
Артикул: PR-E-16DC-DA-R
Наличие: В наличии

Модуль расширения питание 12—24В DC, входы: 8DI(4AI),выходы: 8 DO

Rievtech

13 353 руб.

    В корзину Запросить КП

    *Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

    PR-E-16DC-DA-R — модуль расширения для контроллеров серий PR и SR с питанием от 12–24 В DC. Оснащён 8 входами (в том числе 4 аналоговыми 0–10 В) и 8 релейными выходами, разделёнными на группы с разной нагрузочной способностью (3 А и 10 А). Подходит для расширения функциональности систем автоматизации.

    Ключевые особенности:

    • Питание: 12–24 В DC.

    • 8 входов: 4 аналоговых (0–10 В) и 4 цифровых.

    • Высокоскоростные входы до 60 кГц.

    • 8 релейных выходов: 4×3 А и 4×10 А.

    • Разрешение АЦП: 9 бит (0.015 В), точность до ±0.03 В.

    • Время реакции входов: от <1 мс до 1.5 мс.

    • Срок службы реле: 10 операций при номинальной нагрузке.

    • Поддержка до 16 модулей расширения.

    • Компактный корпус (~300 г), монтаж на DIN-рейку.

    • Работа при −20…+55 °C.



    Технические данные модуля расширения PR-E-16DC-DA-R

    Категория

    Параметр

    Значение / Описание

    Общие характеристики

    Модель

    PR-E-16DC-DA-R

    Питание

    Номинальное напряжение

    DC 12-24 В

    Рабочий диапазон напряжения

    DC 10.8-28.8 В

    Иммунитет к кратковременным отключениям питания

    Тип. 5 мс

    Максимальный пусковой ток

    0.25 А

    Максимальная потребляемая мощность

    3.5 Вт (10.8 В DC), 4.5 Вт (28.8 В DC)

    Защита от переполюсовки

    Да

    Входные параметры

    Количество входов

    8 (I1-I8)

    Цифровые входы

    8 (I1-I8)

    Аналоговые входы

    4 (I1-I4) (0-10 В DC)

    Цифровые входы (I5-I8)

    Напряжение

    DC 0-28.8 В

    Сигнал 0 (низкий уровень)

    < 5 В DC, <1 мА

    Сигнал 1 (высокий уровень)

    > 8 В DC, >1.7 мА

    Ток входа

    2.3 мА (10.8 В DC), 2.6 мА (12 В DC), 5.2 мА (24 В DC), 6.3 мА (28.8 В DC)

    Время отклика

    <1 мс (0→1 и 1→0)

    Максимальная частота счета

    60 кГц

    Тип датчика

    Контактный или 3-проводной PNP

    Цифровые входы (I1-I4)

    Напряжение

    DC 0-28.8 В

    Сигнал 0 (низкий уровень)

    < 5 В DC, <0.1 мА

    Сигнал 1 (высокий уровень)

    > 8 В DC, >0.3 мА

    Ток входа

    0.4 мА (10.8 В DC), 0.5 мА (12 В DC), 1.2 мА (24 В DC), 1.5 мА (28.8 В DC)

    Время отклика

    1.5 мс (0→1 и 1→0)

    Максимальная частота счета

    4 Гц

    Аналоговые входы (I1-I4)

    Диапазон измерения

    0-10 В DC

    Входное сопротивление

    24-72 кОм

    Разрешение

    9 бит (0.015 В)

    Точность при 25°C

    ±0.03 В

    Точность при 55°C

    ±0.06 В

    Максимальная длина кабеля

    10 м (экранированный и витой)

    Выходные параметры

    Количество выходов

    8 (Q1-Q8)

    Тип выходов

    Релейные

    Выходы Q1-Q4

    Номинальный ток (резистивная нагрузка)

    3 А

    Номинальный ток (индуктивная нагрузка)

    1 А

    Максимальное коммутируемое напряжение

    AC 250 В / DC 110 В

    Допустимая мощность

    500 ВА / 100 Вт

    Выходы Q5-Q8

    Номинальный ток (резистивная нагрузка)

    10 А

    Номинальный ток (индуктивная нагрузка)

    2 А

    Максимальное коммутируемое напряжение

    AC 250 В / DC 110 В

    Допустимая мощность

    1250 ВА / 300 Вт

    Срок службы (электрический)

    10^5 операций при номинальной нагрузке

    Срок службы (механический)

    10^7 операций без нагрузки

    Время отклика

    Включение: ≤15 мс, Выключение: ≤10 мс

    Частота переключения

    10 Гц (механизм), 2 Гц (резистивная/легкая нагрузка), 0.5 Гц (чувствительная нагрузка)

    Эксплуатация

    Рабочая температура

    -20°C ~ +55°C

    Температура хранения

    -40°C ~ +70°C

    Вес

    ~300 г
