Датчики температуры

Датчик температуры — это первичный измерительный элемент, который преобразует температуру среды в электрический сигнал, понятный контроллеру, регулятору или системе диспетчеризации. От того, насколько корректно выбран датчик под конкретную задачу, зависит стабильность регулирования, точность учёта и корректная работа автоматики в целом. Ниже разбираем, какие бывают датчики температуры воздуха, жидкости и поверхности, где они применяются в инженерных системах и на что смотреть при подборе.

Как работает датчик температуры

У термистора или термосопротивления с температурой меняется электрическое сопротивление. Вход контроллера измеряет его и пересчитывает в температуру по заданной характеристике. Поэтому одинаковый корпус не означает, что датчики взаимозаменяемы.

Термопара формирует термоэлектрическое напряжение, связанное с разностью температур измерительного и опорного спаев. Для её подключения нужен подходящий вход и компенсация температуры холодного спая. Датчик со встроенным преобразователем передаёт уже преобразованный сигнал, например 0–10 В, 4–20 мА или данные по цифровому интерфейсу.

Если показания вызывают сомнения, сначала сопоставьте маркировку датчика с настройкой входа. Затем проверьте характеристику элемента, схему подключения и условия установки по документации конкретной модели.

Где применяются датчики температуры

В инженерных системах датчик температуры — это точка обратной связи. Регулятор не может поддерживать заданный режим, если не «видит» фактическую температуру, поэтому измерительные элементы ставят практически в каждом контуре:

• Приточно-вытяжная вентиляция и HVAC — контроль температуры приточного воздуха, защита водяного калорифера от замерзания, регулирование рекуператора и смесительных узлов.
• Котельные и индивидуальные тепловые пункты (ИТП) — измерение температуры теплоносителя в подающем и обратном трубопроводах, погодозависимое регулирование, контроль ГВС.
• Шкафы автоматики и АСУ ТП — контроль температуры внутри шкафа, управление обогревом и вентиляцией шкафа, аварийные уставки.
• Диспетчеризация зданий — сбор данных о температуре по помещениям, каналам и трубопроводам для мониторинга и учёта.
• Помещения — поддержание комфортной температуры, зонирование, фанкойлы и системы отопления.
• Наружный воздух — исходный сигнал для погодозависимой автоматики и энергосберегающих алгоритмов.
• Трубопроводы и ёмкости — погружное и накладное измерение температуры воды, гликоля, пара и других сред.

Профильные разделы по месту установки приведены в начале и в конце статьи. Общий каталог датчиков также включает другие измеряемые величины и аксессуары.

Основные виды датчиков температуры

Тип датчика определяется в первую очередь чувствительным элементом и способом монтажа. По принципу измерения выделяют несколько групп.

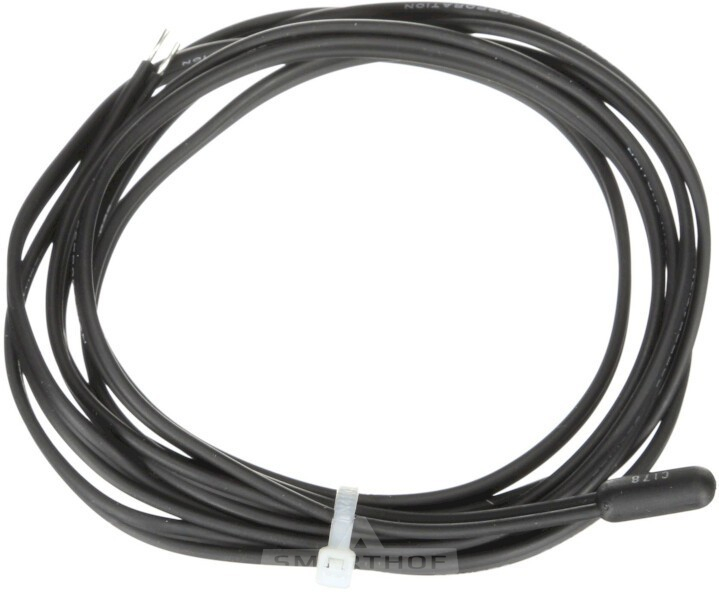

NTC/PTC термисторы

У термисторов сопротивление зависит от температуры: для NTC оно уменьшается при нагреве, для PTC увеличивается. Для подключения важно совпадение характеристики датчика с настройкой входа. Проверяют номинальное сопротивление при указанной температуре, таблицу сопротивление–температура, допуски и рабочий диапазон конкретного изделия. Для NTC одного обозначения «10 кОм» недостаточно.

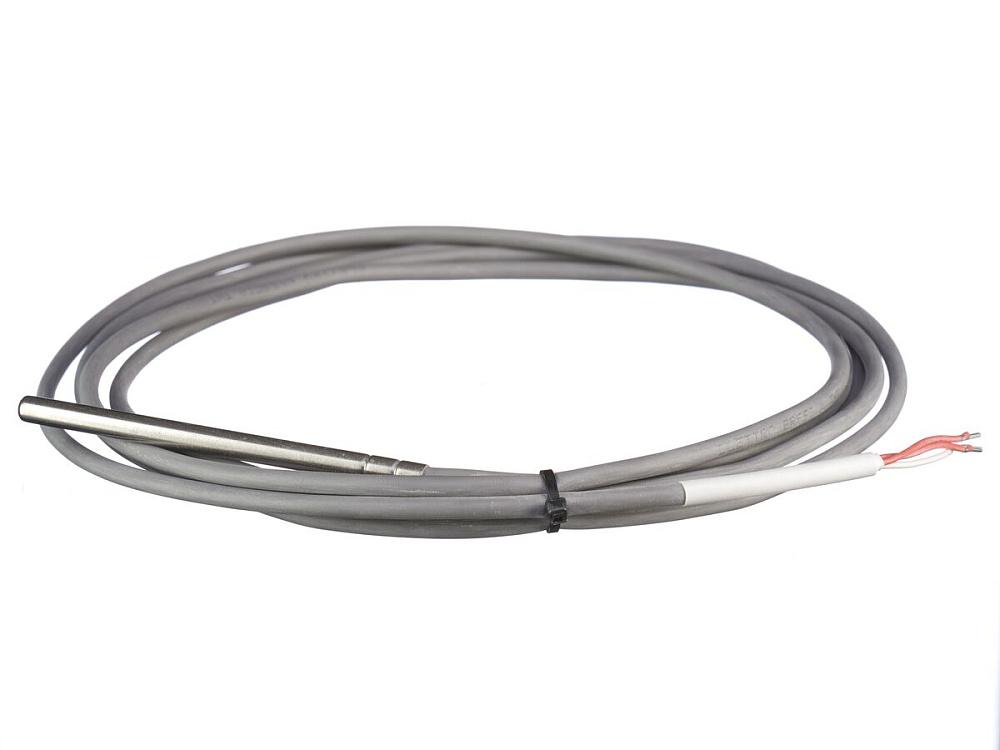

Pt100 / Pt1000

Pt100 и Pt1000 — платиновые термосопротивления с номиналом 100 и 1000 Ом при 0 °C соответственно. Характеристику, класс допуска и диапазон проверяют по документации конкретного изделия, в том числе по применяемому стандарту IEC 60751. При двухпроводном подключении сопротивление кабеля добавляет погрешность; при одинаковой линии его относительное влияние на Pt1000 меньше. Это не отменяет проверки длины кабеля и поддерживаемой схемы 2/3/4 проводов.

Термопары

Термопары используют термоэлектрический эффект. Тип K, J, T или другой тип должен соответствовать измерительному входу. Допустимая температура зависит от типа термопары и исполнения всей сборки, включая оболочку и кабель. Для измерения учитывают компенсацию температуры холодного спая и требования к проводам. Один из примеров в каталоге — термопара K Carel TCK0000001; параметры этой модели проверяют отдельно.

Полупроводниковые датчики

Интегральные датчики температуры содержат чувствительный элемент и электронную схему обработки сигнала. Они могут иметь аналоговый или цифровой выход. Диапазон, погрешность, питание и интерфейс определяются конкретной микросхемой или готовым прибором; универсальный предел температуры для всей этой группы задавать нельзя.

Исполнения по монтажу

Один и тот же чувствительный элемент выпускается в разных корпусах — от этого зависит, где и как датчик устанавливается:

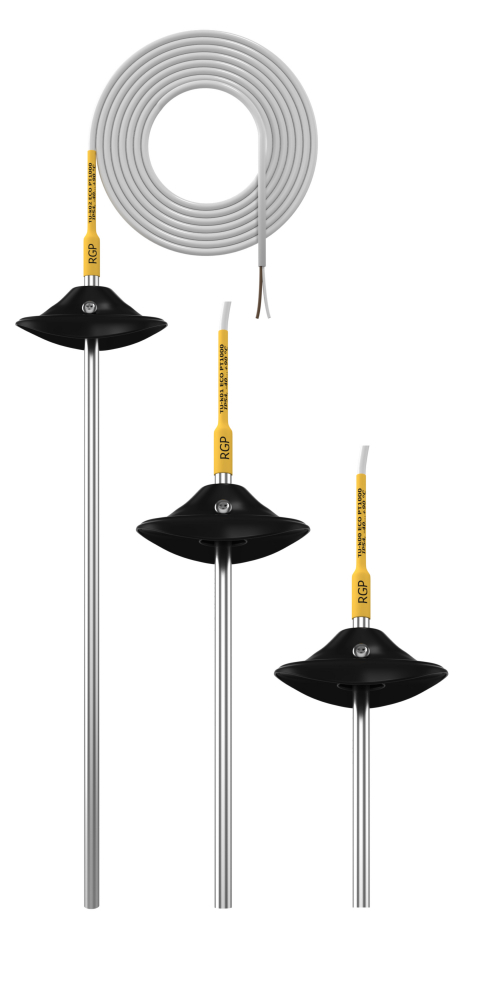

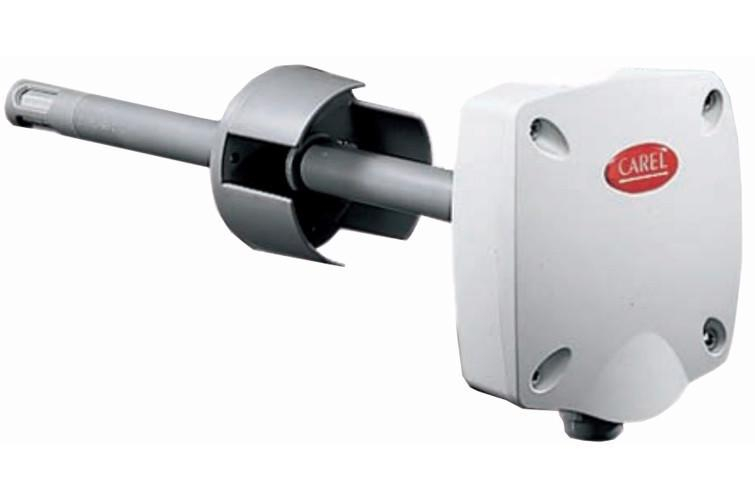

• Канальные устанавливаются в воздуховод для измерения температуры потока. Способ крепления и длину зонда выбирают по конструкции датчика и воздуховода. Канальные датчики температуры.

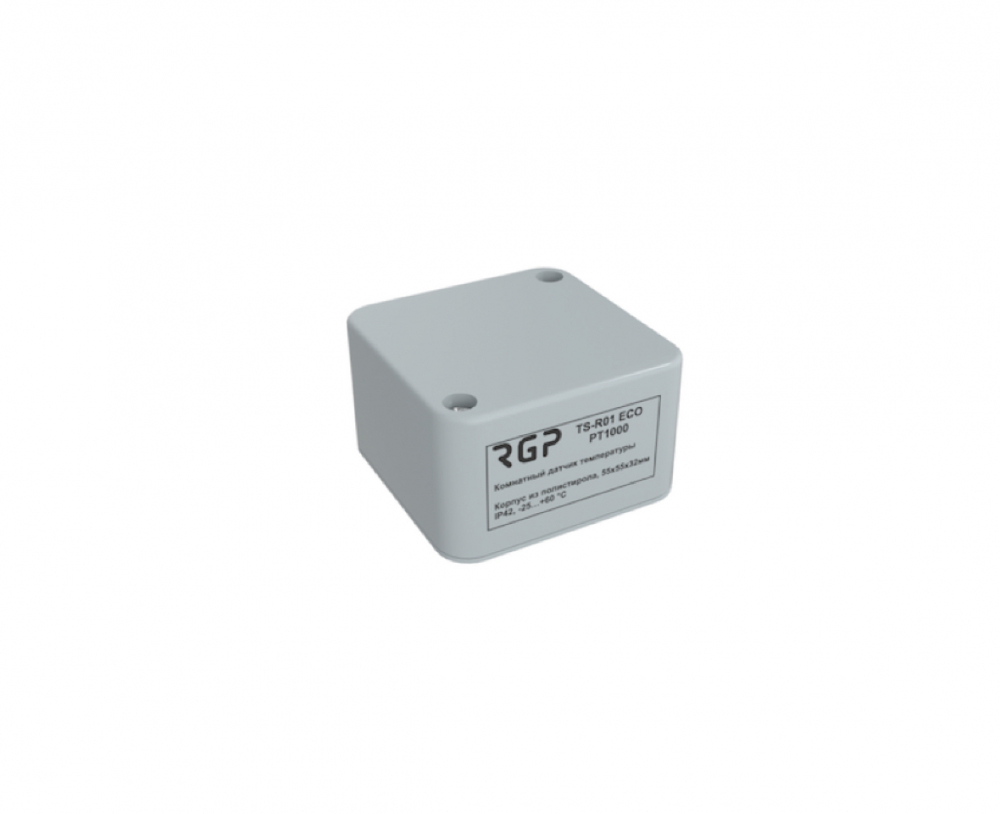

• Комнатные измеряют температуру воздуха в помещении. Место установки выбирают с учётом локального нагрева и движения воздуха. Датчики температуры в помещении.

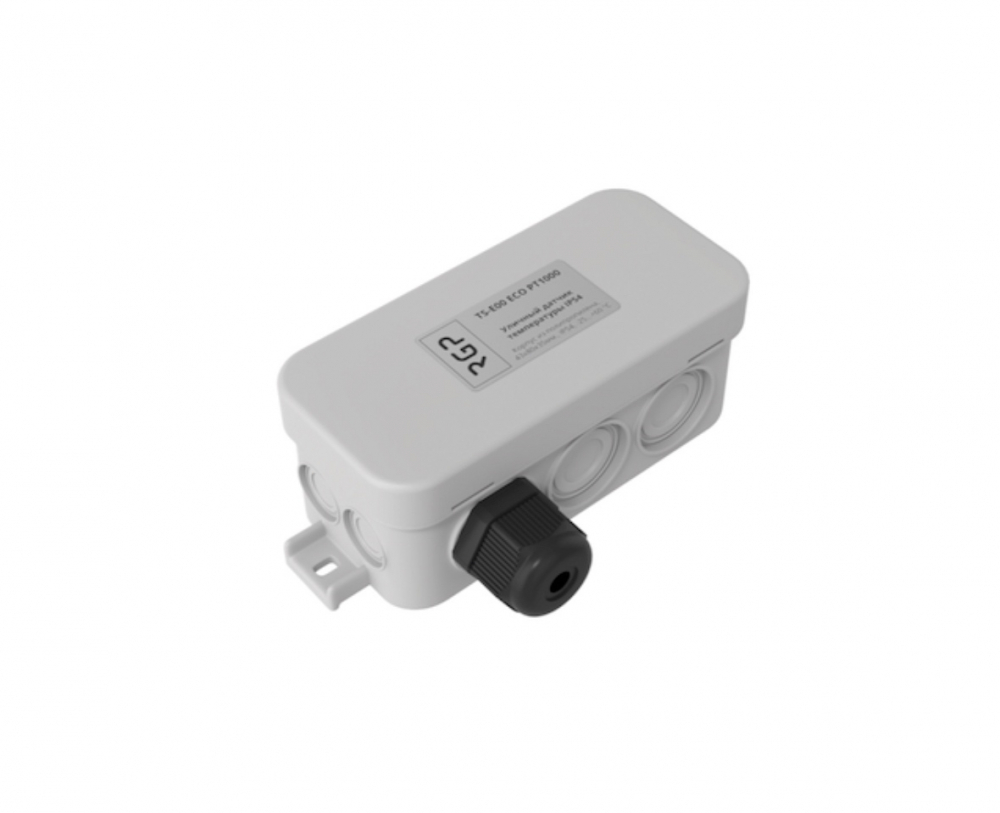

• Наружные предназначены для измерения температуры наружного воздуха. Исполнение корпуса и место установки должны соответствовать инструкции производителя. Датчики температуры наружного воздуха.

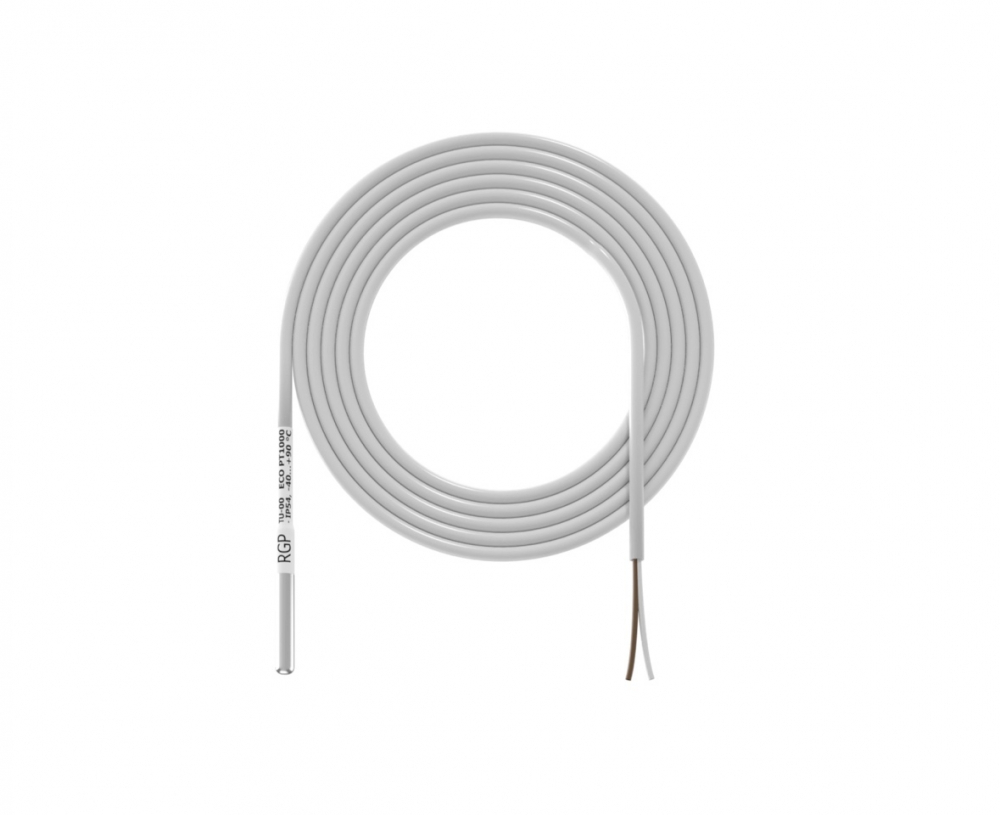

• Накладные измеряют температуру поверхности трубы и монтируются без врезки. Их показания зависят от теплового контакта и условий монтажа. Накладные датчики температуры.

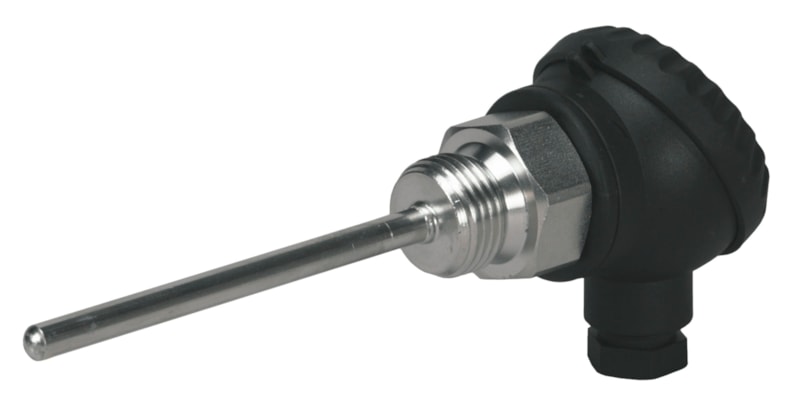

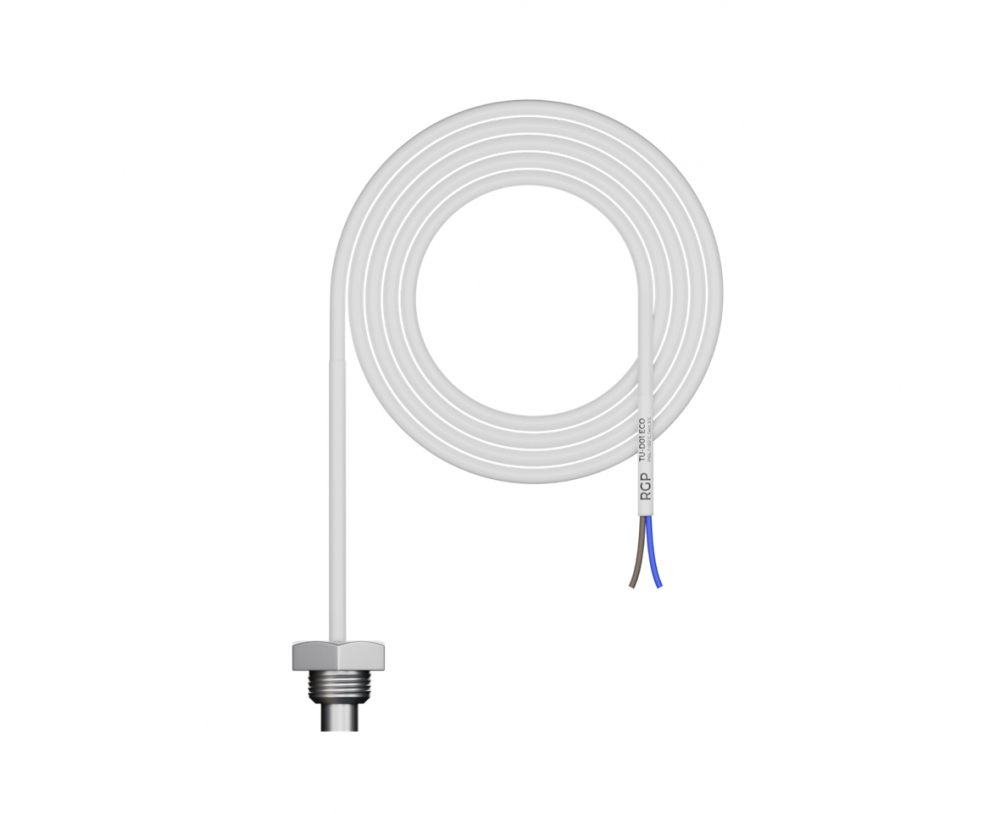

• Погружные устанавливаются в трубопровод или ёмкость. Возможность прямого монтажа либо применения защитной гильзы определяют по документации датчика и условиям процесса. Погружные датчики температуры.

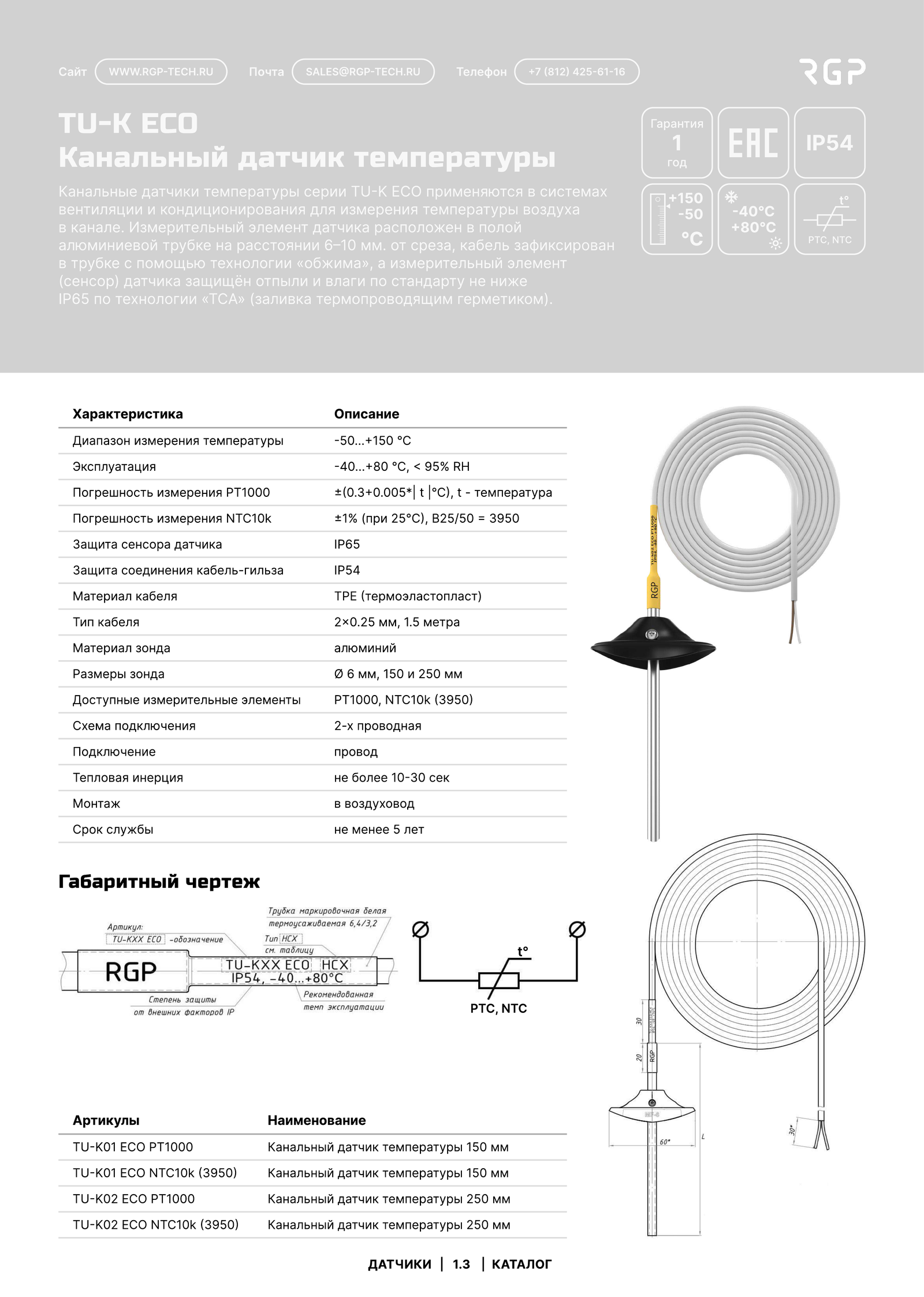

Пример схемы и характеристик канального датчика

Как выбрать датчик температуры

Подбор датчика — это не выбор «самого точного», а согласование параметров под конкретный контур. Практический порядок такой:

1. Среда измерения. Воздух, вода, гликоль, пар или поверхность трубы — от этого зависит тип корпуса (канальный, погружной, накладной) и материал гильзы.
2. Диапазон температур. Определите рабочие и возможные предельные температуры. Проверьте допустимый диапазон датчика, корпуса, зонда, кабеля и преобразователя как единой сборки.
3. Точность. Требуемую погрешность задают проект и задача измерения. Учитывают не только датчик, но и вход контроллера, провода, преобразователь и монтаж. Для коммерческого учёта проверяют требования к измерительному комплекту.
4. Тип выходного сигнала. Пассивный элемент (NTC, Pt100/Pt1000) заводится напрямую на вход контроллера, либо используется датчик со встроенным преобразователем и унифицированным сигналом.
5. Время отклика. Тонкий чувствительный элемент реагирует быстрее; массивная гильза сглаживает, но замедляет реакцию — это важно для быстрых контуров защиты.
6. Исполнение корпуса и IP. Степень защиты, стойкость к влаге, вибрации и агрессивной среде должны соответствовать месту установки.
7. Совместимость с контроллером. Тип и номинал элемента, а также интерфейс (аналоговый или цифровой) должны быть в списке поддерживаемых вашим оборудованием.
8. Условия монтажа. Длина погружной части, длина кабеля, наличие гильзы и способ крепления — то, что чаще всего упускают на этапе заказа.

Про выходной сигнал подробнее

Пассивный резистивный датчик подключают к входу, который поддерживает его характеристику. Преобразователь может передавать напряжение 0–10 В, ток 4–20 мА или данные по цифровому интерфейсу. Для аналогового выхода проверяют питание, схему соединения и допустимую нагрузку; для Modbus — физический интерфейс, параметры обмена и карту регистров конкретного устройства. Само наличие входа подходящего типа ещё не подтверждает полную совместимость.

Таблица выбора

Датчики температуры для вентиляции и диспетчеризации

В системах вентиляции и HVAC датчики температуры решают сразу несколько задач: поддерживают заданную температуру приточного воздуха, участвуют в защите калорифера от замерзания, дают сигнал для управления рекуператором и смесительными узлами. Здесь важны и правильное место установки, и корректная длина погружной части, и время отклика — датчик защиты по обратной воде должен реагировать быстро, иначе автоматика не успеет отработать.

Для диспетчеризации и АСУ ТП на первый план выходит интерфейс. Аналоговые сигналы 0–10 В и 4–20 мА заводятся на входы контроллеров, а цифровая шина Modbus позволяет собрать десятки точек измерения в единую сеть и передавать данные в систему верхнего уровня. Чем крупнее объект, тем важнее заранее продумать топологию сети, адресацию устройств и запас по входам контроллера.

Точная спецификация датчиков зависит от проекта: схемы автоматизации, типа контроллера, длины трасс и требований к точности. Мы не подбираем оборудование «вслепую», но по вашим исходным данным и проектной документации поможем сформировать корректный перечень измерительных элементов.

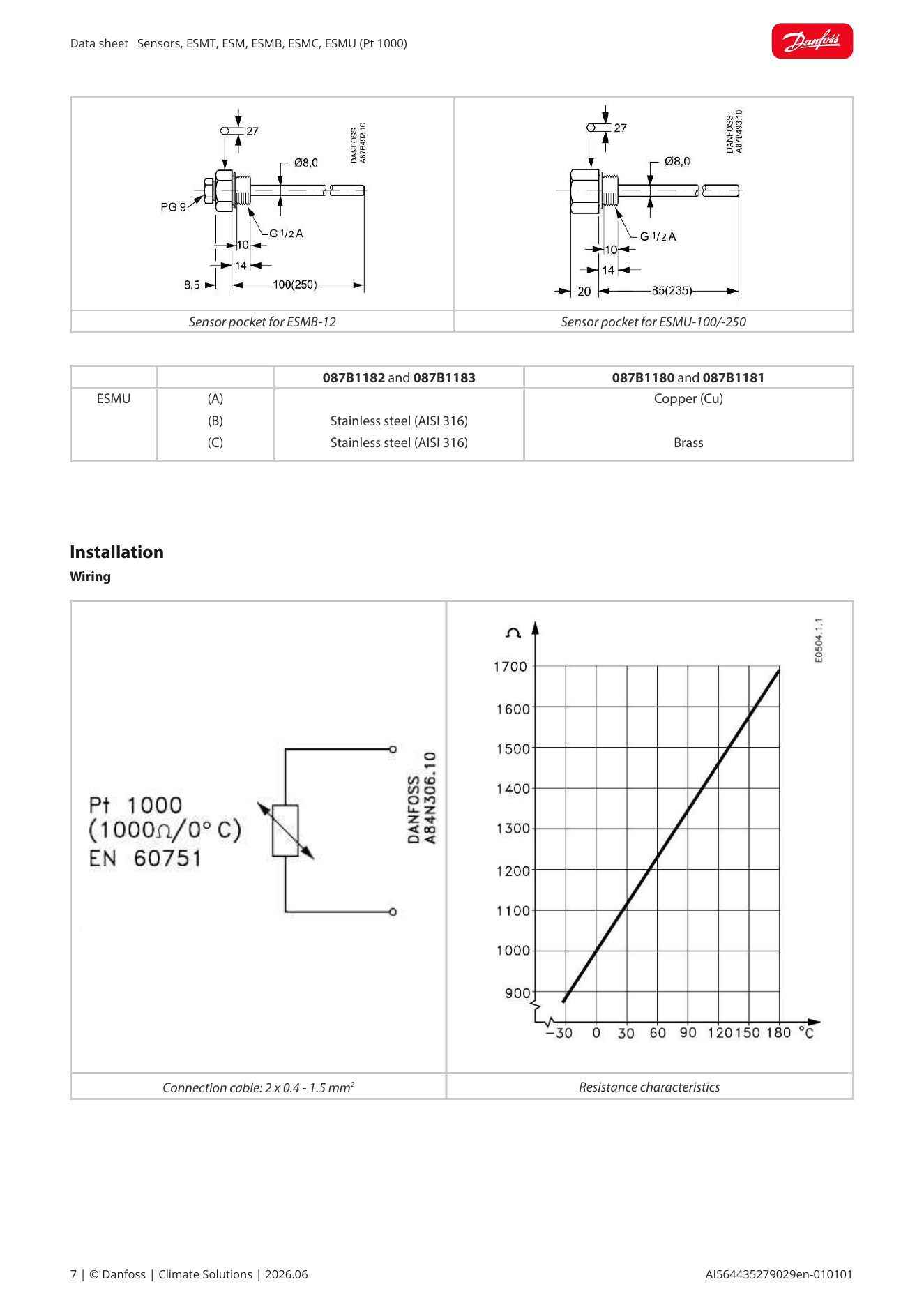

Пример схемы погружного датчика и гильзы

Частые вопросы

Чем Pt100 отличается от Pt1000?

Номинальное сопротивление при 0 °C составляет 100 и 1000 Ом соответственно. При одинаковом сопротивлении линии относительное влияние проводов на Pt1000 меньше. Для замены проверяют поддерживаемую характеристику и схему подключения; взаимозаменяемость по одному названию элемента не следует.

Что выбрать — NTC или Pt1000?

Начните с требований контроллера и проекта. Для NTC нужно совпадение номинала и характеристики сопротивление–температура; для Pt1000 — поддерживаемой характеристики и схемы подключения. Затем сравнивают диапазон и погрешность конкретных датчиков. Универсального выбора для всех систем вентиляции и отопления нет.

NTC 10k и NTC 20k — в чём разница?

В этих обозначениях 10k и 20k указывают разные номинальные сопротивления; опорную температуру уточняют по документации. Помимо номинала проверяют таблицу сопротивление–температура и допуски. Подключение другого номинала без подходящей настройки входа даёт неверное измерение; размер ошибки нельзя указать без характеристик датчика и контроллера.

NTC 10k 3950 и NTC 10k 3435 — можно ли поменять местами?

Совпадение номинала 10 кОм не подтверждает замену. Разные коэффициенты B описывают разные характеристики; сравнивать их нужно с учётом температурного интервала, для которого задан коэффициент. Сверьте таблицы сопротивление–температура, допуски и настройку входа. Если нужная характеристика не поддерживается, такую замену не применяют.

Когда нужна термопара, а не термосопротивление?

Выбор определяется температурой процесса, динамикой, средой, конструкцией датчика и измерительным входом. Единой границы +500…+600 °C для всех термосопротивлений нет: допустимый диапазон задаёт изготовитель конкретной сборки. Для термопары также проверяют тип, компенсацию холодного спая и требования к проводам.

Чем отличаются сигналы 0–10 В, 4–20 мА и Modbus?

0–10 В передаёт измерение напряжением, 4–20 мА — током. Modbus передаёт данные по цифровому протоколу; для Modbus RTU проверяют используемый физический интерфейс и параметры обмена. Выход датчика, питание, вход контроллера и условия линии должны быть согласованы.

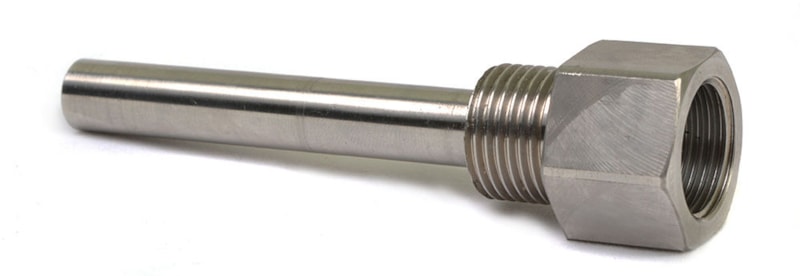

Нужна ли датчику защитная гильза?

Это зависит от конструкции и условий процесса. Гильза может защищать датчик и позволять заменить измерительную вставку без разгерметизации, но существуют исполнения для прямого монтажа в среду. Проверяют давление, температуру, материалы, размеры и требования производителя; наличие гильзы также влияет на время отклика.

Где ставить датчик наружного воздуха?

Место выбирают по инструкции конкретной модели, избегая прямого солнечного нагрева и локальных источников тепла. Для Danfoss ESMT инструкция указывает наиболее холодный фасад или зону здания, как правило северную сторону. В руководстве ECL также рекомендовано удаление от окон, дверей и выходов воздуха.

Подбор и каталог

Выберите категорию по месту установки. Внутри раздела сопоставьте элемент или выход, диапазон, корпус и подключение с проектом и контроллером. Ссылки ниже не задают заранее один тип чувствительного элемента.

Подборки для входа Pt1000

Эти ссылки дополнительно ограничивают выбор элементом Pt1000. Используйте их, если такой элемент указан в проекте или поддерживается входом контроллера.

• Канальные Pt1000
• Комнатные Pt1000
• Наружные Pt1000
• Накладные Pt1000
• Погружные Pt1000
