Колебания перегрева не доказывают неисправность электронного расширительного клапана. Сначала нужно проверить, из каких давления и температуры контроллер получает перегрев, затем сопоставить его с действующим заданием, командой ЭРВ и событиями установки. Только после этого можно обоснованно переходить к клапану или настройке регулятора.

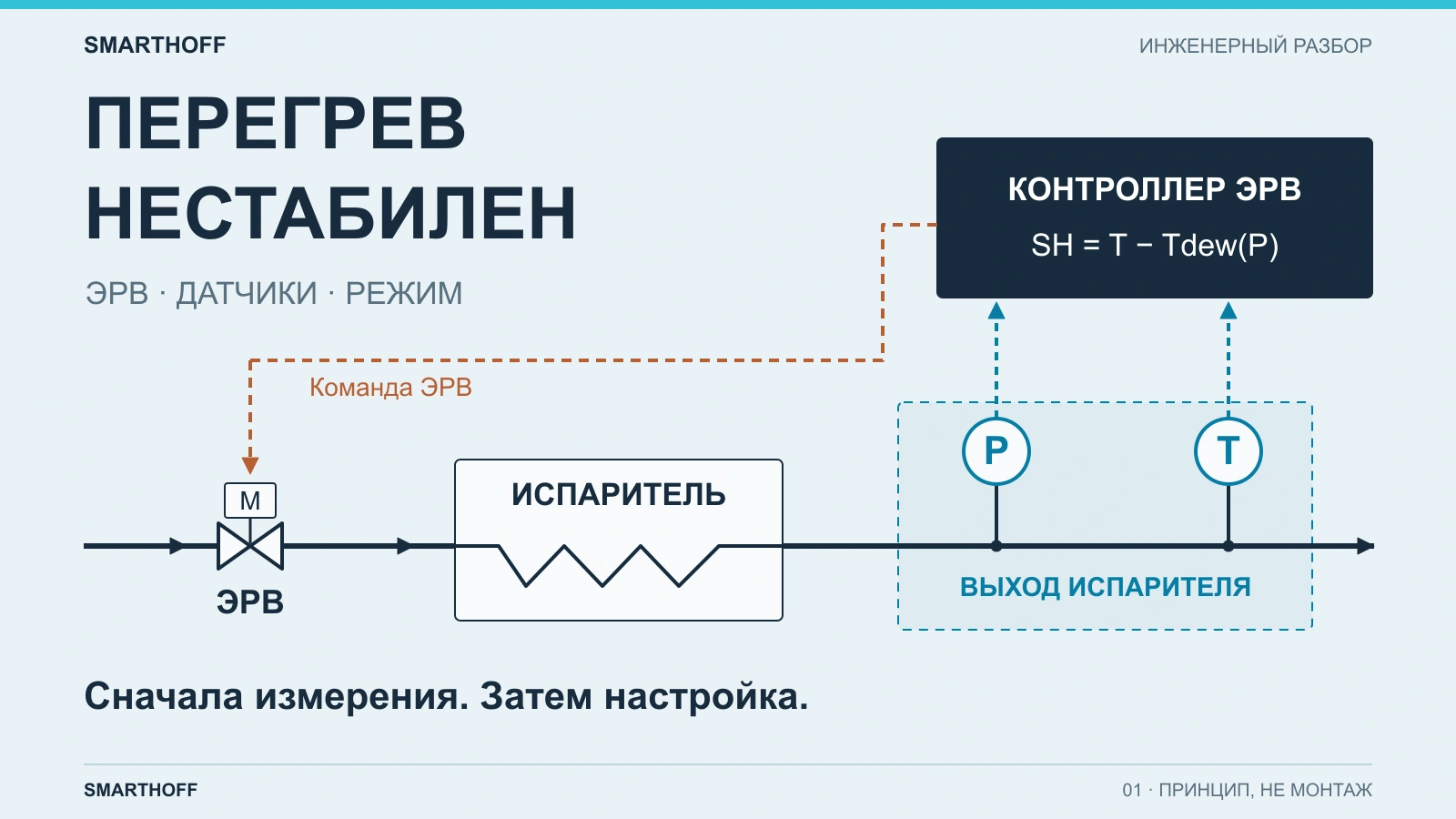

Ниже разбираем контур с испарителем непосредственного кипения и расчётом перегрева по датчикам давления и температуры. Основной пример: один воздухоохладитель и один ЭРВ. Для затопленного испарителя, управления уровнем и специальных режимов с разрешённым выходом жидкости нужна другая логика диагностики. Различие dry expansion и Adaptive Liquid Control, например, отдельно описано в руководстве Danfoss AK-CC55, с. 39.
Перегрев не равен температуре всасывания
Перегрев SH показывает, насколько температура пара выше температуры насыщения при давлении в той же точке:
SH = Tпара − Tнасыщения(P, хладагент).
Температуры можно подставлять в °C, а полученную разность записывать в K. Именно разность, а не абсолютная температура трубы, используется для оценки перегрева. Давление и температура должны относиться к одному участку контура. Физическое определение и единица измерения приведены в Danfoss Fitters notes, с. 5.
Для смеси с температурным глайдом при расчёте SH нужна температура насыщенного пара dew. Значение bubble относится к насыщенной жидкости и используется при расчёте переохлаждения. Не подставляйте вместо dew среднюю температуру фазового перехода. Это разграничение объясняет Copeland в материале о хладагентах с глайдом.

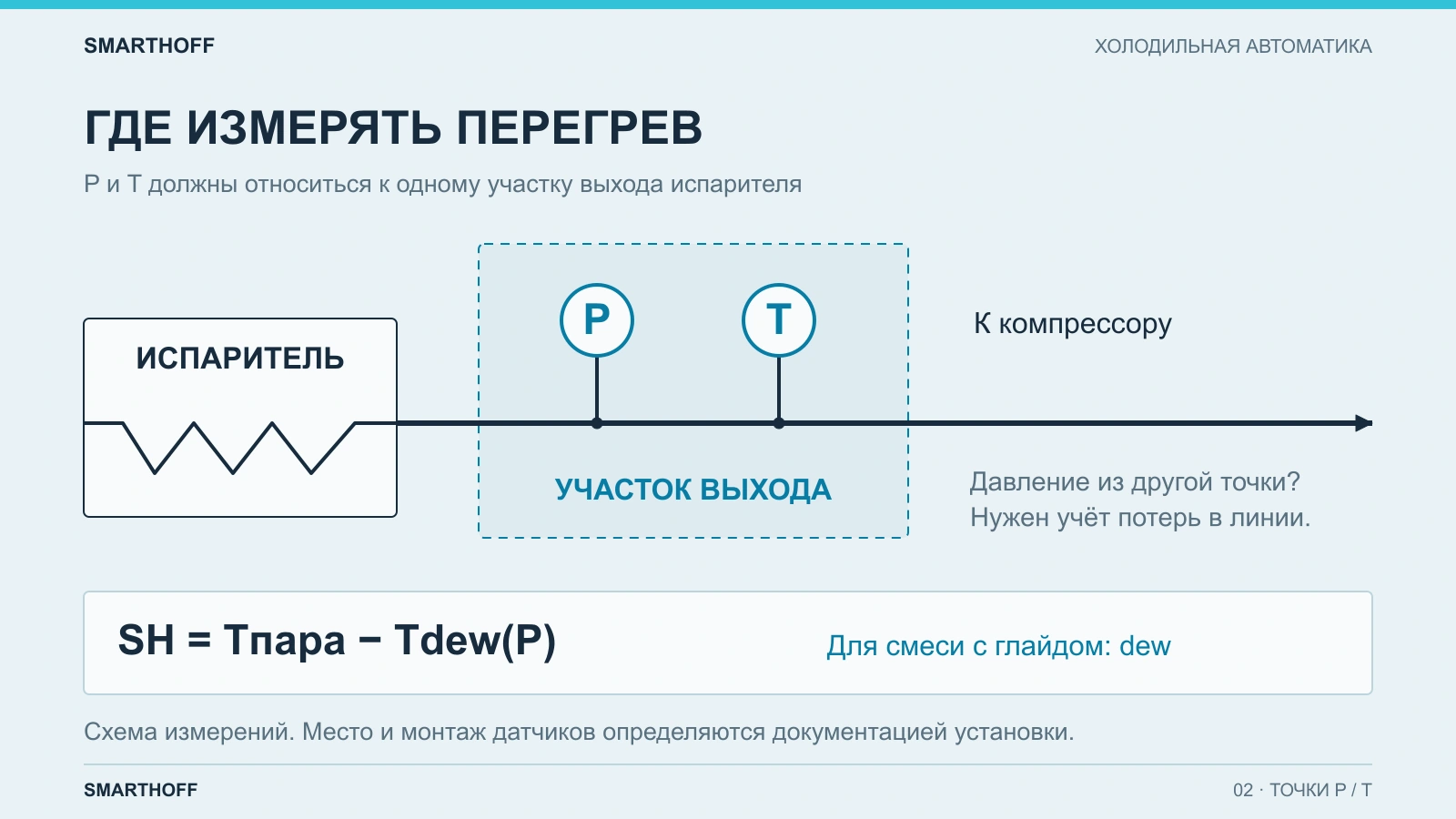

Схема показывает границу измерений, а не монтажные расстояния и электрическое подключение. Исполнение датчиков, их установка и защиты определяются проектом и документацией оборудования.
Температуру на выходе испарителя нельзя без проверки объединять с давлением у компрессора. Если между точками есть существенное падение давления, для расчёта уже используется не та температура насыщения. И отдельно рассчитанный перегрев у компрессора не подменяет перегрев на выходе испарителя: это другая точка контроля.
Три показания, два разных вывода
Возьмём условные данные. Температура насыщения здесь уже задана; перевод давления по P-T таблице не моделируем. В состояниях А и Б измерения считаем точными, в В добавляем ошибку только в температурный канал.
| Состояние | Tнасыщения, °C | Tпара по показанию, °C | Расчётный SH, K |
|---|---|---|---|
| А: исходное | −8 | −2 | 6 |
| Б: обе температуры выросли на 2 K | −6 | 0 | 6 |
| В: физически состояние А, но датчик T завышает на 2 K | −8 | 0 | 8 |
В состоянии Б температура всасывания выросла, а перегрев остался прежним: 0 − (−6) = 6 K. В состоянии В установка не изменилась, но контроллер видит 0 − (−8) = 8 K вместо фактических 6 K.
Отсюда практическая проверка: если SH «плавает», посмотреть отдельно исходные P и T, а не только готовое число. Пример сравнивает отдельные показания, не моделирует дальнейшую реакцию установки на ошибочный сигнал. 6 K здесь не рекомендация по уставке, а ошибка 2 K не допустимая погрешность датчика.
До настройки: проверить измерительный тракт
Сверьте фактический хладагент, выбранный в контроллере тип датчиков, диапазон преобразователя давления и электрические соединения. Не смешивайте абсолютное и избыточное давление, bar и MPa. Контрольные измерения должны относиться к тем же точкам и сопоставимому времени. Такой порядок проверки неверного SH есть в CAREL EVD evolution, редакция 4.2, с. 17–18 и 49.
Для накладного датчика отдельно зафиксируйте место, контакт с трубой и теплоизоляцию по инструкции изготовителя. Снимок монтажа полезнее записи «датчик установлен нормально». Не вводите программную поправку только ради совпадения SH с желаемой уставкой: сначала должно быть установлено, откуда взялось расхождение.
Что записать на одной временной шкале
Для разбора нужен фрагмент журнала до начала колебаний, во время них и после восстановления режима. Предлагаемый состав:
- Давление в точке расчёта, температура пара и вычисленная температура насыщения, с единицами.
- Измеренный SH и действующее задание SH.
- Команда клапану в исходных единицах регистра; обратная связь, если она действительно предусмотрена.
- Состояние регулирования, активные ограничения и аварии.
- Ступень или частота компрессора, состояние вентиляторов, начало и окончание оттайки.
- События нагрузки: открытие двери, загрузка продукта, изменение расхода охлаждаемой среды, если это другой тип испарителя.
Выберите шаг записи, при котором видна последовательность событий и не теряются короткие изменения. Универсальный интервал здесь не задаётся. Проверьте часы устройств, период обновления регистров и усреднение в диспетчеризации: одинаковая метка на экране ещё не гарантирует синхронное измерение.
Действующее задание особенно важно при адаптивном регулировании. Например, AK-CC55 поддерживает MSS, а SH и его reference доступны как отдельные величины. Сравнивать только измеренный SH с одной сохранённой настройкой недостаточно. См. руководство Danfoss, с. 2 и 25.
Как выбрать следующую проверку
Сначала определите режим. В EVD evolution пуск, ожидание после оттайки и обычное регулирование различаются; защитные функции могут вмешиваться в управление ЭРВ. Поэтому реакцию при активной защите нельзя оценивать как обычную работу ПИД. Названия и приоритеты проверяйте по своей модели. Пример: CAREL, с. 32 и 35–36.
Таблица ниже составлена как рабочая матрица проверки гипотез. Это не способ поставить окончательный диагноз по одному графику.
| Наблюдение | Следующая проверка | Чего ещё нельзя заключить |
|---|---|---|
| SH контроллера расходится с контрольным расчётом | Сопоставить исходные P/T, хладагент, dew, единицы, точки и время измерения | Что ЭРВ неисправен |
| Рост или падение SH совпадает со сменой режима | Отметить пуск, оттайку, изменение задания и активные ограничения | Что виноваты коэффициенты ПИД |
| Колебания повторяются после переключения компрессора или вентиляторов | Сравнить последовательность событий в нескольких записях при сопоставимой нагрузке | Что совпадение во времени уже доказывает причину |
| SH высокий, команда открытия большая | Проверить достоверность команды, исполнение и условия подачи жидкости перед ЭРВ | Что клапан мал или требуется дозаправка |
| Команда меняется, а ожидаемой реакции нет | Уточнить смысл регистра; проверить связку драйвер/клапан, разрешения и аварии по manual | Что отображаемый процент является измеренным ходом |
| SH падает к нулю в обычном DX-режиме | Проверить измерения и риск жидкого возврата по сервисной процедуре | Какова доля жидкости и можно ли продолжать режим |
| Измерения проверены, режим и нагрузка сопоставимы, колебания сохраняются | Проверить подбор оборудования и разрешённую методику настройки регулятора | Что увеличение любой уставки устранит первопричину |
Подачу хладагента проверяют вместе с воздушной стороной испарителя и состоянием контура. Ограничение в жидкостной линии может давать признаки, похожие на недостаточную заправку. Большой SH сам по себе не разделяет эти причины. Общую диагностическую рамку даёт Danfoss: Troubleshooting & fault diagnosis.
Почему «клапан открыт на 100%» не завершает диагностику
Сначала выясните, что означает параметр: команду, счётчик шагов или независимую обратную связь. Например, в EVD описана начальная синхронизация шагового клапана с закрытым положением. Поэтому наличие числа в регистре само по себе не доказывает физическое исполнение команды. Это диагностический вывод из описания CAREL, с. 32, а не утверждение об устройстве всех ЭРВ.
Не считайте процент команды процентом массового расхода. Для такой связи нужны характеристики клапана и реальные условия потока. Состояние хладагента перед клапаном также имеет значение: Danfoss отдельно связывает пар перед клапаном со снижением подачи, с. 5.
Когда переходить к настройке

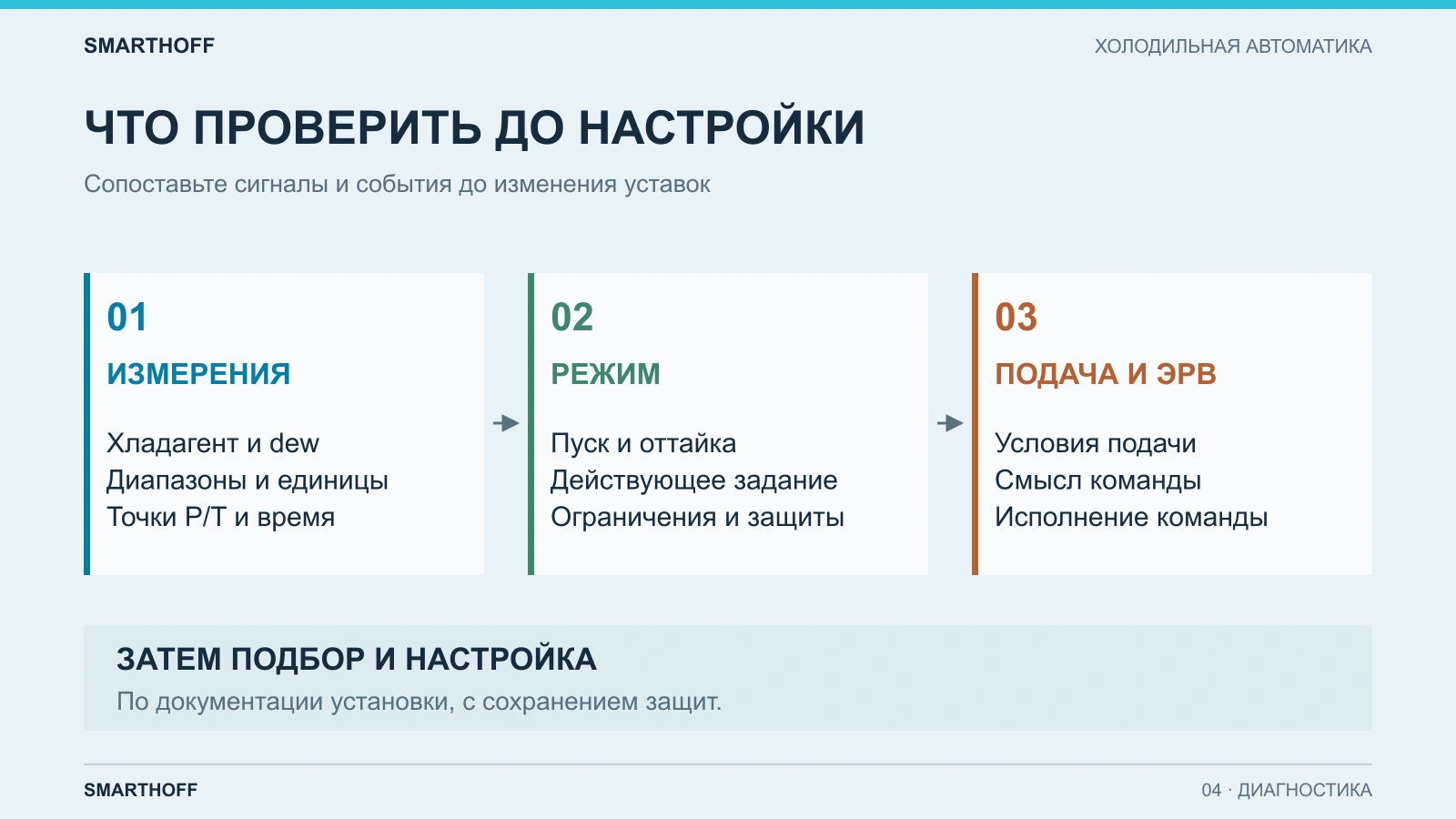

К настройке имеет смысл переходить после трёх проверок: исходные измерения достоверны; режим и ограничения понятны; подача и исполнение команды проверены. До изменения сохраните исходную конфигурацию и определите, по каким признакам будете сравнивать результат при сопоставимой нагрузке.
Не отключайте защиты, не назначайте дозаправку по одной кривой SH и не переводите клапан принудительно в крайние положения ради проверки по этой статье. При признаках аварийного режима прекратите эксперимент и действуйте по инструкции установки. Работы под давлением и сервисные изменения выполняет квалифицированный персонал.
В обычном рассматриваемом DX-контуре SH около нуля требует проверки риска жидкого возврата. Но вычисление по P/T не показывает количество жидкости, а положительное показание само по себе не заменяет проверку безопасности компрессора. См. CAREL, с. 20.
Какие данные подготовить для инженерного разбора
Приложите схему контура с точками P/T, хладагент, точные модели клапана, драйвера, датчиков и компрессора, версию ПО и исходные настройки. Добавьте журнал в машиночитаемом формате, фото монтажа и описание момента, когда начались колебания: после ремонта, замены датчика, изменения нагрузки или без известного вмешательства.
Так можно обсуждать конкретную проверку, а не выбирать новый клапан по одному симптому. Оборудование по этому направлению собрано в разделе «Холодоснабжение и холодильная автоматика» SMARTHOFF. Для проверки комплектации понадобятся перечисленные исходные данные; совпадение назначения устройств ещё не подтверждает их совместимость.
