Как подобрать насосную станцию повышения давления: расход, напор и алгоритм каскада

На обложке использовано официальное изображение линейки Grundfos CR 255. В расчетной и каскадной схемах показан реальный вертикальный насос Ридан RMV; схемы подготовлены редакцией SMARTHOFF.

Материал подготовлен и проверен инженерной редакцией SMARTHOFF. Дата публикации: 23 августа 2026.

Насосную станцию повышения давления нельзя корректно выбрать по одной цифре напора, мощности двигателя или диаметру присоединения. Сначала определяют, какой расход должна получить система и какое давление требуется в диктующей точке при минимально допустимом давлении на вводе. Затем расчетную точку совмещают с характеристиками насосов и проверяют, как станция будет работать не только в пик, но и при обычном и минимальном водоразборе.

Количество агрегатов и наличие частотного регулирования определяют после этой проверки. Схема 2 рабочих + 1 резервный может быть разумной для одного объекта и избыточной для другого. Так же и один насос с ПЧ не становится универсальным решением: он должен удерживать требуемое давление в допустимом диапазоне подачи, не уходить в опасную зону малого расхода и иметь приемлемые условия на всасывании.

Какие данные нужны до выбора насоса

Первичный запрос вида «нужна станция на 6 бар» почти ничего не говорит о реальной задаче. Давление без расхода не задает рабочую точку, а максимальный расход без режима потребления не показывает, сколько агрегатов будет работать большую часть времени.

Для начала подбора нужны:

1. Расчетный расход в максимальном режиме, а по возможности еще нормальный и минимальный расходы.
2. Минимальное гарантированное давление на вводе или уровень воды в приемной емкости.
3. Требуемое остаточное давление в диктующей точке.
4. Геометрическая высота от станции до этой точки.
5. Потери давления в трубах, арматуре, фильтрах, счетчиках и другом оборудовании при расчетном расходе.
6. Температура, состав и допустимость контакта материалов с перекачиваемой средой.
7. Режим работы: постоянный, переменный, периодический, сезонный.
8. Требования к резервированию, перерыву водоснабжения и аварийному режиму.
9. Электропитание, способ пуска, диспетчеризация и перечень сигналов.

В российском проекте расчет водопотребления и состав установки сверяют с актуальной редакцией СП 30.13330.2020 и другими нормами, применимыми к объекту. Эта статья объясняет логику подбора, но не заменяет гидравлический расчет и проектную документацию.

Расход: станция не создает воду на вводе

Расчетный расход для здания или производства не получают простым сложением всех паспортных расходов потребителей. Он зависит от назначения объекта, вероятности одновременной работы точек водоразбора, технологического графика и наличия регулирующей емкости. Поэтому одинаковые по площади здания могут требовать разные Q.

Важно проверить и источник. Повысительная станция добавляет напор, но не устраняет ограничение ввода, фильтра или наружной сети. Если в расчетный момент до станции физически не поступает нужный объем воды, регулирование скорости не создаст недостающий расход. Тогда рассматривают приемную емкость, изменение ввода, зонирование или другой вариант схемы.

Максимальный расход нужен для проверки пикового режима. Нормальный и минимальный помогают понять, не будет ли станция большую часть времени работать далеко от предпочтительной зоны насосов или часто запускаться и останавливаться. Grundfos отдельно показывает значение нагрузочного профиля при выборе повысительной системы: один пиковый Q не описывает весь срок работы.

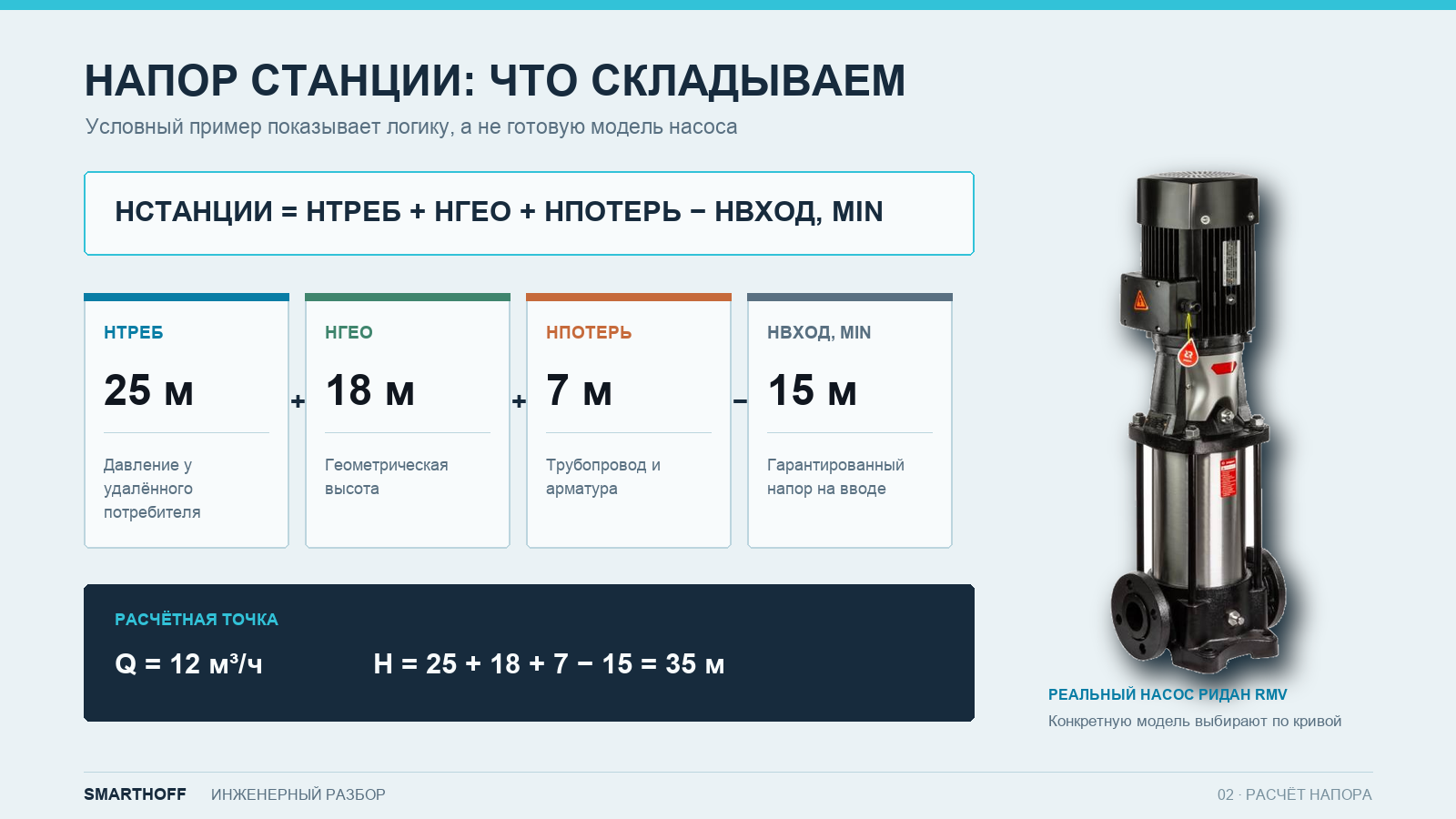

Как рассчитать требуемый напор станции

Для предварительного расчета все давления удобно привести к метрам водяного столба и использовать одну точку отсчета:

Hстанции = Hтреб + Hгео + Hпотерь - Hвход,min

где:

• Hтреб - требуемый остаточный напор в диктующей точке;
• Hгео - геометрическая высота от станции до этой точки;
• Hпотерь - потери по пути при расчетном расходе;
• Hвход,min - минимальный доступный напор перед станцией в том же режиме.

В материале Grundfos о геометрической высоте используется та же логика: давление на выходе повысительной установки должно покрыть требование у потребителя, высоту подъема и потери на пути.

Условный пример

Предположим, гидравлический расчет уже дал Q = 12 м3/ч. Для неблагоприятного режима приняты:

• требуемый остаточный напор в верхней точке: 25 м;
• геометрическая высота: 18 м;
• потери при 12 м3/ч: 7 м;
• минимальный напор на вводе: 15 м.

Тогда предварительно:

Hстанции = 25 + 18 + 7 - 15 = 35 м.

Получилась расчетная точка 12 м3/ч при 35 м. Это еще не выбранная модель. Перед подбором нужно проверить, относятся ли исходные данные к одному режиму, учтены ли потери на всей трассе, не меняется ли уровень или входное давление и где будет установлен датчик регулирования.

Нельзя брать дневное показание манометра на вводе, а потери считать для ночного расхода. Станция должна быть проверена для согласованных сочетаний Q и H, включая неблагоприятный расчетный сценарий.

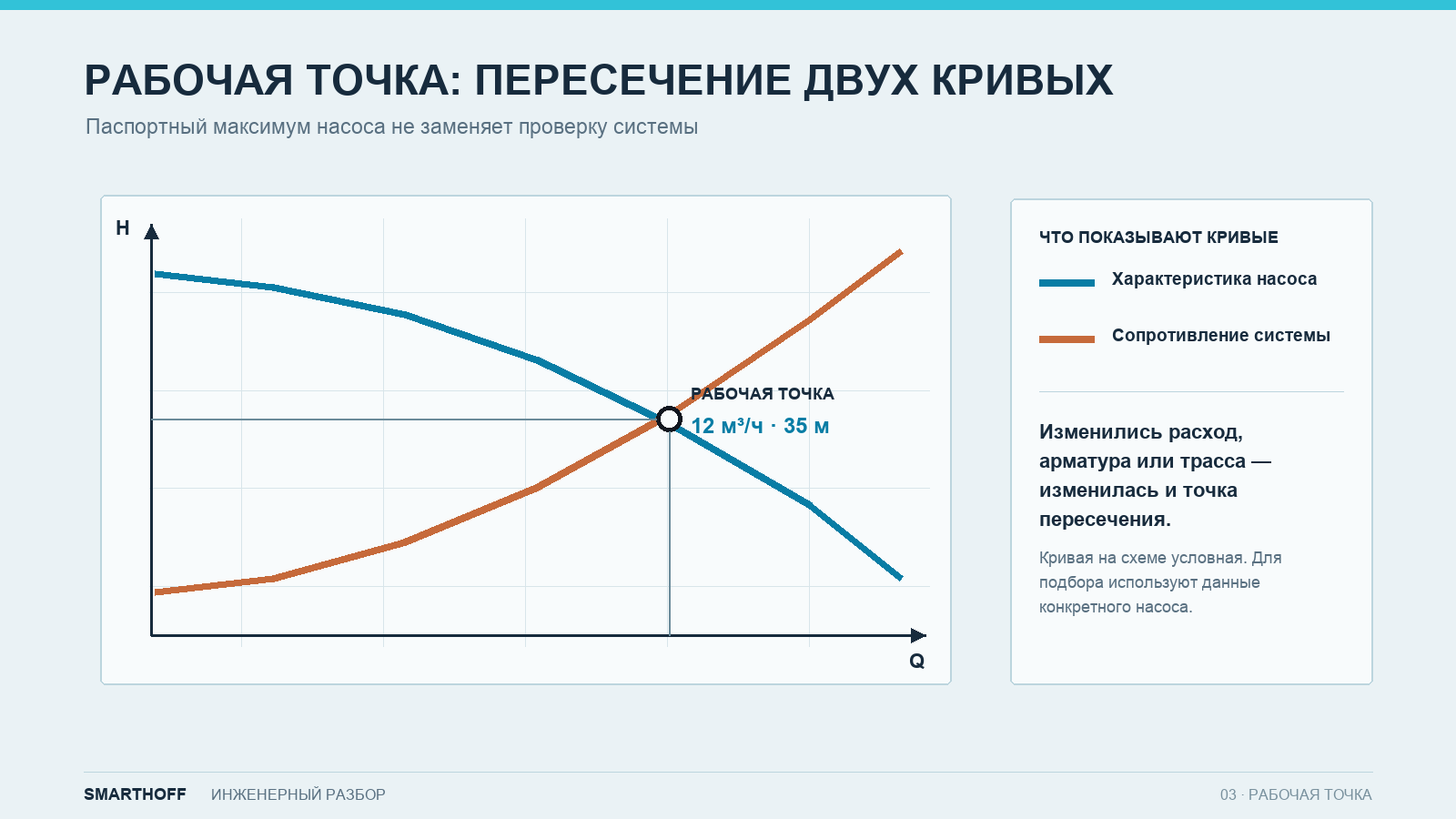

Рабочая точка: почему недостаточно увидеть «35 м» в паспорте

У центробежного насоса напор зависит от подачи. Его Q-H-кривая обычно идет вниз: при изменении расхода насос создает другой напор. У трубопроводной системы есть своя характеристика: статическая часть не зависит от расхода, а потери в трубах и арматуре растут с увеличением Q.

Фактическая рабочая точка находится на пересечении этих двух кривых. Это определение одинаково формулируют Hydraulic Institute и KSB. Если кривая выбранного насоса проходит через нужные 12 м3/ч, 35 м, это только начало проверки. Нужно посмотреть КПД, потребляемую мощность, допустимый рабочий диапазон, NPSHr и поведение при других расходах.

Характеристика сети тоже не является вечной константой. Она меняется при другой конфигурации арматуры, загрязнении фильтров, изменении уровней и подключении потребителей. KSB показывает, что кривая системы складывается из статической составляющей и потерь, которые при обычных расчетных допущениях растут приблизительно как квадрат расхода.

Поэтому «возьмем насос с запасом по напору» может сместить реальную точку в нежелательную область. Корректнее проверить расчетную огибающую режимов и допустимый диапазон конкретной серии, а не применять один процент запаса ко всем объектам.

Почему два параллельных насоса не дают автоматически двойной расход

При параллельной работе подачи насосов складываются при одном и том же напоре. Но общая станция все равно работает в точке пересечения суммарной насосной кривой с кривой системы. Если сопротивление сети быстро растет с расходом, подключение второго агрегата даст меньше, чем простое удвоение Q одного насоса.

Эту границу отдельно разбирают Hydraulic Institute и KSB в материале о параллельной работе. Для совместной работы также важны форма Q-H-кривых и напоры при нулевой подаче. Похожие по мощности насосы не обязательно образуют устойчивую пару.

Для условной точки 12 м3/ч, 35 м нельзя без кривых заключить: «ставим два насоса по 6 м3/ч при 35 м». Нужно построить суммарную характеристику на нужной скорости и посмотреть, какую подачу фактически дает каждый агрегат при общем напоре. Затем проверяют одиночный режим, совместную работу и отказ одного насоса.

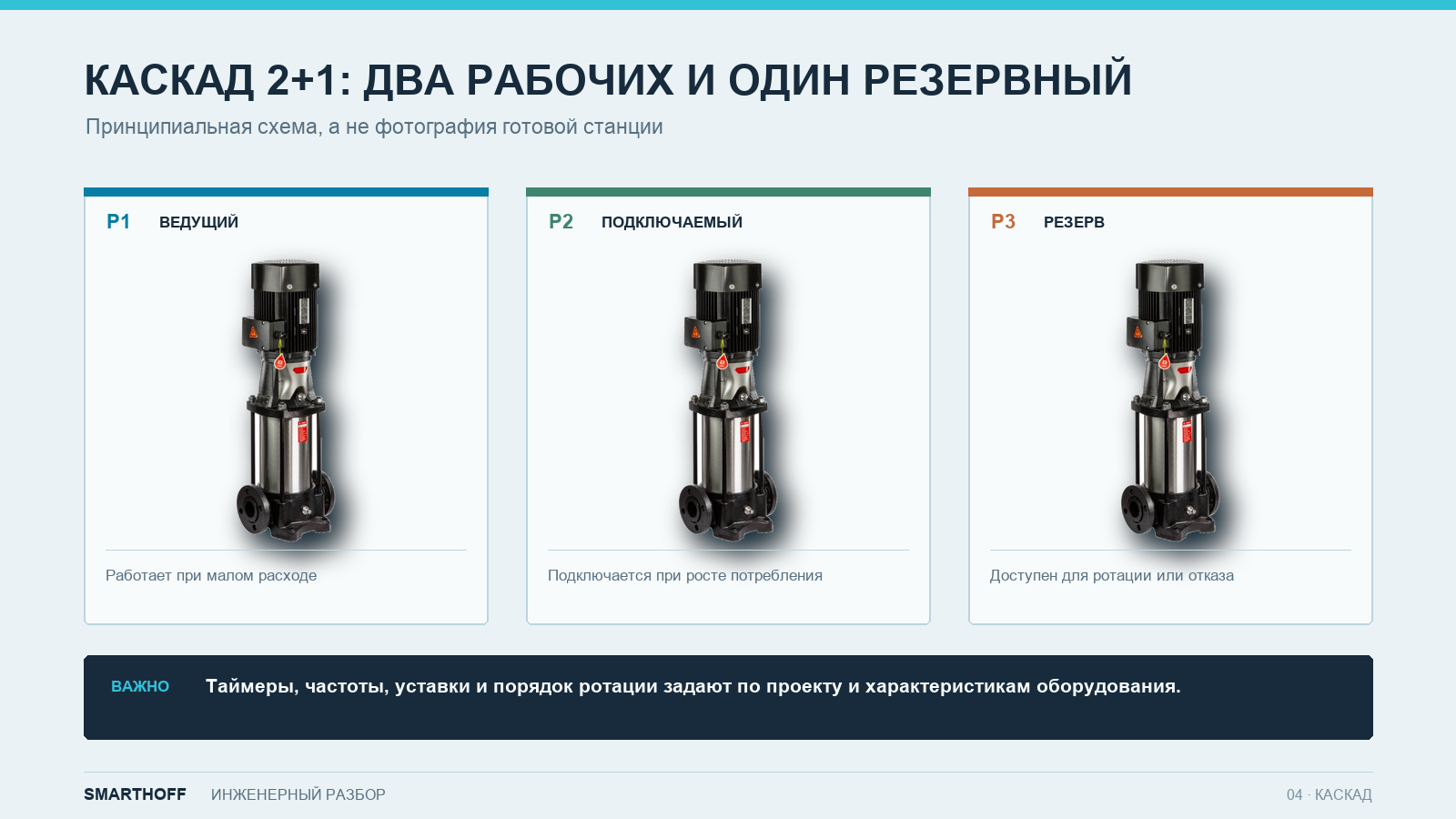

Один насос, рабочий-резервный или каскад

Конфигурация зависит не только от пикового Q, но и от допустимого перерыва, профиля нагрузки и требуемой производительности при отказе.

Резерв не равен каскаду. Резервный насос ждет отказа или регламентной ротации, а подключаемый насос участвует в покрытии текущего расхода. Один и тот же агрегат может менять роль по алгоритму, но это должно быть явно описано в функциональной схеме.

Как должен работать каскад

В типовой регулируемой схеме ведущий насос меняет скорость по сигналу датчика давления. Если при достижении допустимой верхней границы управления станция устойчиво не удерживает уставку, контроллер после заданной задержки подключает следующий доступный агрегат. Затем производительность распределяется между работающими насосами в пределах возможностей конкретного шкафа и приводов.

При снижении расхода подключаемый насос отключают не по одному мгновенному скачку давления, а после подтвержденного условия, гистерезиса и минимального времени работы. Ведущий агрегат периодически меняют по наработке или числу пусков. Насос с аварией исключают из каскада, а резерв вводят только если это предусмотрено требуемой схемой надежности.

Конкретные частоты, задержки и PID-параметры в универсальной статье задавать нельзя. Они зависят от насосных кривых, объема сети, датчика, мембранного бака, динамики арматуры и требований к давлению. Руководство Grundfos Hydro MPC показывает каскад, смену насосов, резерв и защиту от сухого хода как функции конкретной системы; переносить ее заводские настройки на другой шкаф без расчета нельзя.

Где измерять давление

Датчик на общем напорном коллекторе измеряет давление непосредственно после станции. Это удобно для локального контура, но при длинной трассе давление у диктующего потребителя дополнительно зависит от текущих потерь. Удаленный датчик ближе к критической точке дает другую информацию, зато требует надежной связи и продуманного поведения при отказе сигнала.

Еще один вариант - корректировать выходную уставку по оценке расхода, то есть использовать пропорциональное давление. Такой режим может компенсировать часть динамических потерь, но его применимость зависит от отношения статической высоты к потерям и от структуры сети. Grundfos отдельно показывает это ограничение в материале о пропорциональном давлении.

Уставку нужно связывать с местом измерения. Значение «4 бар» на выходе станции и «4 бар» у удаленного потребителя описывают разные режимы.

Малый расход, остановка и мембранный бак

Пиковая точка часто выглядит убедительно, а проблемы начинаются ночью, когда водоразбор мал. Насос может дойти до нижней допустимой скорости, продолжить работу при слишком малом Q или начать часто запускаться. Возможные последствия оценивают по документации конкретного насоса и двигателя, а не по общей минимальной частоте.

Алгоритм должен определить, когда можно остановить последний насос и передать небольшой разбор мембранному баку. Объем бака выбирают по принятому режиму, допустимому числу включений и диапазону давлений. Он не исправляет неверно выбранную насосную кривую и не заменяет расчет малого расхода.

Отдельно проверяют сценарий нулевого разбора: закрыты ли обратные клапаны, сохраняется ли давление, нет ли ложных запусков из-за утечки и как система реагирует на отказ датчика.

Всасывание, NPSH и кавитация

Даже правильно рассчитанный напор на выходе не гарантирует нормальную работу на всасывании. Для каждой существенной рабочей точки проверяют доступный NPSHa системы и требуемый NPSHr насоса. KSB указывает, что снижение NPSHa относительно потребности насоса может сопровождаться кавитационным падением напора; базовое соотношение рассматривается в материале о всасывающей способности.

В расчет входят уровень и давление источника, температура и давление насыщенных паров жидкости, потери во всасывающей линии и положение насоса. Проверять нужно не только номинальный режим, но и наибольший расход при наихудших условиях на входе. Универсальный запас NPSH здесь опасен: требование принимают по проекту и документации точной модели.

Какие защиты предусмотреть

Набор защит зависит от схемы, но в функциональном описании обычно проверяют:

• недостаток воды, низкое давление на входе или минимальный уровень в емкости;
• недопустимо высокое давление на выходе;
• отказ или выход из диапазона датчика давления;
• перегрузку, перегрев и другие защиты двигателя и привода;
• отсутствие подтвержденного расхода или роста давления после запуска;
• слишком частые пуски и работу вне разрешенного диапазона;
• положение запорной арматуры, если оно контролируется;
• отказ обратного клапана по доступным косвенным или прямым сигналам;
• потерю связи с диспетчеризацией без потери локального безопасного управления.

Плавный разгон может уменьшить резкость изменения режима, но сам по себе не является гарантией от гидроудара. Важны также обратные клапаны, скорость закрытия арматуры, упругость трубопровода и логика остановки.

Как применить пример 12 м3/ч, 35 м

Полученную расчетную точку используют как один из контрольных режимов, а не как единственную строку для заказа.

Только после этой проверки выбирают точные насосы и преобразователи частоты и устройства плавного пуска. ПЧ сверяют по току двигателя, режиму перегрузки, условиям установки и ограничениям производителя насоса.

Что передать для подбора станции

Для инженерного подбора подготовьте:

• гидравлическую или функциональную схему;
• расчетные Q/H и несколько характерных режимов;
• минимальное и максимальное давление на вводе;
• высотные отметки станции и диктующих потребителей;
• расчет потерь по участкам, включая фильтры, счетчики и арматуру;
• источник воды, температуру и свойства среды;
• допустимый режим при отказе одного насоса;
• требования к ПЧ, байпасу, ручному режиму и резерву;
• точки измерения давления, уровня и расхода;
• сигналы аварий, журналирование и протокол диспетчеризации;
• ограничения помещения, питания, шума и обслуживания.

После согласования исходных данных можно перейти к насосному оборудованию, датчикам давления и другим датчикам автоматики и составу шкафа. Общая архитектура направления собрана на странице оборудования для водоснабжения и насосных систем.

Частые вопросы

Как рассчитать напор насосной станции повышения давления?

Приведите давления к одинаковым единицам и сложите требуемый остаточный напор в диктующей точке, геометрическую высоту и потери при расчетном расходе. Затем вычтите минимальный доступный напор на вводе. Проверьте, что все значения относятся к одному расчетному режиму.

Почему нельзя выбрать станцию только по максимальному напору насоса?

Максимальный напор обычно относится к очень малой или нулевой подаче. Реальная работа определяется пересечением Q-H-кривой насоса и характеристики системы. Нужна модель, которая покрывает требуемое сочетание расхода и напора в допустимом рабочем диапазоне.

Два одинаковых насоса дадут вдвое больше воды?

Не обязательно. Их подачи складываются при одинаковом напоре, но общая рабочая точка зависит от суммарной насосной кривой и сопротивления системы. На крутой кривой сети прирост расхода может быть заметно меньше простого удвоения.

Нужен ли отдельный преобразователь частоты для каждого насоса?

Это зависит от архитектуры станции. Возможны индивидуальные ПЧ, один переключаемый привод или сочетание регулируемого и сетевых насосов, но у каждой схемы свои требования к переключениям, защите двигателя, резервированию и качеству регулирования. Решение принимают по проекту и руководствам оборудования.

Где устанавливать датчик давления?

Место выбирают по регулируемой величине. Датчик на коллекторе контролирует выход станции; удаленный датчик может лучше отражать давление у критического потребителя, но требует надежной связи и резервного поведения. Уставка должна соответствовать фактическому месту измерения.

Как защитить насосы от сухого хода?

Нужно контролировать признак наличия воды, подходящий конкретной схеме: давление на входе, уровень в емкости, подтвержденный расход или другой предусмотренный проектом сигнал. Порог, задержку, способ восстановления и резервирование датчика определяют по системе и документации оборудования.
