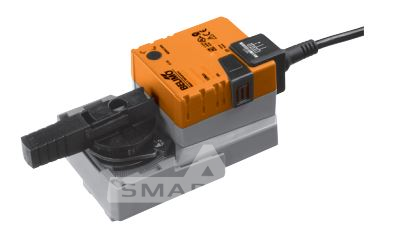

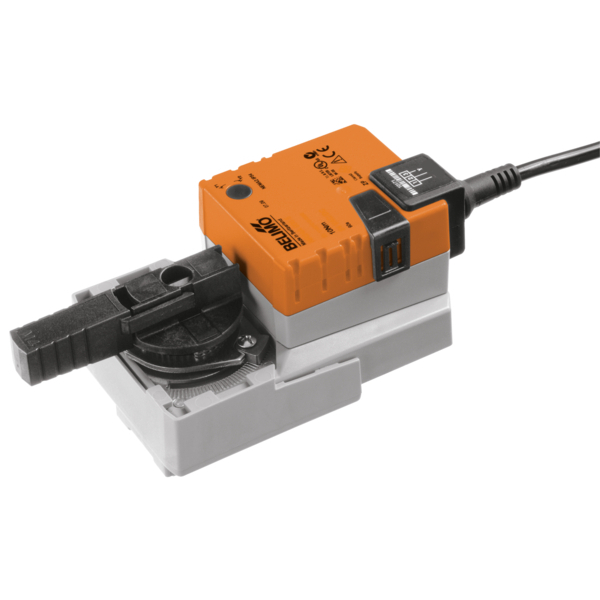

Name: Поворотный электропривод Belimo NR230A для шаровых клапанов, 10 Н·м, 100...240 В AC
Brand: BELIMO
SKU: NR230A
Price: 23190.62 RUB
Availability: SoldOut

BELIMO

Belimo NR230A предназначен для поворота шаровых клапанов в стационарных системах отопления, вентиляции и кондиционирования. Привод развивает крутящий момент 10 Н·м, работает от сети 100...240 В AC и поддерживает двухпозиционное и трёхпозиционное управление. Поворот на 90° занимает 90 секунд.

Привод устанавливается на клапан одним центральным винтом. Ориентацию корпуса можно выбирать с шагом 90°, а угол поворота ограничивать механическими упорами. Для ручного перемещения предусмотрена кнопка размыкания редуктора с фиксацией; положение отображается съёмным механическим указателем.

Корпус имеет степень защиты IP54. Рабочая температура окружающей среды составляет -30...+50 °C, допускается влажность до 95 % без конденсации. Привод защищён от перегрузки, автоматически останавливается у упора и не требует технического обслуживания.

Технические характеристики

Крутящий момент10 Н·м

Тип управленияДвухпозиционное (открыто/закрыто), трёхпозиционное

Номинальное напряжение100...240 В AC

Степень защитыIP54

Основные параметры

Тип устройства

Поворотный электропривод для шаровых клапанов

Крутящий момент

10 Н·м

Тип управления

Двухпозиционное (открыто/закрыто), трёхпозиционное

Время поворота

90 с / 90°

Уровень звуковой мощности двигателя

35 дБ(A)

Электропитание

Номинальное напряжение

100...240 В AC

Допустимый диапазон напряжения

85...265 В AC

Частота питания

50/60 Гц

Потребляемая мощность при работе

3 Вт

Потребляемая мощность в покое

0,6 Вт

Мощность для расчёта проводки

7 ВА

Управление и подключение

Подключение питания и управления

Кабель 1 м, 3 × 0,75 мм²

Параллельная работа

Допускается с учётом электрических характеристик приводов

Ручное управление

Кнопка размыкания редуктора с возможностью фиксации

Индикация положения

Механическая, съёмная

Регулировка угла поворота

Механическими ограничителями

Защита от перегрузки

Предусмотрена; автоматическая остановка при достижении упора

Монтаж и габариты

Крепление к клапану

Один центральный винт; монтажный инструмент встроен в указатель положения

Ориентация при монтаже

Выбирается с шагом 90° относительно шарового клапана

Ширина по размерному чертежу

85 мм

Высота по размерному чертежу

86 мм

Масса

0,75 кг

Эксплуатация и защита

Степень защиты

IP54

Класс защиты

II, усиленная изоляция

Температура окружающей среды

-30...+50 °C

Температура хранения

-40...+80 °C

Допустимая влажность

Не более 95 % RH, без конденсации

Номинальное импульсное напряжение питания и управления

2,5 кВ

Степень загрязнения

3

Техническое обслуживание

Не требуется

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Belimo NR230A: технический паспорт (EN) pdf · 0,85 МБ
