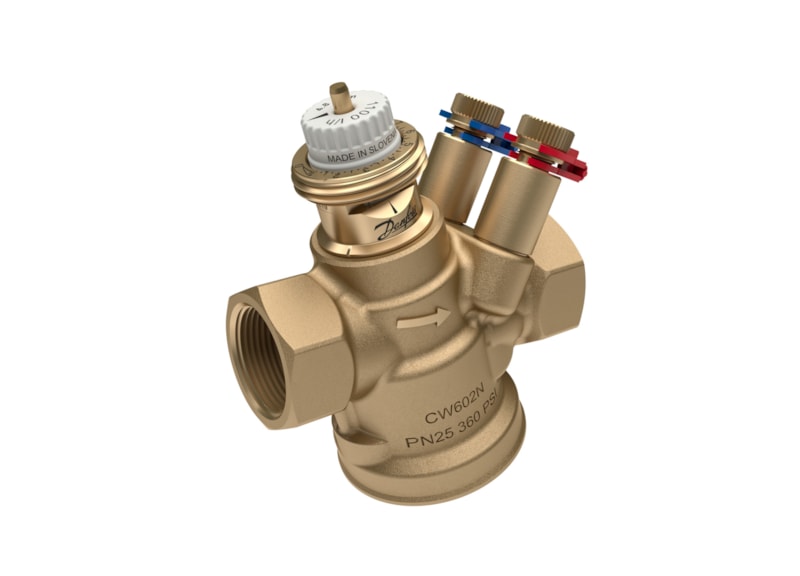

003Z8303 AB-QM (AQT) DN20 Комбинированный балансировочный клапан c изм нип ВНУТР рез (ст. код 003Z1813) Danfoss купить в Смартхофф

Danfoss

003Z8303 — клапан Danfoss для регулирования, балансировки или защиты гидравлических контуров.

Ключевые параметры модели: условный проход — DN 20; класс давления — PN 25; тип присоединения — внутренняя резьба ISO 7/1Rp ¾; максимальная температура среды — 95 °C.

Подробные технические данные приведены во вкладке «Характеристики», официальная документация Danfoss — во вкладке «Загрузки».

Технические характеристики

Условный проход DN 20

Класс давления PN 25

Тип присоединения внутренняя резьба ISO 7/1Rp ¾

Максимальная температура среды 95 °C

Основные параметры

Серия / тип

AB-QM

Группа оборудования

Pressure independent balancing and control valves

Измерительные ниппели

С измерительными ниппелями

Условный проход

DN 20

Исполнение

AB-QM 4.0

Гидравлические параметры

Максимальный перепад давления

600 кПа

Минимальный перепад давления

16 кПа

Ограничение расхода

Да

Номинальный расход

1.1 м³/ч

Протечка с рекомендуемым приводом по IEC 60534-4

Class IV

Класс давления

PN 25

Максимальная настройка расхода

100 %

Минимальная настройка расхода

10 %

Шкала настройки

Да

Функция запирания

Да

Класс герметичности по ISO 5208

Класс A

Управление и интерфейсы

Монтажное положение

Supply / return pipe

Присоединение и материалы

Присоединение электропривода

M30 x 1.5

Тип присоединения

внутренняя резьба ISO 7/1Rp ¾

Материал корпуса

DZR Brass (CW 602N)

Монтаж и габариты

Масса нетто

0.664 кг

Ход штока

4 мм

Эксплуатация и защита

Максимальная температура среды

95 °C

Минимальная температура среды

-20 °C

Максимальная температура хранения и транспортировки

70 °C

Минимальная температура хранения и транспортировки

-40 °C

Источник характеристик Официальная карточка Danfoss Официальный документ Danfoss 1

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Danfoss — Обзор продукции: AB-QM 4.0 Product leaflet AD299133184129en-030401 680 KB pdf · 0,48 МБ

Запросить документацию или ПО
