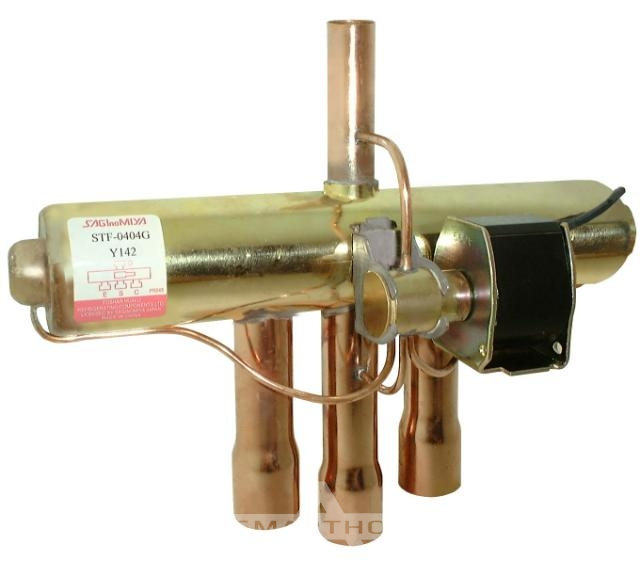

Клапан реверсивный четырехходовой STF-0204G, -20 - 55 °C, 45 бар, внутренняя резьба, нагнетание 1/4 IN, всасывание 1/2 IN, утечка 1500 cm3

Danfoss
STF, STF


061L1146


STF - a wide range of valves with capacities up to 40 kW. Complete range
compatible for use with R410a and other refrigerants, available in
industrypacks.

Refrigerants: R410A, R407C, R134a, R404A, R22
Ambient temperature: -20 - +55°C.
Max. working pressure, low-pressure version: 33 Bar, high-pressure
versions 45 bar.




Код типа STF
Вес 0.396 [кг]
Диапазон наружной температуры -20 - 55 °C
Диапазон наружной температуры -4 - 131 °F
Утвержденный CE marked
Утвержденный CE, VDE
Capacity conditions 1 0°C sub-cooling
Capacity conditions 1 38°C condensing
Capacity conditions 1 5°C evaporating
Capacity conditions 1 5°C super-heat
Capacity conditions 2 5°C sub-cooling
Capacity conditions 2 5°C super-heat
Capacity conditions 2 54,4 °C condensing
Capacity conditions 2 7,2°C evaporating
Rated cap. R407C at delta 0.1 bar (cond. 1) 7,18 kW
Rated cap. R407C at delta 0.1 bar (cond. 2) 6,63 kW
Rated cap. R407C at delta 0.2 bar (cond. 1) 10,11 kW
Rated cap. R407C at delta 0.2 bar (cond. 2) 9,34 kW
Rated cap. R410A at delta 0.1 bar (cond. 1) 8,81 kW
Rated cap. R410A at delta 0.1 bar (cond. 2) 7,94 kW
Rated cap. R410A at delta 0.2 bar (cond. 1) 12,43 kW
Rated cap. R410A at delta 0.2 bar (cond. 2) 11,20 kW
Диапазон производительности 2.8 - 11.4 KW
Coil Нет
Соед. размер - нагнетание 1/4 IN
Соед. размер - нагнетание 8.10 mm
Соед. размер - всасывание 1/2 IN
Соед. размер - всасывание 12.80 mm
Описание 4-way valves
Design config. style B
Discharge conn. size 1/4
Discharge conn. size 8,10 mm
Discharge conn. type С внутренней резьбой
Европейский Товарный Номер 5702428273930



Evaporator/condenser conn. size 1/2
Evaporator/condenser conn. size 12,95
Макс. утечка 1500 cm3
Max. Leakage 1.500 cm3/mi
Max. valve body temp. 120 °C
Макс. рабочий перепад давления 31,0 bar
Макс. рабочий перепад давления 450 Psig
Средний температурный диапазон -20 - 120 °C
Средний температурный диапазон -4 - 248 °F
Мин. Открывающий перепад давления 3,430 bar
Мин. Открывающий перепад давления 50,000 psi
Макс. Раб. Давл. 45 bar Pe
Вес нетто 0.5 kg
Размер упаковки 32
Упаковка Industrial pack
Process conn. material Медь
Линейка товаров 4-way reversing valves
Prod. name 4-way reversing valve
Количество в упаковке 32 pc
Хладагент R410A / R407C / R22 / R404A / R134a
Хладагенты R134a
Хладагенты R22
Хладагенты R404A
Хладагенты R407C
Хладагенты R410A
Замена 061L1130
Shock resistance standard JIS C 60068-2-27
Suction conn. size 1/2
Suction conn. size 12,95 mm
Обозначение типа STF-0205G
Обозначение типа STF-0205G3
19,6 m/s2
Vibration test std. JIS C 60068-2-6



Все технические характеристики
