Name: Модуль I/O Honeywell IOD-16UIO-S-S
Brand: Honeywell
SKU: IOD-16UIO-S-S

Honeywell

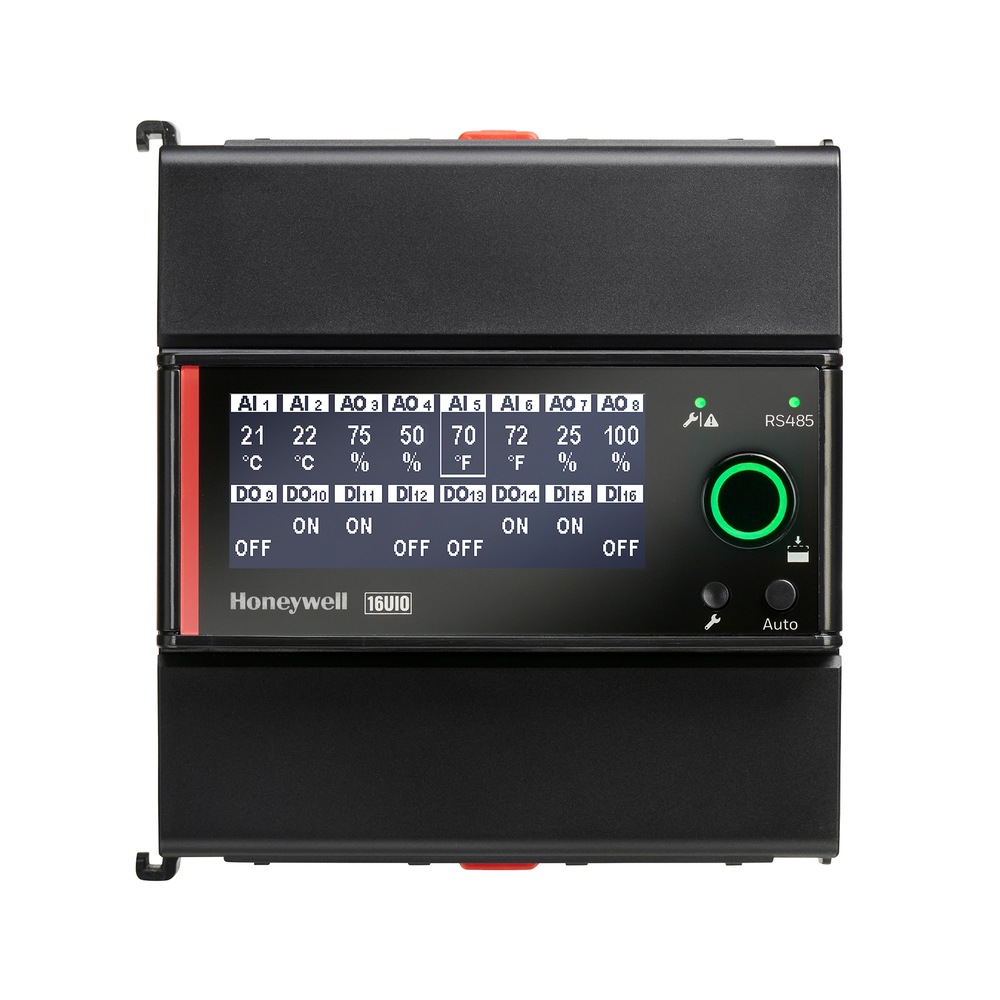

Honeywell IOD-16UIO-S-S — модуль расширения I/O для автоматизации HVAC с 16 универсальными каналами UIO. Исполнение оснащено дисплеем и ручной установкой выходов HOA; клеммы винтовые, съёмные. Каждый UIO настраивается как AI, AO, DI либо DO: это общие каналы, количество режимов не суммируется.

Номинальное питание 24 В AC/DC поступает через touch flake либо адаптер, рабочие пределы 19…29 В. Основная шина связи — Honeywell Panel Bus по RS-485. Modbus RTU для этого типа не заявлен: в данном семействе он относится только к 4UIO и 8UIO.

Монтаж на DIN-рейку 35 мм, горизонтально либо вертикально, в шкафу с ограниченным доступом к клеммам. Типоразмер фронта 105 мм; температура эксплуатации −20…+65,5 °C. Требования IP20 относятся к оценке конечного изделия. Модуль предназначен для рабочего управления без функций безопасности. Серийная иллюстрация Honeywell соответствует типу каналов и наличию HOA; тип клемм и комплектность определяются артикулом.

Технические характеристики

Конфигурация каналов16 UIO

Ручное управление HOAЕсть, дисплей и ручная установка выходов

Номинальное питание24 В AC/DC через touch flake либо адаптер

Основная шинаHoneywell Panel Bus по RS-485

Каналы и исполнение

Конфигурация каналов

16 UIO

Ручное управление HOA

Есть, дисплей и ручная установка выходов

Клеммы

Винтовые съёмные

Режимы универсальных каналов

16 общих каналов UIO: каждый настраивается как AI, AO, DI либо DO; режимы одного канала не суммируются

UIO для трёхпозиционного управления

Два UIO настраиваются как DO для открытия и закрытия; время хода задаётся в Optimizer Workbench либо Comfort & Energy Workbench; недоступно в CPO Studio

Монтаж и эксплуатация

Типоразмер

105 мм

Температура эксплуатации

−20…+65,5 °C

Температура хранения

−40…+70 °C

Влажность

5…95 % RH, без конденсации

Защита корпуса

Требования IP20 при оценке конечного изделия

Монтаж

DIN-рейка 35 мм; горизонтально или вертикально; доступ к клеммам ограничивают шкафом

Ширина по основанию

109,5 мм

Высота с фиксаторами

119,4 мм; корпус без выступов 110 мм

Высота установки

До 4000 м над уровнем моря

Глубина по чертежу, полный размер

67,5 мм с выступающей ручкой HOA

Опциональное основание

IO-HOT-SWP-105, поставляется отдельно

Электропитание и связь

Номинальное питание

24 В AC/DC через touch flake либо адаптер

Рабочее напряжение AC

19…29 В AC, 50/60 Гц

Рабочее напряжение DC

19…29 В DC

Основная шина

Honeywell Panel Bus по RS-485

Адресация

8-битный DIP-переключатель адреса

Modbus RTU

Для этого типа не заявлен; поддержка Modbus относится только к 4UIO и 8UIO

Питание внешних датчиков

24 В DC, 75 мА

Максимальное потребление при 24 В AC

1 А / 24 ВА, при всех 16 каналах AO/DO, максимум 10 В и 20 мА на канал

Максимальное потребление при 24 В DC

0,5 А / 12 Вт, при всех 16 каналах AO/DO, максимум 10 В и 20 мА на канал

Потребление при AI/DI, 24 В AC

0,76 А / 18,3 ВА, все 16 каналов AI либо все DI включены

Потребление при AI/DI, 24 В DC

0,34 А / 8,2 Вт, все 16 каналов AI либо все DI включены

Параметры I/O

Аналоговый вход напряжения

0…10 или 2…10 В DC, прямой/обратный

Аналоговый вход тока

0…20, 4…20, 0…10 или 4…10 мА

Разрешение аналогового входа

16 бит

Погрешность аналогового входа

Напряжение ±0,4 % FSR; ток ±0,55 % FSR

Резистивный вход

0…1 МОм; NTC, Pt100/Pt1000/Pt3000, Ni1000, Balco и другие характеристики по таблице

Дискретный вход

Сухой контакт, логическая цепь, открытый коллектор или сток

Замкнутый дискретный вход

Сопротивление ≤500 Ом, напряжение 0…2 В DC

Разомкнутый дискретный вход

Сопротивление ≥3 кОм, напряжение 4…40 В DC

Импульсный вход

До 100 Гц; 5 мс ON / 5 мс OFF; накопление не поддерживается в Modbus

Выход напряжения

0…11, 0…10, 1…10 или 2…10 В DC; до 20 мА

Токовый выход

0…20 или 4…20 мА

Разрешение аналогового выхода

13 бит

Погрешность резистивного входа

Не более 1 %

Ток смачивания сухого контакта

3,5 мА

UIO в режиме DO

0…10 В DC, не более 20 мА

Минимальный шаг входного напряжения

0,01 В для диапазонов 0…10 и 2…10 В

Смещение входного сигнала

Программно настраивается отдельно для каждого входа

Совместимость и ограничения

При потере связи

Программно задаваемое положение AO/DO; не функция безопасности

Назначение

HVAC, только рабочее управление без функций безопасности

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога
