Name: Модуль I/O Honeywell IOD-4DORE-S-S
Brand: Honeywell
SKU: IOD-4DORE-S-S

Honeywell

Honeywell IOD-4DORE-S-S — модуль расширения I/O для автоматизации HVAC с 4 релейными перекидными выходами. Исполнение оснащено дисплеем и ручной установкой выходов HOA; клеммы винтовые, съёмные. Позолоченные контакты рассчитаны в том числе на коммутацию от 2 В DC; это характеристика контактов, а не напряжение питания модуля.

Номинальное питание 24 В AC/DC поступает через touch flake либо адаптер, рабочие пределы 19…29 В. Основная шина связи — Honeywell Panel Bus по RS-485. Допустимый ток зависит от канала и типа нагрузки; суммарно до 12 А при 19…250 В AC или 12…30 В DC. Сетевое и низкое напряжение нельзя смешивать внутри одной релейной группы.

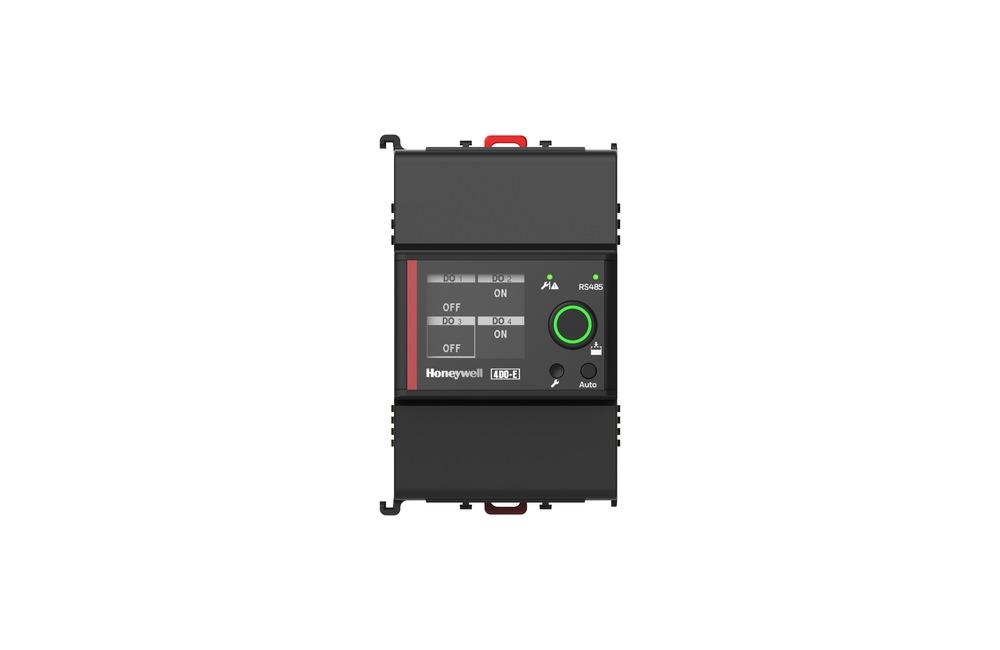

Монтаж на DIN-рейку 35 мм, горизонтально либо вертикально, в шкафу с ограниченным доступом к клеммам. Типоразмер фронта 70 мм; температура эксплуатации −20…+65,5 °C. Требования IP20 относятся к оценке конечного изделия. Модуль предназначен для рабочего управления без функций безопасности. Серийная иллюстрация Honeywell соответствует типу каналов и наличию HOA; тип клемм и комплектность определяются артикулом.

Технические характеристики

Конфигурация каналов4 DORE

Ручное управление HOAЕсть, дисплей и ручная установка выходов

Номинальное питание24 В AC/DC через touch flake либо адаптер

Основная шинаHoneywell Panel Bus по RS-485

Каналы и исполнение

Конфигурация каналов

4 DORE

Ручное управление HOA

Есть, дисплей и ручная установка выходов

Клеммы

Винтовые съёмные

Монтаж и эксплуатация

Типоразмер

70 мм

Температура эксплуатации

−20…+65,5 °C

Температура хранения

−40…+70 °C

Влажность

5…95 % RH, без конденсации

Защита корпуса

Требования IP20 при оценке конечного изделия

Монтаж

DIN-рейка 35 мм; горизонтально или вертикально; доступ к клеммам ограничивают шкафом

Ширина по основанию

74,5 мм

Высота с фиксаторами

119,4 мм; корпус без выступов 110 мм

Высота установки

До 4000 м над уровнем моря

Глубина по чертежу, полный размер

67,5 мм с выступающей ручкой HOA

Опциональное основание

IO-HOT-SWP-70, поставляется отдельно

Электропитание и связь

Номинальное питание

24 В AC/DC через touch flake либо адаптер

Рабочее напряжение AC

19…29 В AC, 50/60 Гц

Рабочее напряжение DC

19…29 В DC

Основная шина

Honeywell Panel Bus по RS-485

Адресация

8-битный DIP-переключатель адреса

Modbus RTU

Для этого типа не заявлен; поддержка Modbus относится только к 4UIO и 8UIO

Максимальное потребление при 24 В AC

0,235 А / 5,6 ВА, при всех включённых реле

Максимальное потребление при 24 В DC

0,08 А / 2 Вт, при всех включённых реле

Параметры I/O

Контакты

Перекидные C/O; позолоченные

Коммутируемое напряжение

19…250 В AC; 2…30 В DC

Активная нагрузка контактов

Канал 3: до 10 А; остальные до 5 А

Индуктивная нагрузка контактов

Канал 3: до 6 А; остальные до 3 А

Пусковой ток

Канал 3: до 15 А; остальные до 7,5 А

Суммарная нагрузка модуля

Не более 12 А суммарно при 19…250 В AC или 12…30 В DC

Минимальная нагрузка

2 В DC при 25 мА

Трёхпозиционное управление

Два DO: открытие и закрытие; время хода задаётся в Optimizer Workbench либо Comfort & Energy Workbench, функция недоступна в CPO Studio

Положение при потере связи

Программно задаётся для каждого DO; рабочее управление без функции безопасности

Перемычки общих контактов

В каждом релейном модуле две перемычки Jumper Bar

Совместимость и ограничения

Разделение цепей

Каналы 1–2 / 3–4: нельзя смешивать сетевое и низкое напряжение внутри одного блока

Назначение

HVAC, только рабочее управление без функций безопасности

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Honeywell I/O: модули 16DI/16UI/16UIO/4DOR/4DORE/8AO/8DI/8DOR и адаптер, 31-00588-07 pdf · 1,86 МБ
