Name: Модуль I/O Honeywell IOD-8UIO-S-P
Brand: Honeywell
SKU: IOD-8UIO-S-P

Honeywell

Honeywell IOD-8UIO-S-P — модуль расширения для систем автоматизации HVAC с восемью универсальными каналами UIO. Каждый канал настраивается как аналоговый или дискретный вход либо выход; это восемь общих каналов, а не отдельные наборы AI, DI, AO и DO. Исполнение имеет вставные клеммы push-in и дисплей HOA с ручной установкой выходов.

Номинальное питание 24 В AC/DC передаётся через соединения touch flake либо адаптер; рабочее напряжение 19…29 В. Основная связь — Panel Bus по RS-485. Для Modbus RTU требуется N4.15u1 или новее, а модулям с кодом выпуска до 2631 — обновление прошивки. В Modbus недоступны импульсное накопление, плавающие выходы и пользовательские характеристики датчиков. К Optimizer Unitary 24 В по предусмотренной схеме с адаптером подключают один модуль 8UIO (8 дополнительных UIO); Optimizer VAV не поддерживается.

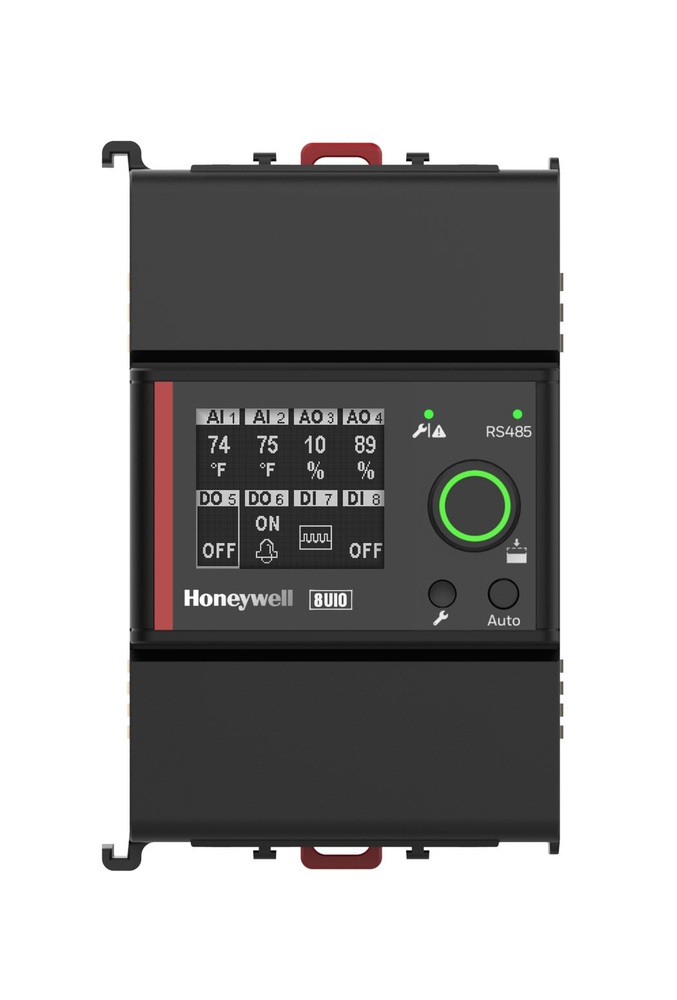

Модуль монтируется на DIN-рейку 35 мм в шкафу с ограниченным доступом к клеммам. Типоразмер фронта 70 мм; температура эксплуатации −20…+65,5 °C, влажность 5…95% RH без конденсации. Требования IP20 относятся к оценке конечного изделия. Модуль предназначен для рабочего управления без функций безопасности. Серийная иллюстрация показывает вариант 8UIO с HOA; тип клемм определяется артикулом.

Технические характеристики

Конфигурация каналов8 UIO

Номинальное питание24 В AC/DC через touch flake либо адаптер

Основная шинаHoneywell Panel Bus по RS-485

Ручное управление HOAЕсть, дисплей и ручная установка выходов

Каналы и исполнение

Конфигурация каналов

8 UIO

Ручное управление HOA

Есть, дисплей и ручная установка выходов

Клеммы

Вставные (push-in), съёмные

Монтаж и эксплуатация

Типоразмер

70 мм

Температура эксплуатации

−20…+65,5 °C

Температура хранения

−40…+70 °C

Влажность

5…95 % RH, без конденсации

Защита корпуса

Требования IP20 при оценке конечного изделия

Монтаж

DIN-рейка 35 мм; горизонтально или вертикально; доступ к клеммам ограничивают шкафом

Ширина по основанию

74,5 мм

Высота с фиксаторами

119,4 мм; корпус без выступов 110 мм

Высота установки

До 4000 м над уровнем моря

Глубина с выступами

67,5 мм, включая регулятор HOA

Электропитание и связь

Номинальное питание

24 В AC/DC через touch flake либо адаптер

Рабочее напряжение AC

19…29 В AC, 50/60 Гц

Рабочее напряжение DC

19…29 В DC

Основная шина

Honeywell Panel Bus по RS-485

Адресация

8-битный DIP-переключатель адреса

Modbus RTU

Поддерживается с N4.15u1; для модулей до кода 2631 требуется обновление прошивки

Выбор протокола

Panel Bus по умолчанию; Modbus: переключатель 1 ON, 2/4/8 OFF

Питание внешних датчиков

24 В DC, 75 мА

Максимальное потребление при 24 В AC

0,72 А / 17,3 ВА, все 8 каналов AO/DO при 10 В и 20 мА

Максимальное потребление при 24 В DC

0,34 А / 8,2 Вт, все 8 каналов AO/DO при 10 В и 20 мА

Потребление при 8 входах и 24 В AC

0,60 А / 14,4 ВА: все 8 AI (термистор, напряжение, ток) либо все 8 DI включены

Потребление при 8 входах и 24 В DC

0,26 А / 6,2 Вт: все 8 AI (термистор, напряжение, ток) либо все 8 DI включены

Совместимость и ограничения

Расширение Optimizer Unitary 24 В

Один модуль 8UIO на контроллер, суммарно 8 дополнительных UIO; N4.15u1 или новее

Ограничения Modbus

Нет импульсного накопления, плавающего выхода и пользовательских характеристик датчиков

При потере связи

Программно задаваемое положение AO/DO; не функция безопасности

Назначение

HVAC, только рабочее управление без функций безопасности

Совместимость с Optimizer VAV

Модули 4UIO и 8UIO не поддерживаются

Параметры I/O

Аналоговый вход напряжения

0…10 или 2…10 В DC, прямой/обратный

Аналоговый вход тока

0…20, 4…20, 0…10 или 4…10 мА

Разрешение аналогового входа

16 бит

Погрешность аналогового входа

Напряжение ±0,4 % FSR; ток ±0,55 % FSR

Резистивный вход

0…1 МОм; NTC, Pt100/Pt1000/Pt3000, Ni1000, Balco и другие типы по таблице масштабирования; отдельные типы исключены для Modbus

Дискретный вход

Сухой контакт, логическая цепь, открытый коллектор или сток

Замкнутый дискретный вход

Сопротивление ≤500 Ом, напряжение 0…2 В DC

Разомкнутый дискретный вход

Сопротивление ≥3 кОм, напряжение 4…40 В DC

Импульсный вход

До 100 Гц; 5 мс ON / 5 мс OFF; накопление не поддерживается в Modbus

Выход напряжения

0…11, 0…10, 1…10 или 2…10 В DC; до 20 мА

Токовый выход

0…20 или 4…20 мА

Разрешение аналогового выхода

13 бит

Погрешность резистивного входа

Не более 1 %

Ток смачивания сухого контакта

3,5 мА

UIO в режиме DO

0…10 В DC, не более 20 мА

Контроль цепи 24 В AC на входе

19,2…28 В AC или разомкнутая цепь; только в режиме Modbus RTU

Минимальное разрешение входа напряжения

0,01 В для диапазонов 0…10 и 2…10 В

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.
