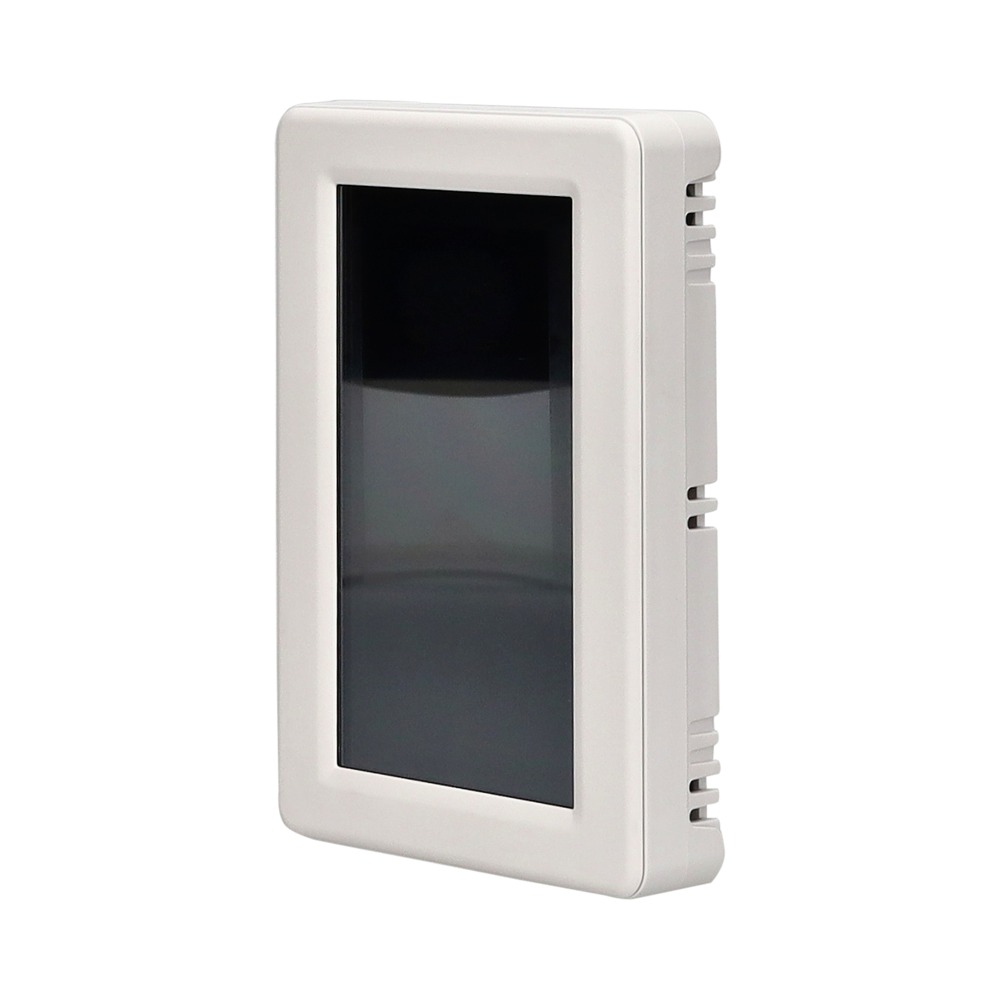

Name: Настенный модуль Honeywell TR120-H
Brand: Honeywell
SKU: TR120-H

Honeywell

Настенный модуль Honeywell TR120-H Zio предназначен для локальной настройки систем HVAC с контроллерами Spyder Classic, Stryker и CIPer 30. Модуль измеряет температуру и относительную влажность, а цветной сенсорный экран 4,3 дюйма показывает параметры и настройки приложения контроллера.

Питание 18 В DC и обмен данными идут по двухпроводной шине Sylk без учёта полярности. Интерфейс даёт доступ к уставке температуры, функции вентилятора, ручному переопределению режима и расписанию; пользовательскую конфигурацию и уставки устройство сохраняет после отключения питания.

Корпус устанавливают горизонтально или вертикально. При измерении температуры помещения модуль размещают на внутренней стене около 1,2 м от пола, в зоне со средней температурой и циркуляцией воздуха. Параметры подключения и длину линии выбирают по типу кабеля Sylk.

Технические характеристики

ИзмеренияТемпература и влажность

Питание18 В DC по Sylk

Экран4,3″, 480 × 272

СвязьДва провода Sylk

Измерение и точность

Встроенные измерения

Температура и относительная влажность

Погрешность температуры при 25 °C

±0,2 °C при 25 °C

Погрешность температуры в диапазоне 5…37 °C

±0,5 °C в диапазоне 5…37 °C

Погрешность относительной влажности

±3 % RH в диапазоне 20…80 % RH при температуре 5…50 °C

Питание и связь

Питание

18 В DC от шины Sylk контроллера

Максимальный ток потребления

50 мА

Интерфейс связи

Sylk: двухпроводная шина питания и связи без учёта полярности

Количество модулей на шине

Не более одного TR120 на одну шину Sylk

Рекомендуемый кабель Sylk

Одна неэкранированная витая пара 18–24 AWG; одножильные или многожильные проводники

Расстояние при витой паре 18–22 AWG

До 150 м от контроллера; витая пара без экрана, одножильная или многожильная

Расстояние при витой паре 24 AWG

До 120 м от контроллера; витая пара без экрана, одножильная или многожильная

Расстояние при невитой паре 18–24 AWG

До 30 м от контроллера; экранированные или неэкранированные, одножильные или многожильные проводники

Экран и функции

Дисплей

Цветной резистивный сенсорный LCD

Диагональ экрана

4,3 дюйма (109 мм)

Разрешение экрана

480 × 272 пикселя

Параметры на главном экране

От одного до трёх выбранных параметров контроллера

Изменение уставки температуры

Через сенсорный экран и приложение контроллера

Управление вентилятором

Функция Fan в приложении контроллера

Ручное переопределение режима

Функция Override в приложении контроллера

Расписание

Доступ и изменение расписания контроллера

Ограничение доступа

Защита паролем доступа пользователя к параметрам контроллера и пределам настроек HVAC

Сохранение настроек

Пользовательская конфигурация и уставки сохраняются после отключения питания

Монтаж и эксплуатация

Ориентация монтажа

Горизонтальная или вертикальная

Габариты в вертикальном положении (В × Ш × Г)

121 × 84 × 21 мм

Способы установки

Коробка 82,5 мм, коробка 60 мм, UK pattress box или непосредственно на стену с подходящими дюбелями

Рабочая температура

0…+50 °C

Температура хранения

−20…+70 °C

Влажность окружающего воздуха

5…95 % RH без образования конденсата

Размещение при измерении температуры помещения

Внутренняя стена, около 1,2 м от пола, с циркуляцией воздуха при средней температуре зоны

Интеграция с контроллером

Тип оборудования

Настенный сенсорный модуль Zio

Совместимые контроллеры

Honeywell Spyder Classic, Stryker, CIPer 30

Загрузка конфигурации

Файл конфигурации (proxy) TR71 или TR75 из существующего контроллера

Монтаж при замене TR71/TR75

Размеры основания и крепёжные отверстия совпадают; при установке TR120 требуется новая задняя панель TR120

Наладка VAV

Балансировка VAV из интерфейса настенного модуля

Адрес Sylk

Уникальный для устройства; по умолчанию 1 при всех DIP OFF; изменение DIP-переключателями или через сенсорный интерфейс

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Honeywell TR120 Zio: технические данные, 31-00312-02 pdf · 0,26 МБ Honeywell TR120 Zio: руководство по установке, 31-00275M-02 pdf · 4,56 МБ
