Name: Настенный модуль управления Honeywell TR80BWA
Brand: Honeywell
SKU: TR80BWA

Honeywell

Honeywell TR80BWA — настенный модуль управления TR80BWA в белом корпусе с логотипом Honeywell. Каждый модуль имеет встроенные датчики температуры и влажности, дисплей LCD 72×37 мм и 10 ёмкостных кнопок. Питание одного модуля: 100–230 В AC, 50/60 Гц.

RS485-1 работает как Modbus RTU Slave для контроллера, RS485-2 — как Modbus RTU Master для DALI64 sensor. Предусмотрен один конфигурируемый вход для NTC10k, NTC20k, сигнала 0–10 ВDC либо беспотенциального контакта. Значения CO₂, TVOC, PM и других показателей качества воздуха отображаются от внешних датчиков, а не измеряются самим TR80.

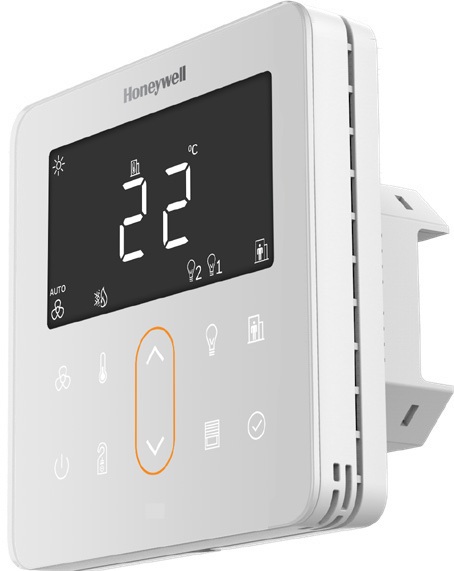

Размеры одного модуля 95×95×54 мм; требуется монтажная коробка глубиной не менее 47 мм. Рабочая температура 0…+50°C, влажность 5…95%RH без конденсации, степень защиты IP20. Официальная фотография показывает один модуль той же серии, цвета и исполнения с логотипом; изображение не обозначает количество модулей в комплекте или напряжение питания.

Технические характеристики

Питание одного модуля100–230 В AC, 50/60 Гц

Встроенные датчикиТемпература и относительная влажность

RS485-1Modbus RTU Slave для контроллера

Цвет корпусаБелый

Исполнение и интерфейс

Тип устройства

Настенный модуль управления TR80

Модель модуля

TR80BWA

Цвет корпуса

Белый

Логотип спереди

Honeywell

Питание одного модуля

100–230 В AC, 50/60 Гц

Потребление одного модуля при включённом дисплее

4,5 Вт при включённом дисплее (Display ON), на один модуль

RS485-1

Modbus RTU Slave для контроллера

RS485-2

Modbus RTU Master для DALI64 sensor

Скорости Modbus

1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 бит/с

Встроенное расписание

Нет

Функция override

Есть

Управление вентилятором с панели

Есть

Управление светом и жалюзи

Есть

Измерение и органы управления

Встроенные датчики

Температура и относительная влажность

Погрешность температуры

±0,2 °C при25 °C

Погрешность влажности

±3% RH при20…80% RH и25 °C

Диапазон уставки

+10…+32 °C

Конфигурируемый вход

Один: NTC10k / NTC20k / 0–10ВDC / беспотенциальный контакт

Дисплей

Многосегментный LCD72×37мм

Подсветка

Белая LED

Кнопки

10 ёмкостных сенсорных зон

Передняя панель

Закалённое стекло

Показатели качества воздуха

CO₂, TVOC, PM2.5, PM10, расход воздуха и давление отображаются от внешних датчиков; не встроенные измерения

Монтаж и условия эксплуатации

Габариты одного модуля

95×95×54мм

Глубина монтажной коробки

Не менее47мм

Монтажные коробки

FR / BS / EUR / ME по схеме производителя

Температура эксплуатации

0…+50 °C

Влажность эксплуатации

5…95% RH, без конденсации

Температура хранения

−30…+65 °C

Степень защиты

IP20

Корпус

Трудногорючий поликарбонат

Сечение клемм питания

До1,5мм² /16AWG

Сечение клемм Modbus

До1мм² /17AWG

Клеммы

Винтовые с подъёмной клеткой

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Honeywell TR80, Datasheet31-00480-01 Rev10-21 pdf · 0,49 МБ

Запросить документацию или ПО
