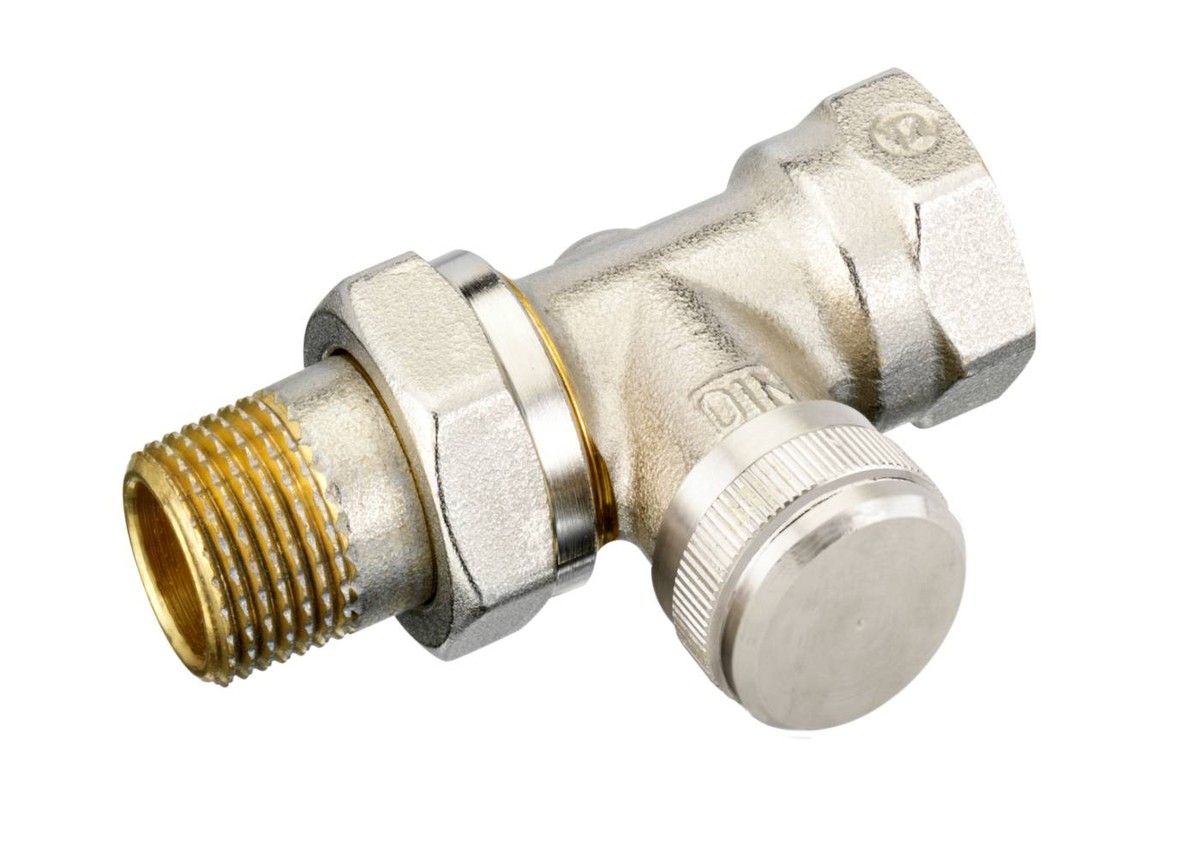

003L0146R радиаторный клапан Ридан LV, DN20, PN10, Kvs 3 м³/ч

Ридан

Запорный радиаторный клапан Ридан LV (арт. 003L0146R) имеет прямое исполнение, размер DN20, номинальное давление PN10 и пропускную способность Kvs 3 м³/ч.

Рабочая среда: Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации. Допустимая температура рабочей среды до 120 °C.

Резьба присоединения к трубопроводу Внутр. Rp 3/4, к радиатору Наруж. R 3/4. Материал корпуса: CW617N; кольцевое уплотнение: Бутадиенакрилонитрильный каучук NBR.

Технические характеристики

Серия LV

Исполнение Прямое

Размер DN20

Давление PN10

Основные параметры

Тип оборудования

Запорный радиаторный клапан

Серия

LV

Модель

003L0146R

Номинальный диаметр (DN), мм

20

Исполнение

Прямой

Номинальное давление (PN), бар

10

Пропускная способность Kvs, м³/ч

3

Герметичность затвора по ГОСТ 9544

Класс A

Присоединение и совместимость

Резьба штуцеров для присоединения к трубопроводу, дюймы

Внутр. Rp 3/4

Резьба штуцеров для присоединения к радиатору, дюймы

Наруж. R 3/4

Рабочая среда

Температура рабочей среды, °C

до 120 °C

Рабочая среда

Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации

Материалы и конструкция

Корпус

CW617N

Кольцевое уплотнение

Бутадиенакрилонитрильный каучук NBR

Габариты

H2, мм

40

L2, мм

92

L3, мм

34

H₁, мм

63

L4, мм

65

L5, мм

30

S₁, мм

32

S₂, мм

37

L₁, мм

61

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан 003L0146R: Паспорт pdf · 0,7 МБ Ридан 003L0146R: Руководство по эксплуатации pdf · 1 МБ
