003Z1066R ручной балансировочный клапан MNF-R2 DN150, PN16, Kvs 400,8

Ридан

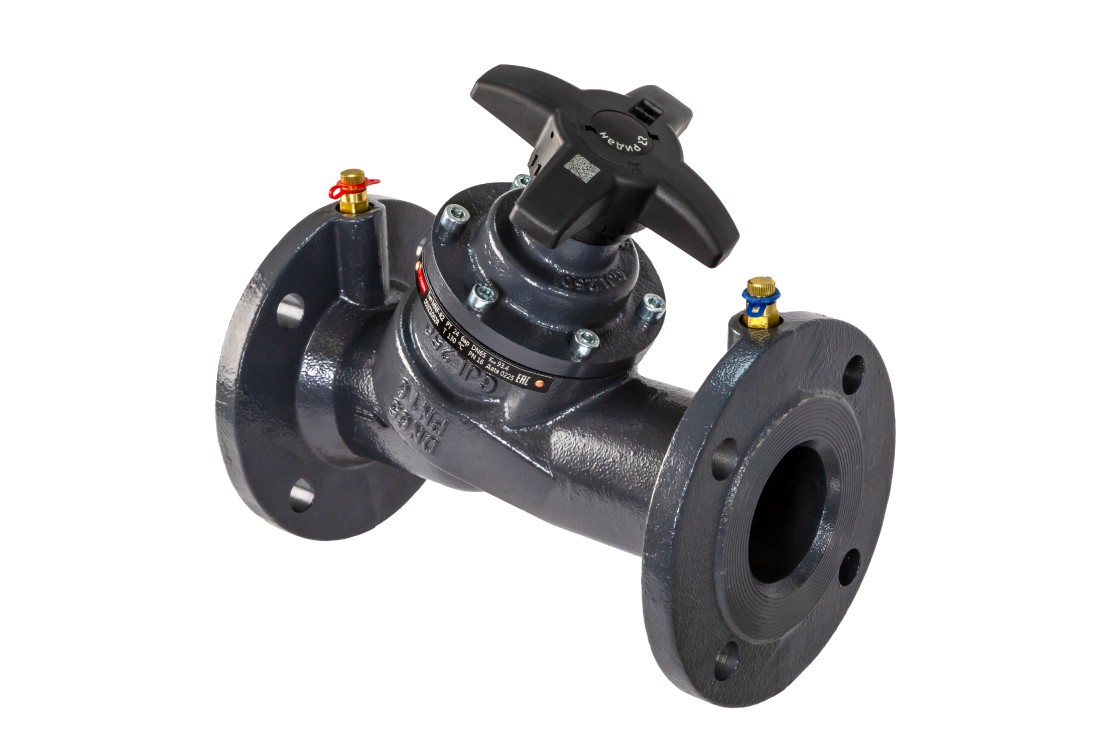

Ручной балансировочный клапан Ридан MNF-R2 (арт. 003Z1066R): DN150, PN16, Kvs 400,8 м³/ч, фланцевое присоединение по EN 1092-2.

Рабочая среда: вода и водные растворы гликоля 50%. Температура рабочей среды: 130 °C; максимально допустимый перепад давлений: 1,5 бар.

Корпус: чугун GG 25; золотник клапана: Н.сталь, Латунь CW617N; уплотнение: EPDM. Давление перекрытия: 16 бар; герметичность затвора: Класс А в соответствии с ISO 5208, таблица 5 (нет видимой протечки).

Технические характеристики

DN DN150

PN PN16

Kvs 400,8 м³/ч

Макс. перепад 1,5 бар

Основные параметры

Номинальное давление (PN), бар

16

Максимально допустимый перепад давлений, бар

1,5

Номинальный диаметр (DN), мм

150

Климатическое исполнение

УХЛ4

Пропускная способность Kvs, м³/ч

400,8

Давление перекрытия, бар

16

Вес, кг

56

Рабочая среда и материалы

Уплотнение

EPDM

Температура рабочей среды, °С

130

Рабочая среда

Вода и водные растворы гликоля 50%

Корпус

Чугун GG 25

Герметичность затвора (объем протечки / класс герметичности)

Класс А в соответсвии с ISO5208, таблица 5 (нет вдиимой протечки)

Золотник клапана

Н.сталь, Латунь CW617N

Монтаж и габариты

L, мм

480

Тип присоединения к трубопроводу

Фланцы EN 1092-2

ØD, мм

285

ØА, мм

140

H1,мм

247

ØK, мм

240

n x Ød, мм

8x23

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан 003Z1066R: Паспорт pdf · 0,71 МБ Ридан 003Z1066R: Руководство по эксплуатации pdf · 1,18 МБ

Запросить документацию или ПО
