003Z1805R3 балансировочный клапан AQT-R3 DN32 PN16 3,2 м³/ч

Ридан

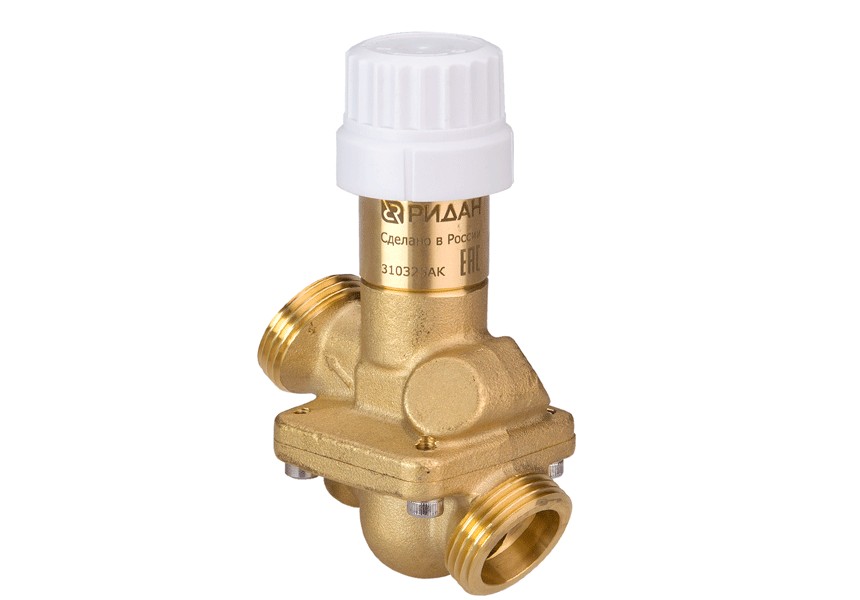

Автоматический балансировочный клапан Ридан AQT-R3 (арт. 003Z1805R3): DN32, PN16, номинальный расход 3,2 м³/ч.

Рабочая среда: вода и водные растворы гликоля до 50%. Температура рабочей среды: 120 °C. Максимально допустимый перепад: 4 бар.

Корпус: Латунь (CW 602N). Уплотнение: EPDM. Герметичность: А по ISO 5208:2008.

Технические характеристики

DN DN32

PN PN16

Параметр настройки 3,2

Температура среды 120 °C

Основные параметры

Номинальный диаметр (DN), мм

32

Номинальное давление (PN), бар

16

Максимально допустимый перепад давлений, бар

4

Максимальный расход, м³/ч

3,52

Диапазон настройки расхода, N

2-11

Номинальный расход при настройке 10, м³/ч

3,2

Рабочая среда и материалы

Корпус

Латунь (CW 602N)

Мембрана и уплотнения

EPDM

Температура рабочей среды, °C

120

Рабочая среда

Вода и водные растворы гликоля до 50%

Конус регулятора перепада давлений

AISI 304

Класс герметичности

А по ISO 5208:2008

Монтаж и исполнение

Климатическое исполнение

УХЛ4

Дополнительные данные

b

G 1 1/2

Минимальный перепад требуемый для работы клапана, бар

0,2

H2, мм

50

H1

93

L2, мм

90

L3, мм

79

L₁, мм

130
