003Z1834R3 балансировочный клапан AQT-R3 DN25 PN16 2,3 м³/ч

Ридан

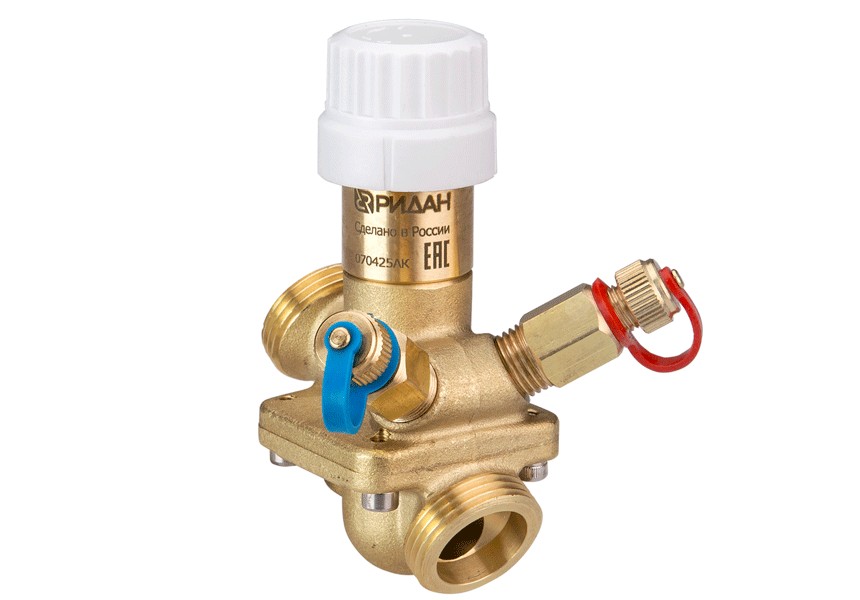

Автоматический балансировочный клапан Ридан AQT-R3 (арт. 003Z1834R3): DN25, PN16, номинальный расход 2,3 м³/ч.

Рабочая среда: вода и водные растворы гликоля до 50%. Температура рабочей среды: 120 °C. Максимально допустимый перепад: 4 бар.

Корпус: Латунь (CW 602N). Уплотнение: EPDM. Герметичность: А по ISO 5208:2008.

Технические характеристики

DN DN25

PN PN16

Параметр настройки 2,3

Температура среды 120 °C

Основные параметры

Номинальный диаметр (DN), мм

25

Номинальное давление (PN), бар

16

Максимально допустимый перепад давлений, бар

4

Максимальный расход, м³/ч

2,53

Диапазон настройки расхода, N

2-11

Номинальный расход при настройке 10, м³/ч

2,3

Рабочая среда и материалы

Корпус

Латунь (CW 602N)

Мембрана и уплотнения

EPDM

Температура рабочей среды, °C

120

Рабочая среда

Вода и водные растворы гликоля до 50%

Конус регулятора перепада давлений

AISI 304

Класс герметичности

А по ISO 5208:2008

Монтаж и исполнение

Климатическое исполнение

УХЛ4

Дополнительные данные

b

G 1 1/4

Минимальный перепад требуемый для работы клапана, бар

0,35

H2, мм

42

H1

82

L2, мм

71

L3, мм

79

L₁, мм

104

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан 003Z1834R3: Паспорт pdf · 0,48 МБ Ридан 003Z1834R3: Руководство по эксплуатации pdf · 0,61 МБ

Запросить документацию или ПО
