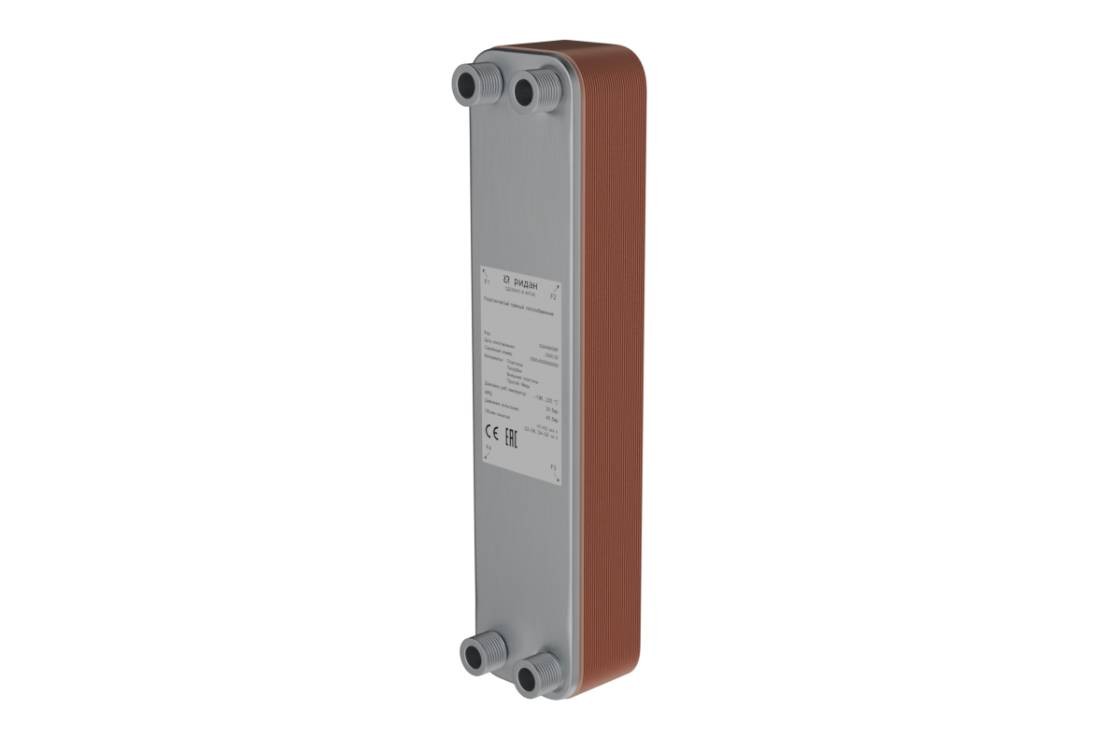

Теплообменник Ридан XB-60R 004H7309R, DN25, PN30, 70 пластин

Ридан

Паяный пластинчатый теплообменник Ридан XB-60R (арт. 004H7309R) имеет DN25, 70 пластин, номинальное давление PN30 и резьбовое присоединение.

Рабочая среда: Вода / гликолевый раствор концентрацией до 50 %. Допустимый температурный диапазон: от -196 до +225 °С.

Материал пластин: Нержавеющая сталь EN 1.4449; материал уплотнения: Медный припой; толщина пластины 0,35 мм. Габариты 526×119×176 мм, масса не более 16,5 кг.

Технические характеристики

Серия XB-60R

DN 25

Количество пластин 70

PN 30

Основные параметры

Номинальное давление (PN), бар

30

Тип присоединения

Резьбовое

DN

25

Количество пластин

70

Материалы

Материал пластин

Нержавеющая сталь EN 1.4449

Материал уплотнения

Медный припой

Рабочая среда и температуры

Рабочая среда

Вода / гликолевый раствор концентрацией до 50 %

Минимальная температура, °С

-196 °С

Максимальная температура, °С

+225 °С

Размеры и конструкция

Масса, кг, не более

16,5

Размер стяжки пакета пластин, мм

176

Толщина пластины, мм

0,35

Габаритные размеры (ВхШхГ), мм

526×119×176

Объем каналов, л

3,92 / 3,808

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.
