015P4104 насос Ридан RH 125-830-90/2, 330 м³/ч, 70 м, P2 90 кВт

Ридан

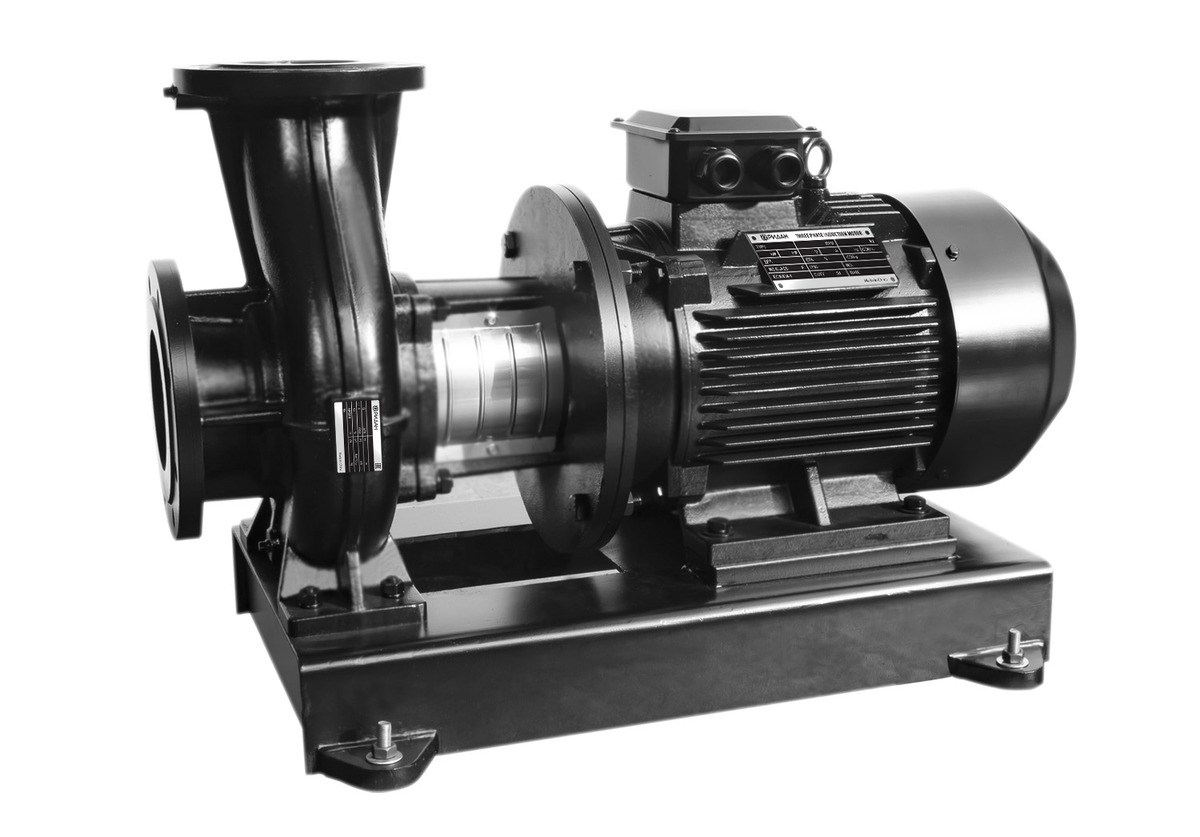

Ридан RH 125-830-90/2 (арт. 015P4104) представляет собой горизонтальный одноступенчатый насос. Номинальная подача составляет 330 м³/ч. Номинальный напор составляет 70 м. Модель оснащена электродвигателем мощностью 90 кВт с питанием 3×380 В, 50 Гц и номинальным током 160 А.

Насос рассчитан на воду и сходные с ней чистые маловязкие жидкости, невзрывоопасные и неагрессивные к материалам конструкции, без твердых и длинноволокнистых включений. Допускаются водные растворы гликолей концентрацией до 50 %. Рабочая температура перекачиваемой среды находится в диапазоне от -15 до +120 °C.

Входной патрубок имеет размер DN 150, выходной патрубок имеет размер DN 125. Тип присоединения: фланцевое. Номинальное давление составляет PN 16. Корпус изготовлен из чугуна HT250. Рабочее колесо изготовлено из чугуна HT200. Вал изготовлен из нержавеющей стали AISI 304. Используется торцевое уплотнение SiC/SiC/EPDM. Степень защиты двигателя: IP55. Встроенная защита двигателя: РТС.

Технические характеристики

Номинальная подача 330 м³/ч

Номинальный напор 70 м

Мощность P2 90 кВт

Электропитание 3×380 В, 50 Гц

Конструкция и рабочие параметры

Вал

Нерж.сталь AISI304

Номинальный расход, м3/ч

330

Номинальное давление (PN), бар

16

Номинальный напор, м

70

Тип присоединения

Фланцевое

Корпус

Чугун HT250

Вес нетто, кг

897

Номинальный ток, А

160

Рабочее колесо

Чугун HT200

Степень защиты (ГОСТ 14254-2015)

IP55

Торцевое уплотнение

SiC/SiC/EPDM

Класс изоляции (ГОСТ Р МЭК 60085-2011)

F

Мощность электродвигателя P2, кВт

90

Рабочая среда

Вода, сходные по характеристикам с ней чистые, маловязкие, невзрывоопасные, неагрессивные к материалам насоса жидкости без твердых и длинноволокнистых включений и примесей, водные растворы гликолей концентрацией до 50%. При использовании насоса для перекачивания жидкостей с вязкостью более 1мм2/с (1 сСТ) при 20*С гидравлические характеристики насоса снижаются. Подбор насоса следует производить с учетом вязкости перекачиваемой жидкости.

Cos φ

0,91

Частота вращения, об/мин

2970

Условия эксплуатации и данные поставки

Минимальная температура рабочей среды T min

-15

Класс энергоэффективности двигателя

IE2

Максимальная температура рабочей среды T max

120

Температура окружающей среды, oC

-15…40

Напряжение питания

3х380 В, 50 Гц

Температура транспортировки и хранения, oC

-30...60

Вес брутто, кг

987

Габаритные размеры упаковки (ДхШхВ), мм

1390x610x810

Встроенная защита двигателя

РТС

Уровень звукового давления, dB(A)

94

Объем, м3

0,686799

КПД двигателя, %

93,8

Номинальный диаметр входа DNs, мм

150

Номинальный диаметр выхода DNd, мм

125

Гидравлический КПД, %

76,64

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан 015P4104 — Паспорт pdf · 0,39 МБ Ридан 015P4104 — Руководство по эксплуатации pdf · 0,52 МБ
