065B1540R регулирующий клапан VFS-2R DN40 PN16 Kvs 25

Ридан

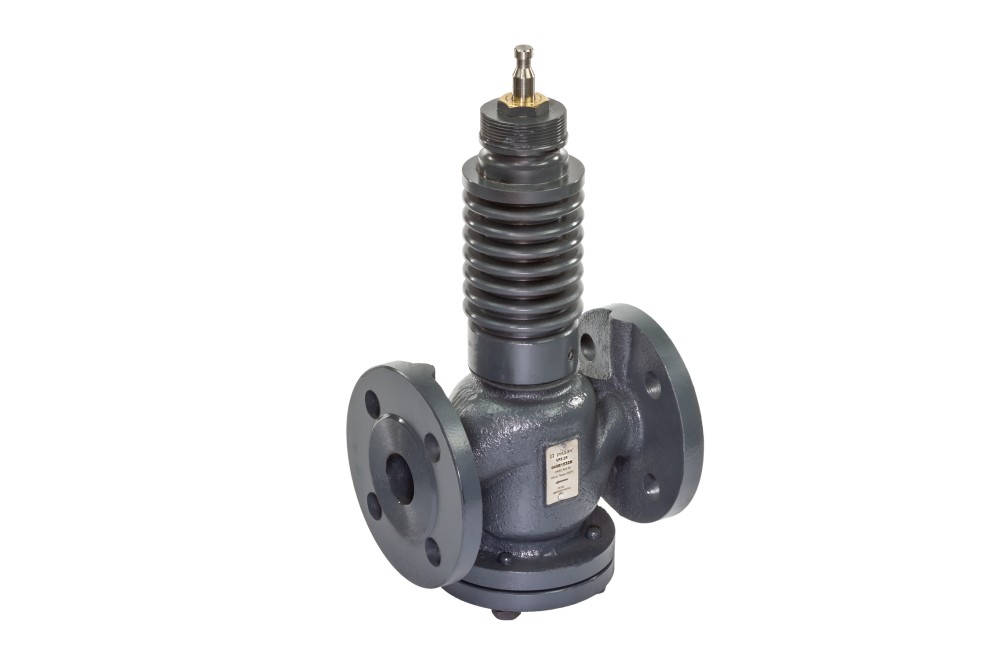

Регулирующий клапан Ридан VFS-2R (арт. 065B1540R): DN40, PN16, Kvs 25 м³/ч. Присоединение к трубопроводу: фланцевое.

Рабочая среда: Вода или 50% водный раствор гликоля / Водяной пар (при ΔРкл. = 8 бар). Температура рабочей среды: 220 °C.

Корпус и крышка: Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10). Золотник, седло и шпиндель: Нержавеющая сталь. Уплотнение: PTFE, FPM. Герметичность затвора: ≤0,01. Привод или регулирующий блок: AMV(E)-1800R, AMV(E)-2000R SU/SD.

Технические характеристики

DN DN40

PN PN16

Kvs Kvs 25 м³/ч

Присоединение Фланцевое

Основные параметры

Динамический диапазон регулирования

>50:1

Номинальный диаметр (DN), мм

40

Номинальное давление (PN), бар

16

Максимально допустимый перепад давлений, бар

AMV(E)–1800R, AMV(E)–2000R SU/SD: 8 бар;

Пропускная способность Kvs, м³/ч

25

Характеристика регулирования

Логарифмическая

Рабочая среда и материалы

Ход штока, мм

19

Температура рабочей среды, °С

220

Золотник, седло и шпиндель

Нержавеющая сталь

Герметичность затвора (объем протечки / класс герметичности)

≤0,01

Уплотнение

PTFE, FPM

Рабочая среда

Вода или 50% водный раствор гликоля/ Водяной пар (при ΔРкл. = 8 бар)

Корпус и крышка

Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)

Монтаж и совместимость

H, мм

165

H5, мм

57

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

L, мм

200

D, мм

150

Тип присоединения к трубопроводу

Фланцы по ISO 7005-2

H1,мм

130

Вид привода или регулирующего блока

AMV(E)–1800R, AMV(E)–2000R SU/SD

h, mm

66

Дополнительные данные

k, мм

110

Масса, кг, не более

117

EAN (single-pack)

5702424650391

n, шт

4

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан 065B1540R: Паспорт pdf · 0,46 МБ Ридан 065B1540R: Руководство по эксплуатации pdf · 0,51 МБ

Запросить документацию или ПО
