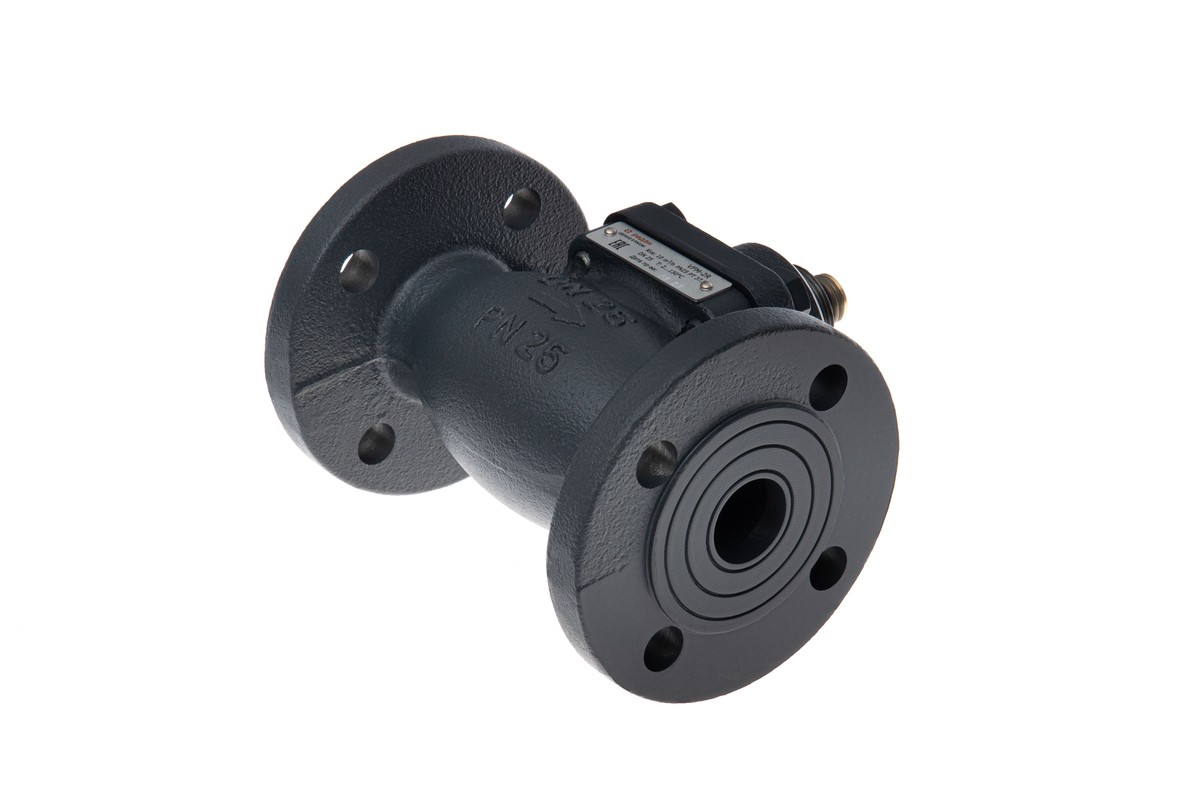

065B3050R регулирующий клапан VFM-2R DN15 PN25 Kvs 0,25

Ридан

Регулирующий клапан Ридан VFM-2R (арт. 065B3050R): DN15, PN25, Kvs 0,25 м³/ч. Присоединение к трубопроводу: фланцевое.

Рабочая среда: Вода, 30% водного раствора гликоля. Температура рабочей среды: 2-150 °C.

Корпус и крышка: Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3). Золотник, седло и шпиндель: Нержавеющая сталь. Уплотнение: EPDM. Герметичность затвора: ≤ 0.05 % Kvs. Привод или регулирующий блок: С адаптером 065Z0311R: ARV-1000R; Без адаптера: AMV (E) 10(13,13 SU); AMV (E) 23, 23SU, 33); ARV (E) 152, 153.

Технические характеристики

DN DN15

PN PN25

Kvs Kvs 0,25 м³/ч

Присоединение Фланцевое

Основные параметры

Динамический диапазон регулирования

50:1

Номинальный диаметр (DN), мм

15

Номинальное давление (PN), бар

25

Максимально допустимый перепад давлений, бар

С адаптером 065Z0311R с электроприводами ARV–1000R, ARE–1000VFM-R, ARV–1000R SU/SD (DN 15–50), ARE–1000R SU/SD (DN 32–50); Без адаптера с электроприводами AMV (E) 10(13,13 SU): 16; AMV (E) 23, 23SU, 33); ARV (E) 152, 153: 16

Коэффициент начала кавитации

≥ 0,5

Пропускная способность Kvs, м³/ч

0,25

Рабочая среда и материалы

Ход штока, мм

5

Температура рабочей среды, °С

2-150

Золотник, седло и шпиндель

Нержавеющая сталь

Герметичность затвора (объем протечки / класс герметичности)

≤ 0.05 % Kvs

Уплотнение

EPDM

Рабочая среда

Вода, 30% водного раствора гликоля

Корпус и крышка

Высокопрочный чугунEN-GJS-400-18-LT (GGG 40.3)

Монтаж и совместимость

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

L, мм

130

D, мм

14

H3, мм

195

Тип присоединения к трубопроводу

фланцы по ISO 7005 - 2

H2, мм

192

DC, мм

65

Вид привода или регулирующего блока

С адаптером 065Z0311R: ARV–1000R; Без адаптера: AMV (E) 10(13,13 SU); AMV (E) 23, 23SU, 33); ARV (E) 152, 153.

H₁, мм

99

H4, мм

205

Дополнительные данные

n

4

Масса, кг, не более

3,4

EAN (single-pack)

4640209950735

EAN (multi-pack)

4640209950858

Количество (multi-pack)

4

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан 065B3050R: Паспорт pdf · 0,33 МБ Ридан 065B3050R: Руководство по эксплуатации pdf · 0,34 МБ
