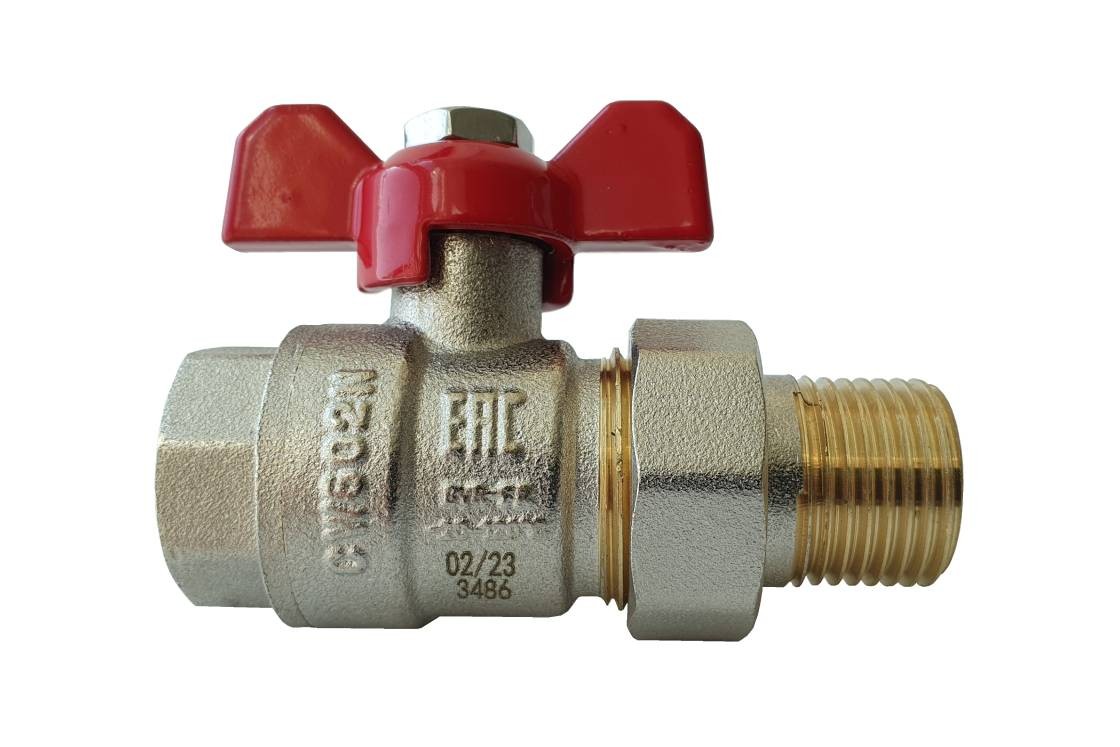

065B8304RG шаровой кран Ридан BVR-FR, DN20, PN40, внутренняя/наружная резьба

Ридан

Шаровой кран Ридан BVR-FR (арт. 065B8304RG); номинальный диаметр DN20; номинальное давление PN40; присоединение: внутренняя резьба/наружная резьба по UNI ISO 228/1; пропускная способность Kvs 26 м³/ч; исполнение: латунный полнопроходной с накидной гайкой и ниппелем.

Рабочая среда: вода и водогликолевые смеси. Температура рабочей среды: -20..120. Допустимая концентрация гликоля: 0,5.

Материал корпуса: латунь ЛС58-2; материал шара: латунь ЛС58-2; материал штока или шпинделя: латунь ЛС58-2 (1) латунь ЛС59 (2); уплотнение шара: тефлон PTFE; уплотнение штока или шпинделя: PTFE; управление: Рукоятка; герметичность затвора: А по ГОСТ 9544-2015.

Технические характеристики

DN 20

PN 40

Присоединение Внутренняя/наружная резьба

Материал корпуса Латунь ЛС58-2

Основные параметры

Исполнение

латунный полнопроходной с накидной гайкой и ниппелем

Номинальный диаметр (DN), мм

20 (ГОСТ 28338)

Номинальное давление (PN), бар

40

DN

20

Максимальный момент затяжки при монтаже, Усилие- Нм

95

Рабочее давление, бар

40 (ГОСТ 356)

Пробное давление, бар

1,5PN (ГОСТ 356)

Пропускная способность Kvs, м³/ч

26

Герметичность затвора (объем протечки / класс герметичности)

А по ГОСТ 9544-2015

Присоединение к трубопроводу

внутренняя резьба/наружная резьба по UNI ISO 228/1

Размер присоединительной резьбы, дюймы

0,75

Управление

Рукоятка

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN

S, mm

31

Материалы и уплотнения

Материал гайки

сталь 304

Уплотнение шара

тефлон PTFE

Материал корпуса

латунь ЛС58-2

Уплотнение штока

PTFE

Материал штока

латунь ЛС58-2 (1) латунь ЛС59 (2)

Материал шара

латунь ЛС58-2

Рабочая среда и температуры

Температура рабочей среды, °С

-20..120

Допустимая концентрация гликоля

0,5

Рабочая среда

вода и водогликолевые смеси

Габариты и присоединительные размеры

Длина (L), мм

76,1

Масса, кг, не более

0,37 (1) 0,289 (2)

D,мм

14 (1) 16 (2)

F,мм

15

L , мм

76,1

Ø d, мм

20

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан 065B8304RG: Техническое описание pdf · 0,57 МБ

Запросить документацию или ПО
