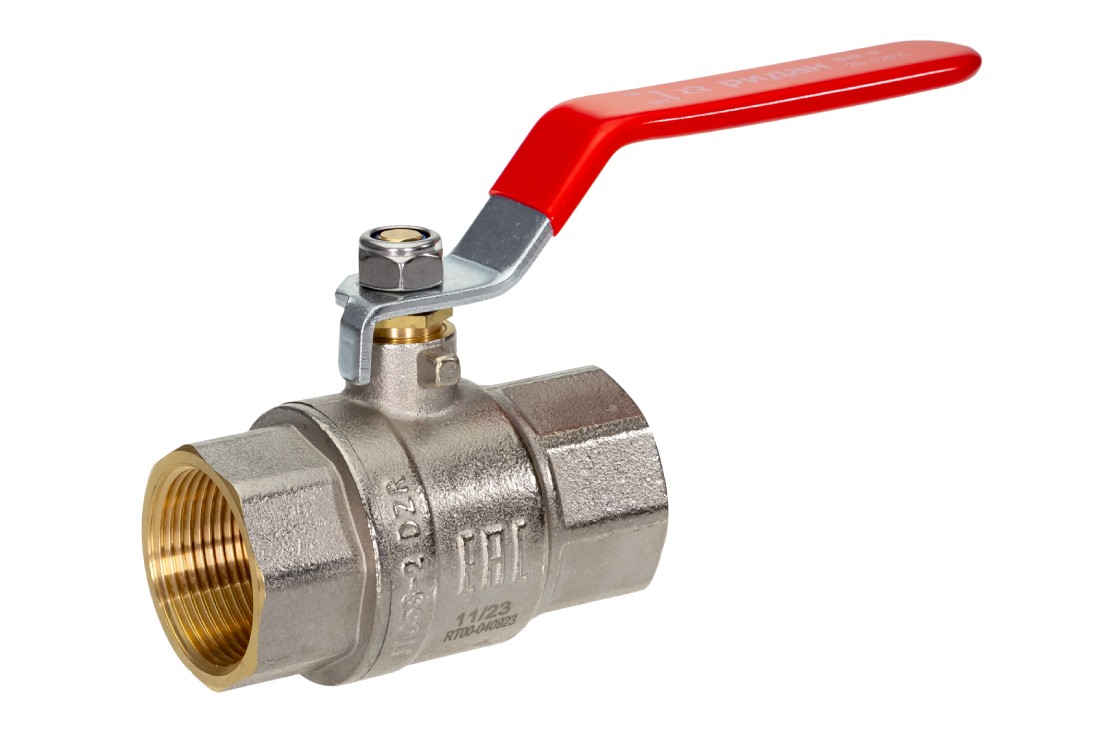

065B8310RG шаровой кран Ридан BVR-R, DN32, PN40, внутренняя резьба

Ридан

Шаровой кран Ридан BVR-R (арт. 065B8310RG); номинальный диаметр DN32; номинальное давление PN40; присоединение: внутренняя резьба по UNI ISO 228/1; пропускная способность Kvs 84 м³/ч; исполнение: латунный полнопроходной.

Рабочая среда: вода и водогликолевые смеси. Температура рабочей среды: -20..120. Допустимая концентрация гликоля: 0,5.

Материал корпуса: латунь ЛС58-2; материал шара: латунь ЛС58-2; материал штока или шпинделя: латунь ЛС58-2 (1) латунь ЛС59 (2); уплотнение шара: тефлон PTFE; уплотнение штока или шпинделя: EPDM; управление: Рукоятка; герметичность затвора: А по ГОСТ 9544-2015.

Технические характеристики

DN 32

PN 40

Присоединение Внутренняя резьба

Материал корпуса Латунь ЛС58-2

Основные параметры

Исполнение

латунный полнопроходной

Номинальный диаметр (DN), мм

32 (ГОСТ 28338)

Номинальное давление (PN), бар

40

Максимальный момент затяжки при монтаже, Усилие- Нм

150

Рабочее давление, бар

40 (ГОСТ 356)

Пробное давление, бар

1,5PN (ГОСТ 356)

Пропускная способность Kvs, м³/ч

84

Герметичность затвора (объем протечки / класс герметичности)

А по ГОСТ 9544-2015

Присоединение к трубопроводу

внутренняя резьба по UNI ISO 228/1

Размер присоединительной резьбы, дюймы

1,25

Управление

Рукоятка

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN

Материалы и уплотнения

Материал гайки

Коррозионностойкая Сталь 304

Уплотнение шара

тефлон PTFE

Материал корпуса

латунь ЛС58-2

Уплотнение штока

EPDM

Материал штока

латунь ЛС58-2 (1) латунь ЛС59 (2)

Материал шара

латунь ЛС58-2

Рабочая среда и температуры

Температура рабочей среды, °С

-20..120

Допустимая концентрация гликоля

0,5

Рабочая среда

вода и водогликолевые смеси

Габариты и присоединительные размеры

A, мм

24,5

Длина (L), мм

96

Масса, кг, не более

0,775 (1) 0,802 (2)

H, мм

60,85 (1) 82 (2)

L, мм

96

D, мм

32

B, мм

105 (1) 140 (2)

S, мм

47

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан 065B8310RG: Техническое описание pdf · 0,57 МБ
