065B8322R Воздухоотводчик Airvent-R, DN10, рабочее давление до 10 бар, высота h: 102 мм

Ридан

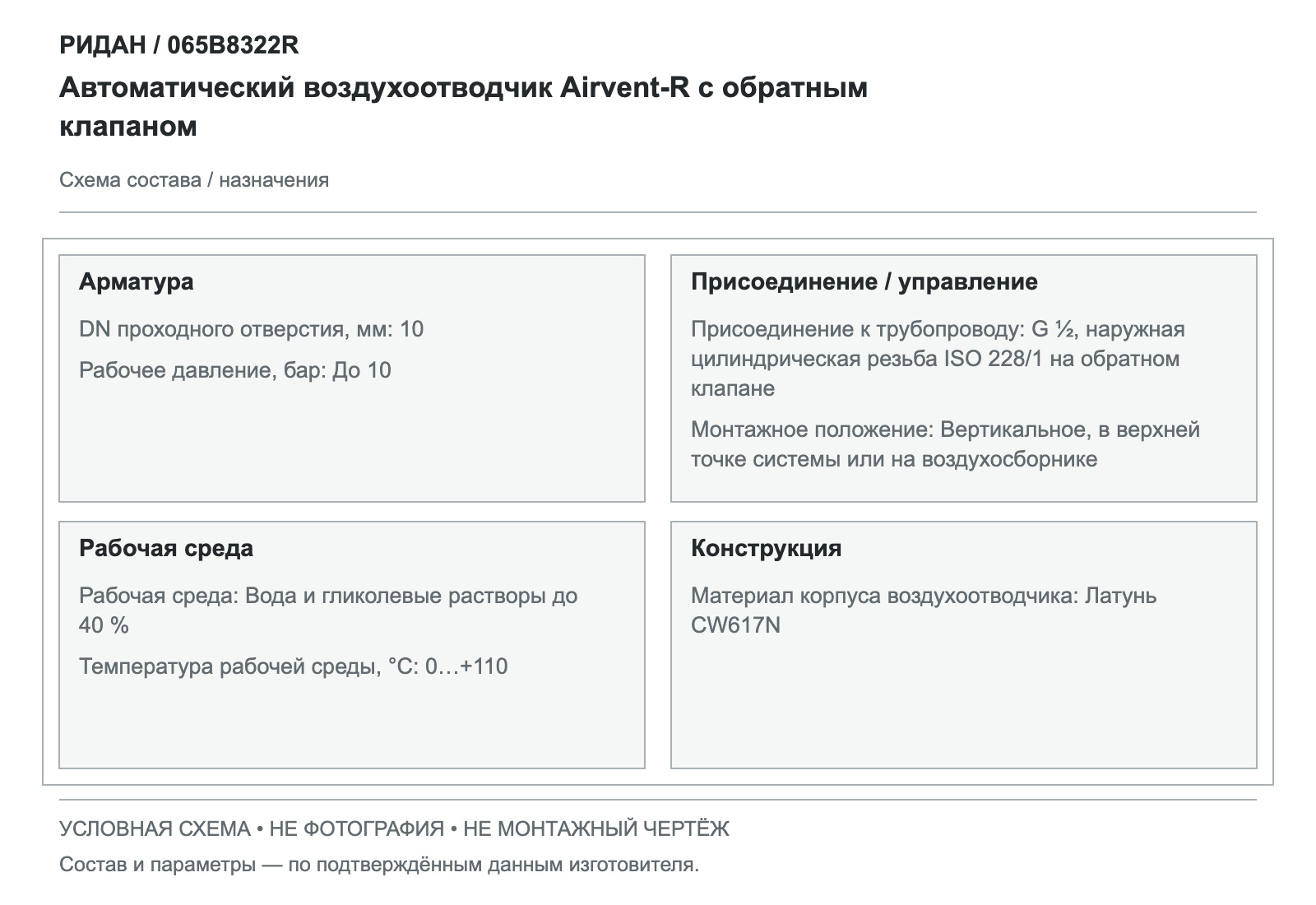

Автоматический воздухоотводчик Airvent-R с обратным клапаном. Артикул Ридан: 065B8322R.

Параметры исполнения: DN10; рабочее давление до 10 бар; присоединение G ½, наружная цилиндрическая резьба ISO 228/1 на обратном клапане.

Воздухоотводчик работает автоматически за счёт движения поплавка. Исполнение с обратным клапаном выбирают с учётом присоединения и монтажной высоты.

Технические характеристики

DN проходного отверстия, мм10

Рабочее давление, барДо 10

Присоединение к трубопроводуG ½, наружная цилиндрическая резьба ISO 228/1 на обратном клапане

Высота H, мм102

Назначение и совместимость

Назначение

Удаление воздушных скоплений из систем теплоснабжения

Основные параметры

DN проходного отверстия, мм

10

Рабочее давление, бар

До 10

Обратный клапан

Есть

Условия эксплуатации

Температура рабочей среды, °C

0…+110

Температура окружающей среды, °C

0…+70

Рабочая среда

Вода и гликолевые растворы до 40 %

Монтаж и присоединение

Присоединение к трубопроводу

G ½, наружная цилиндрическая резьба ISO 228/1 на обратном клапане

Высота H, мм

102

Диаметр D, мм

40

Масса по каталогу, кг

0,210

Монтажное положение

Вертикальное, в верхней точке системы или на воздухосборнике

Конструкция и материалы

Материал корпуса воздухоотводчика

Латунь CW617N

Материал поплавка

Полипропилен

Уплотнения

EPDM и MVQ по схеме

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога
