065N9507GR Клапан RJIP BaBV3 WW, DN80, PN25, Kvs 100 м³/ч, Под приварку (WW)

Ридан

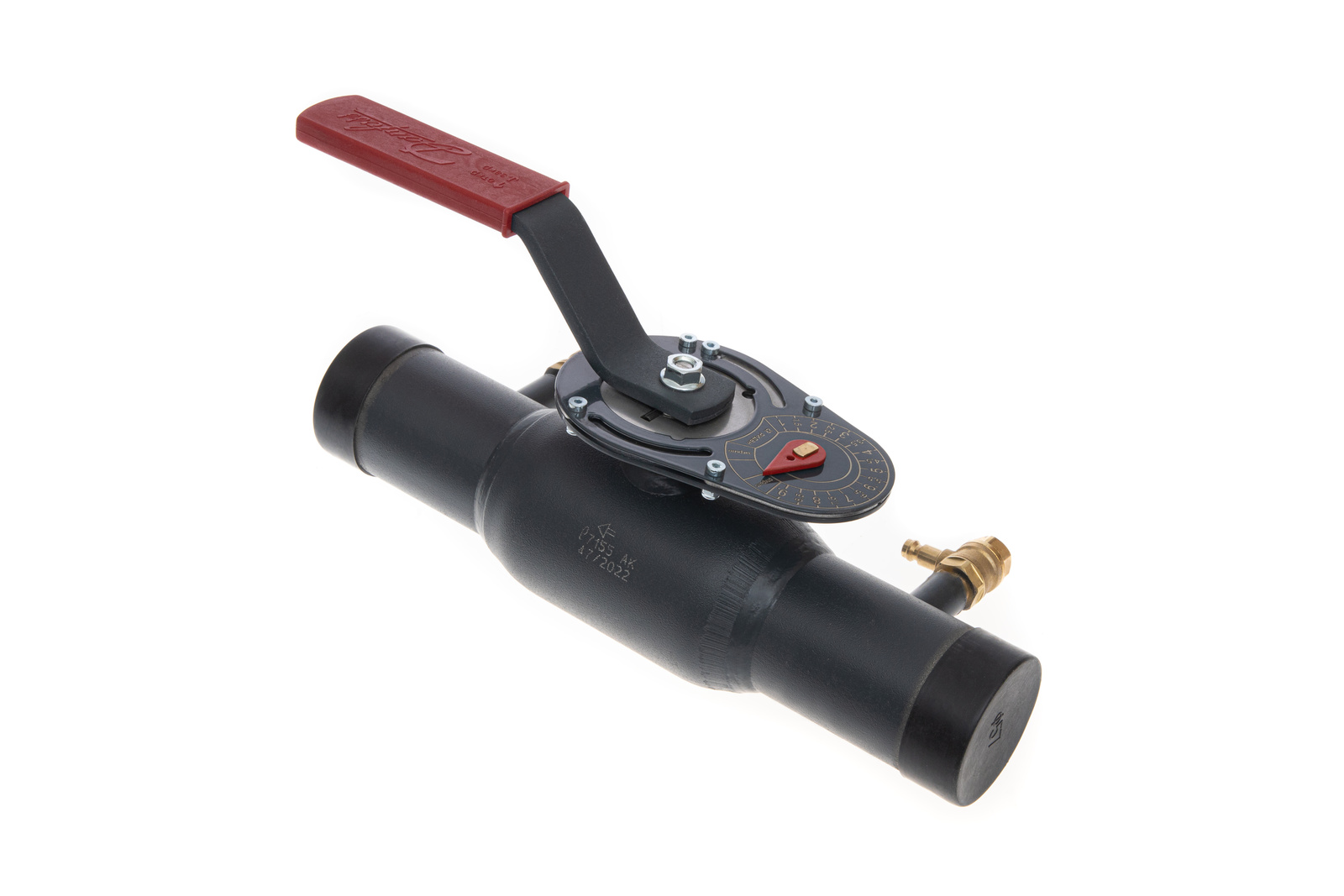

Клапан RJIP BaBV3 WW DN80 PN25. Артикул Ридан: 065N9507GR.

Параметры исполнения: DN80; PN25; Kvs 100 м³/ч.

Клапан предназначен для наладки расчётного распределения расхода в трубопроводных системах зданий и может выполнять запорную функцию. Шкала позволяет задавать пропускную способность. Для точного измерения расхода изготовитель рекомендует прямые участки трубопровода 5DN до клапана и 2DN после него.

Технические характеристики

Номинальный диаметр DN, мм80

Номинальное давление PN, бар25

Пропускная способность Kvs, м³/ч100

Присоединение к трубопроводуПод приварку (WW)

Основные параметры

Номинальный диаметр DN, мм

80

Номинальное давление PN, бар

25

Пропускная способность Kvs, м³/ч

100

Рекомендуемый перепад давления на клапане, не более, бар

1

Конструкция и условия эксплуатации

Присоединение к трубопроводу

Под приварку (WW)

Температура рабочей среды, °C

−20…+150

Рабочая среда

Вода; растворы гликолей до 50 %

pH рабочей среды

7–10

Класс герметичности

А по ГОСТ 9544-2005

Материал корпуса

Сталь 20

Материал штока

Нержавеющая сталь

Материал шара

Нержавеющая сталь

Уплотнение шара

PTFE, армированный углеволокном

Сальниковое уплотнение

EPDM

Габаритные размеры

A, мм

127

B, мм

89

D, мм

83

H, мм

154

W, мм

85

N, мм

110

M, мм

126

I, мм

101

L, мм

360

S, мм

400

T, мм

3,0

Масса, кг

6,78

Монтаж

Монтажное положение

Любое, с соблюдением направления потока
