065N9548GR Клапан RJIP BaBV3 FF, DN100, PN25, Kvs 157 м³/ч, Фланцевое (FF)

Ридан

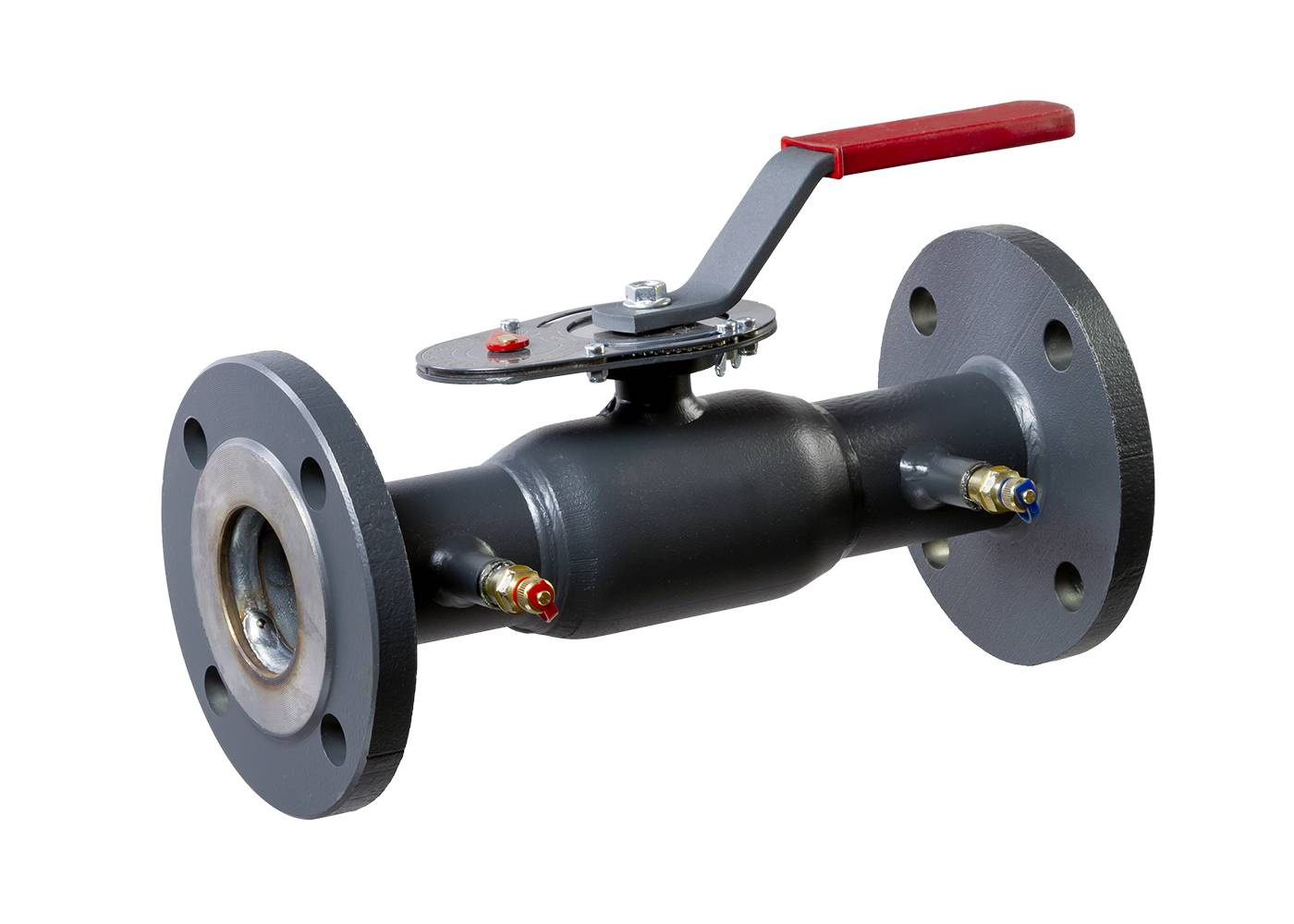

Клапан RJIP BaBV3 FF DN100 PN25. Артикул Ридан: 065N9548GR.

Параметры исполнения: DN100; PN25; Kvs 157 м³/ч.

Клапан предназначен для наладки расчётного распределения расхода в трубопроводных системах зданий и может выполнять запорную функцию. Шкала позволяет задавать пропускную способность. Для точного измерения расхода изготовитель рекомендует прямые участки трубопровода 5DN до клапана и 2DN после него.

Технические характеристики

Номинальный диаметр DN, мм100

Номинальное давление PN, бар25

Пропускная способность Kvs, м³/ч157

Присоединение к трубопроводуФланцевое (FF)

Основные параметры

Номинальный диаметр DN, мм

100

Номинальное давление PN, бар

25

Пропускная способность Kvs, м³/ч

157

Рекомендуемый перепад давления на клапане, не более, бар

1

Конструкция и условия эксплуатации

Присоединение к трубопроводу

Фланцевое (FF)

Температура рабочей среды, °C

−20…+150

Рабочая среда

Вода; растворы гликолей до 50 %

pH рабочей среды

7–10

Класс герметичности

А по ГОСТ 9544-2005

Материал корпуса

Сталь 20

Материал штока

Нержавеющая сталь

Материал шара

Нержавеющая сталь

Уплотнение шара

PTFE, армированный углеволокном

Сальниковое уплотнение

EPDM

Габаритные размеры

A, мм

159

B, мм

108

D, мм

101

H, мм

166

W, мм

85

N, мм

119

M, мм

140

I, мм

113

L, мм

410

S, мм

400

F, мм

230

Масса, кг

18,90

Монтаж

Монтажное положение

Любое, с соблюдением направления потока
