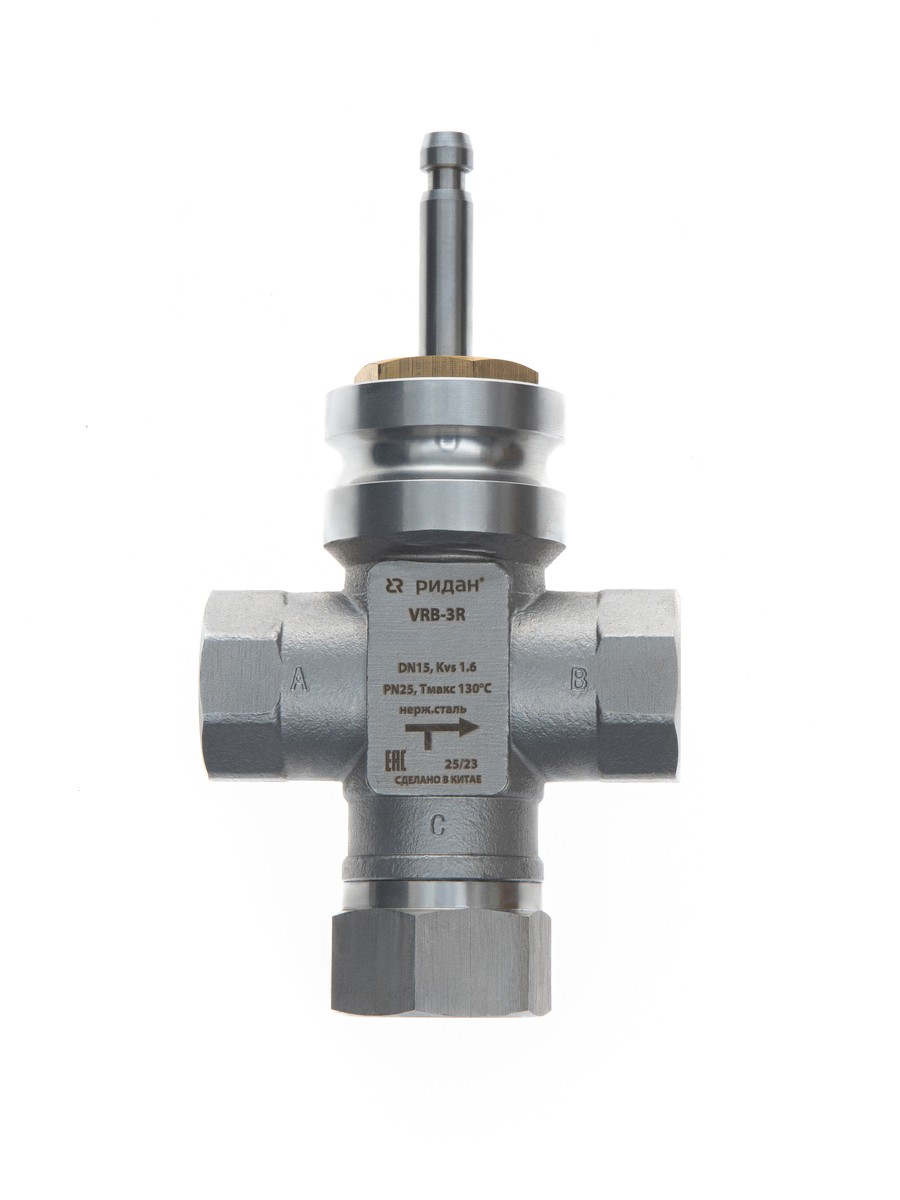

065Z0214R регулирующий клапан VRB-3R DN15 PN25 Kvs 2,5

Ридан

Регулирующий клапан Ридан VRB-3R (арт. 065Z0214R): DN15, PN25, Kvs 2,5 м³/ч. Присоединение к трубопроводу: внутренняя резьба.

Рабочая среда: Вода / 50% водный раствор гликоля. Температура рабочей среды: 0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока).

Корпус: Нержавеющая сталь. Конус: Нержавеющая сталь. Шток: Нержавеющая сталь. Уплотнение: PTFE, EPDM. Герметичность затвора по ГОСТ 9544: Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs. Привод или регулирующий блок: AMV(E)-1000R.

Технические характеристики

DN DN15

PN PN25

Kvs Kvs 2,5 м³/ч

Присоединение Внутренняя резьба

Основные параметры

Динамический диапазон регулирования

'>50:1

Номинальный диаметр (DN), мм

15

Номинальное давление (PN), бар

25

Максимально допустимый перепад давлений, бар

AMV(E)-1000R: 3

Коэффициент начала кавитации

≥ 0,5

Пропускная способность Kvs, м³/ч

2,5

Характеристика регулирования

Логарифмическая

Рабочая среда и материалы

Ход штока, мм

13

Корпус

Нержавеющая сталь

Температура рабочей среды, °С

0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока)

Рабочая среда

Вода / 50% водный раствор гликоля

Уплотнение

PTFE, EPDM

Шток

Нержавеющая сталь

Конус

Нержавеющая сталь

Герметичность затвора по ГОСТ 9544

Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs

Монтаж и совместимость

H5, мм

30

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

L, мм

85

Тип присоединения к трубопроводу

Внутренняя резьба

H2, мм

60

G, дюйм

½

Вид привода или регулирующего блока

AMV(E)-1000R

H₁, мм

90

h, mm

75

H’, мм

355

Дополнительные данные

PH среды

Мин. 7 , Макс 10

Масса, кг, не более

1,3

EAN (single-pack)

4640209959493
