065Z0429R поворотный клапан HFE-3R DN25 PN6 Kvs 18

Ридан

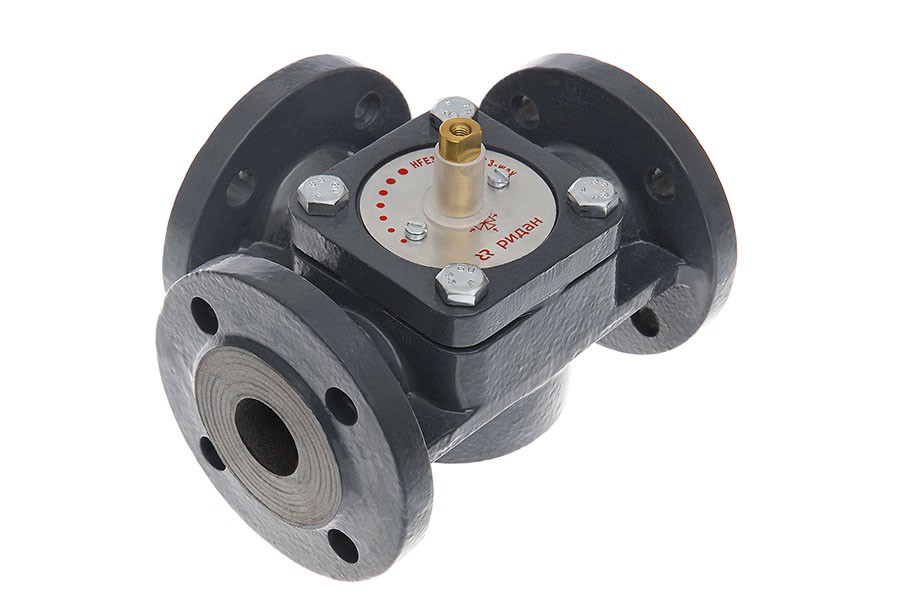

Поворотный регулирующий клапан Ридан HFE-3R (арт. 065Z0429R): DN25, PN6, Kvs 18 м³/ч. Присоединение к трубопроводу: фланцевое.

Рабочая среда: вода или 50% водный раствор гликоля. Температура рабочей среды: 2-110 °C.

Корпус: Серый чугун EN-GJL-250 (GG25). Запорный элемент: Латунная отливка CuZn36Pb2As (BrassDZR,CW602N). Уплотнение: EPDM. Герметичность затвора: При разделение- неболее 0,75% потока; при смешении- не более 1,5% потока. Привод или регулирующий блок: AMB-162R.

Технические характеристики

DN DN25

PN PN6

Kvs Kvs 18 м³/ч

Присоединение Фланцевое

Основные параметры

Номинальный диаметр (DN), мм

25

Номинальное давление (PN), бар

6

Максимально допустимый перепад давлений, бар

0,5

Пропускная способность Kvs, м³/ч

18

Характеристика регулирования

Линейная

Рабочая среда и материалы

Корпус

Серый чугун EN-GJL-250 (GG25)

Температура рабочей среды, °С

2-110

Герметичность затвора (объем протечки / класс герметичности)

При разделение- неболее 0,75% потока; при смешении- не более 1,5% потока

Уплотнение

EPDM

Рабочая среда

вода или 50% водный раствор гликоля

Запорный элемент (шар, диск, золотник)

Латунная отливка CuZn36Pb2As (BrassDZR,CW602N)

Монтаж и совместимость

H, мм

136

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

L, мм

150

D, мм

11,5

B, мм

50

Тип присоединения к трубопроводу

Фланцы, PN=6 бар

DC, мм

75

Вид привода или регулирующего блока

AMB-162R

H₁, мм

140

Дополнительные данные

PH среды

Мин. 7 , Макс 10

n

4

Масса, кг, не более

4,6

Крутящий момент при PN, Нм

5

EAN (single-pack)

4680580031760

L₁, мм

75

EAN (multi-pack)

4680580031777

Количество (multi-pack)

4

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан 065Z0429R: Паспорт pdf · 0,41 МБ Ридан 065Z0429R: Руководство по эксплуатации pdf · 0,46 МБ

Запросить документацию или ПО
