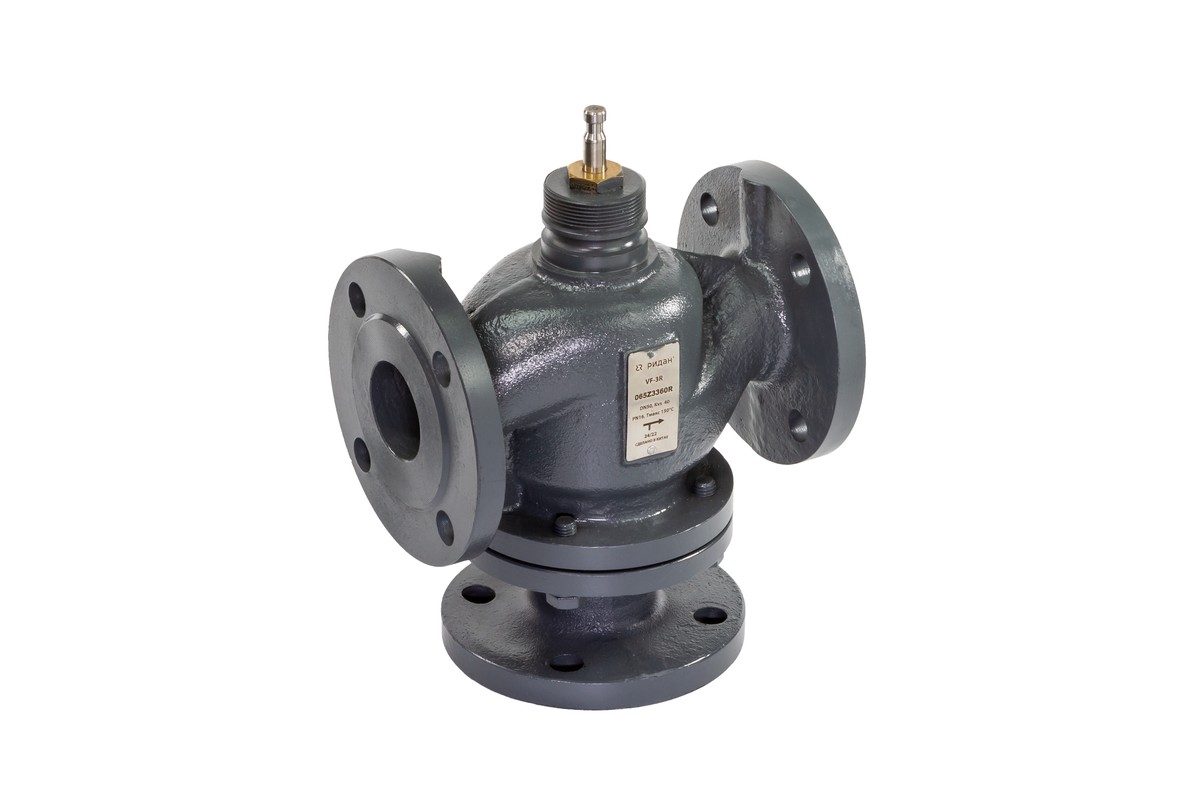

065Z3361R регулирующий клапан VF-3R DN65 PN16 Kvs 55

Ридан

Регулирующий клапан Ридан VF-3R (арт. 065Z3361R): DN65, PN16, Kvs 55 м³/ч. Присоединение к трубопроводу: фланцевое.

Рабочая среда: вода или 50% водный раствор гликоля. Температура рабочей среды: 0 (-5)-150. При температуре от -5 до 0 °С требуется подогреватель штока.

Корпус: Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10). Конус: Нержавеющая сталь. Шток: Нержавеющая сталь. Уплотнение: PTFE, FPM. Герметичность затвора: Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs. Привод или регулирующий блок: AMV(E)-1800R; AMV(E)-2000R SU/SD.

Технические характеристики

DN DN65

PN PN16

Kvs Kvs 55 м³/ч

Присоединение Фланцевое

Основные параметры

Динамический диапазон регулирования

>50 : 1

Номинальный диаметр (DN), мм

65

Номинальное давление (PN), бар

16

Коэффициент начала кавитации

0,45

Пропускная способность Kvs, м³/ч

55

Характеристика регулирования

проход А-АВ: логарифмическая; проход В-ВА: линейная

Рабочая среда и материалы

Ход штока, мм

20

Корпус

Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)

Температура рабочей среды, °С

0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока

Герметичность затвора (объем протечки / класс герметичности)

Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,

Рабочая среда

вода или 50% водный раствор гликоля

Уплотнение

PTFE, FPM

Шток

Нержавеющая сталь

Конус

Нержавеющая сталь

Монтаж и совместимость

H5, мм

77

H, мм

206

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

L, мм

290

D, мм

185

Тип присоединения к трубопроводу

Фланцы, РN = 16 бар, по EN1092-2

H2, мм

183

Вид привода или регулирующего блока

AMV(E)–1800R; AMV(E)–2000R SU/SD;

Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар

4 бара;

h, mm

66

H’, мм

547

Дополнительные данные

PH среды

Мин. 7 , Макс 10

n

4

k, мм

145

Масса, кг, не более

18

EAN (single-pack)

5702424649609

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан 065Z3361R: Паспорт pdf · 0,57 МБ Ридан 065Z3361R: Руководство по эксплуатации pdf · 0,73 МБ
