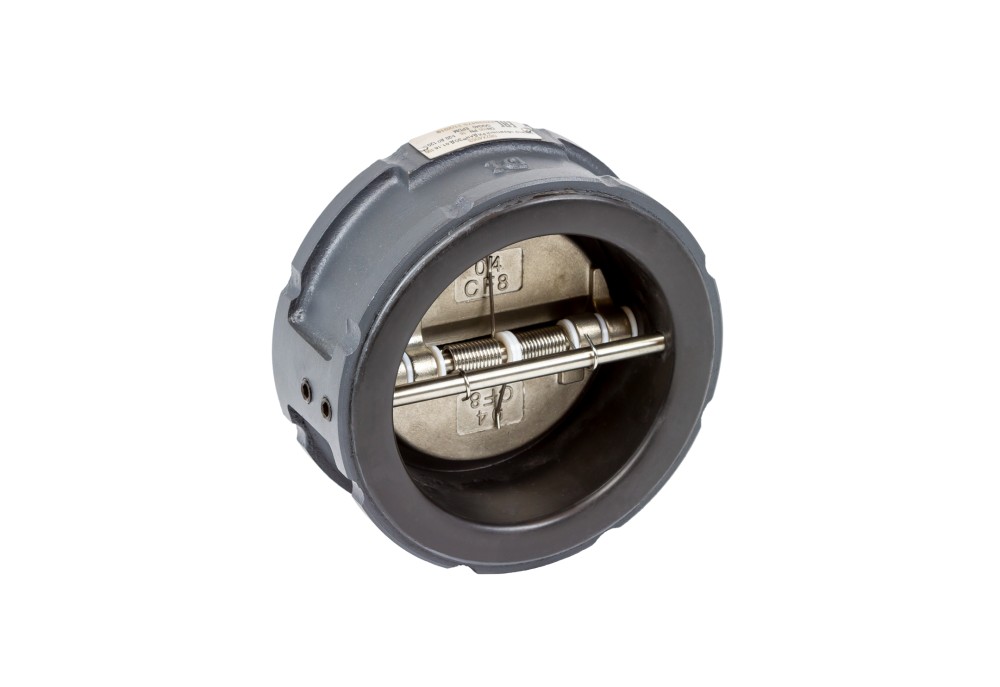

082X4045R затвор обратный двустворчатый Ридан ЗОД, DN400, PN16, межфланцевое

Ридан

Затвор обратный двустворчатый Ридан ЗОД (арт. 082X4045R); DN400; PN16; присоединение: Межфланцевый; Kv 8565 м³/ч.

Рабочая среда: Вода системы отопления, ГВС, ХВС, в т.ч. питьевая, раствор гликоля до 50%Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013). Температура рабочей среды: от -10 до +100.

корпус: Чугун GGG40 с покрытием EPDM; затвор: Коррозионностойкая сталь AISI304; пружина: Коррозионностойкая сталь AISI304; прокладка: EPDM; герметичность: ГОСТ 9544-2015, Класс А.

Технические характеристики

Серия ЗОД

DN 400

PN 16

Присоединение Межфланцевое

Основные параметры

Номинальное давление (PN), бар

16

Присоединение к трубопроводу

Межфланцевый

пропускная способность Kv, куб.м/ч

8565

Обозначение

РИДАН-ЗОД.01.16.400

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN

Материалы и конструкция

Корпус

Чугун GGG40 с покрытием EPDM

Герметичность затвора (объем протечки/класс герметичности)

ГОСТ 9544-2015, Класс А

Прокладка

EPDM

Пружина

Коррозионностойкая сталь AISI304

Ось

Коррозионностойкая сталь AISI304

Минимальный перепад давления начала открытия затвора, МПа

0,0004

Пластина

Коррозионностойкая сталь AISI304

Втулка

PTFE

Винт

Сталь

Рабочая среда и температуры

Температура окружающей среды, °С

от -10 до +70

Температура транспортировки и хранения, С

От -40 до +50

Температура рабочей среды, °С

от -10 до +100

Рабочая среда

Вода системы отопления, ГВС, ХВС, в т.ч. питьевая, раствор гликоля до 50%Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).

Размеры и масса

k, мм

140

Номинальный диаметр (DN), мм

400

Масса, кг, не более

60

L, мм

145

D1, мм

495

D2, мм

410

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан 082X4045R: Паспорт pdf · 0,37 МБ Ридан 082X4045R: Руководство по эксплуатации pdf · 0,59 МБ
