082X4535R затвор дисковый Ридан ЗДМ, DN125, PN16, привод АМБ

Ридан

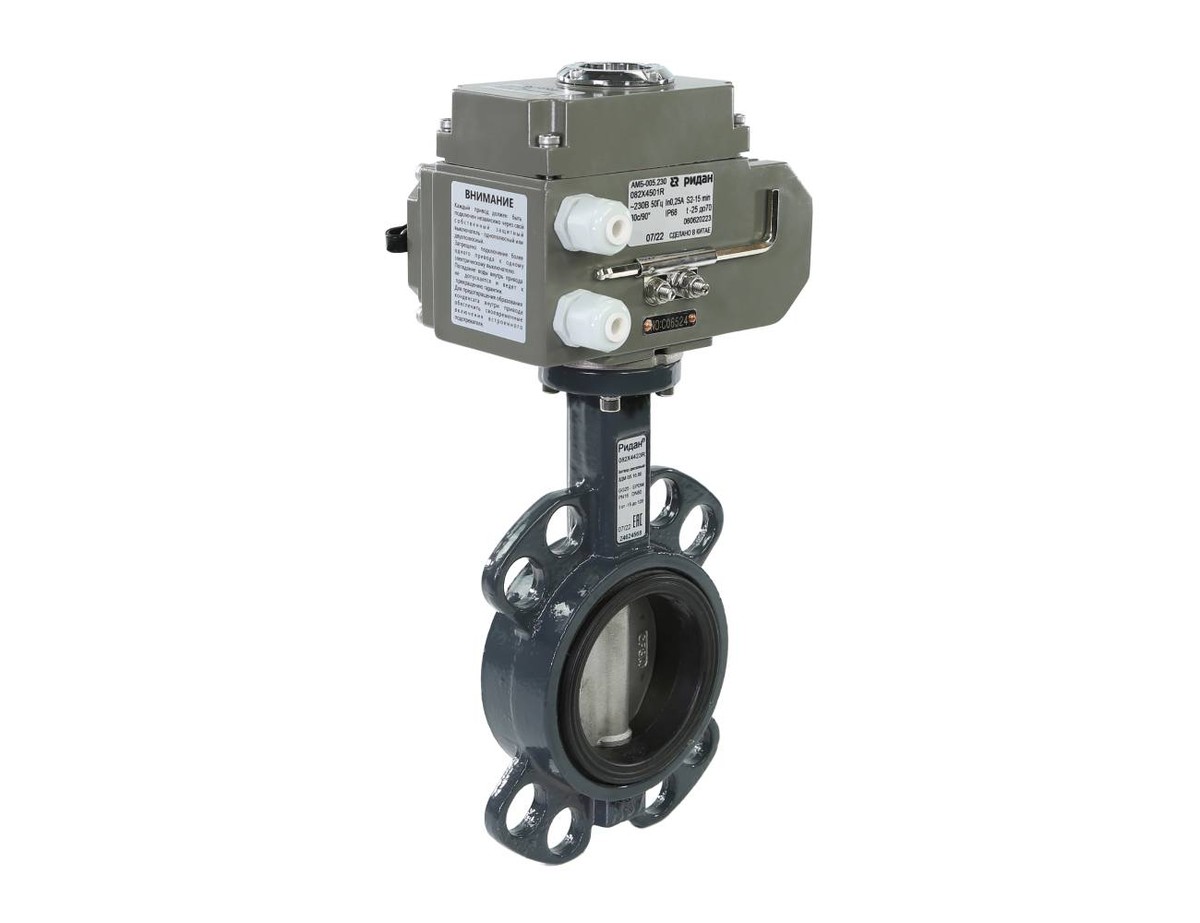

Дисковый поворотный затвор Ридан ЗДМ (арт. 082X4535R): DN125, PN16, центрирующие проушины, исполнение с электрическим приводом АМБ.

Рабочие среды: холодная вода, горячая вода, питьевая вода и водогликолевый раствор с содержанием гликоля 50%. Температура рабочей среды: от -15 до +120 °С. Максимальное рабочее давление при +20 °С: 16 бар.

Питание привода: 220±10% В, 50 Гц; ток 0,35 А; время поворота на 90°: 30 с; IP68. Мощность привода 15 Вт, крутящий момент 100 Н·м. Материал корпуса: высокопрочный чугун GGG40. Материал уплотнения: EPDM. Материал диска: чугун с эпоксидным покрытием GJS 400-15. Герметичность: ГОСТ 9544-2015 Класс А. Масса не более 10,9 кг.

Технические характеристики

DN 125

PN 16

Присоединение Центрирующие проушины

Исполнение с электрическим приводом АМБ

Основные параметры

Исполнение

с электрическим приводом АМБ

Номинальный диаметр (DN), мм

125

Номинальное давление (PN), бар

16

Напряжение питания, В

220±10% В, 50 Гц

Ток, А

0.35

Мощность электропривода, Вт

15

Крутящий момент электропривода, Н·м

100

Время поворота на 90°, с

30

Класс защиты IP

68

Тип присоединения к трубопроводу

Центрирующие проушины

Адаптер

Код: 082X4485R

Материалы и уплотнения

Материал корпуса

Высокопрочный чугун GGG40

Материал уплотнения

EPDM

Материал диска

чугун с эпоксидным покрытием GJS 400-15

Рабочие условия

Рабочая среда

Холодная вода, 50% гликоль, горячая вода, питьевая вода (жидкости группы 1 и 2 согласно ТР ТС 032/2013).

Максимальное рабочее давление среды при температуре +20С (Рр), бар

16

Температура окружающей среды, °С

от -15 до +70

Температура рабочей среды, °С

от -15 до +120

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN

Эксплуатация и ресурс

Назначенный ресурс работы

2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.

Условия транспортировки и хранения

Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ- излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ 9544-2015 Класс А

Дополнительные требования

Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды. Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.

Размеры и масса

Масса, кг, не более

10.9

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога
