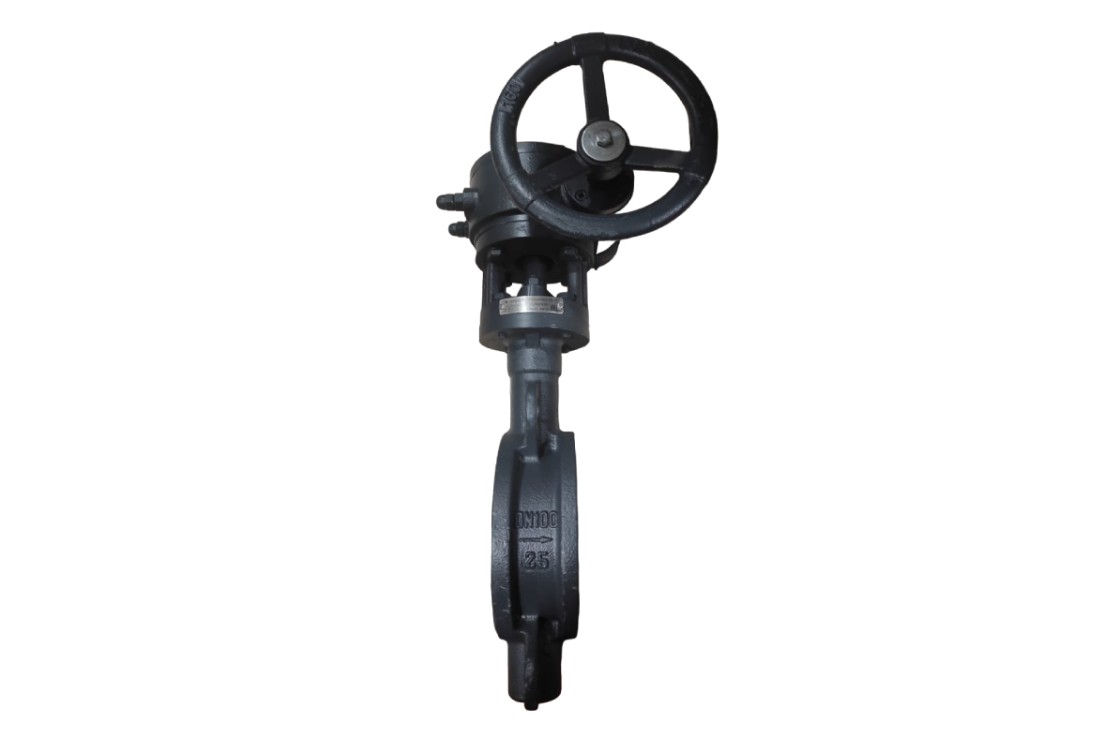

082X4767R затвор дисковый Ридан ЗДМ 2WG, DN250, PN25, ручной редуктор

Ридан

Дисковый поворотный затвор Ридан ЗДМ 2WG (арт. 082X4767R): DN250, PN25, тип присоединения: межфланцевое; исполнение: с ручным редукторным приводом.

Рабочие среды: холодная вода, горячая вода, питьевая вода и водогликолевый раствор с содержанием гликоля 50%. Температура рабочей среды: от -29 до +425 °С. Максимальное рабочее давление при +20 °С: 25 бар.

Материал корпуса: углеродистая сталь WCB. Материал уплотнения: Графит. Герметичность: ГОСТ 9544-2015 Класс А.

Технические характеристики

DN 250

PN 25

Присоединение Межфланцевое

Исполнение с ручным редукторным приводом

Основные параметры

Номинальный диаметр (DN), мм

250

Исполнение

с ручным редукторным приводом

Номинальное давление (PN), бар

25

Тип присоединения к трубопроводу

Межфланцевое

Материалы и уплотнения

Материал уплотнения

Графит

Материал корпуса

Углеродистая сталь WCB

Рабочие условия

Температура окружающей среды, °С

От -29 до +70

Максимальное рабочее давление среды при температуре +20С (Рр), бар

25

Температура рабочей среды, °С

от -29 до +425

Рабочая среда

Холодная вода, 50% гликоль, горячая вода, питьевая вода (жидкости группы 1 и 2 согласно ТР ТС 032/2013).

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN

Эксплуатация и ресурс

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ 9544-2015 Класс А

Дополнительные требования

Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.

Назначенный ресурс работы

2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.

Условия транспортировки и хранения

Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.

Размеры и масса

L, мм

76

D1, мм

370

H2, мм

560

D2, мм

330

L2, мм

95

D3, мм

250

L3, мм

185

D

280

ß

15

Z x d, мм

4x30

H1 мм

256

L1 ,мм

255

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан 082X4767R: Паспорт pdf · 0,42 МБ Ридан 082X4767R: Руководство по эксплуатации pdf · 0,8 МБ
