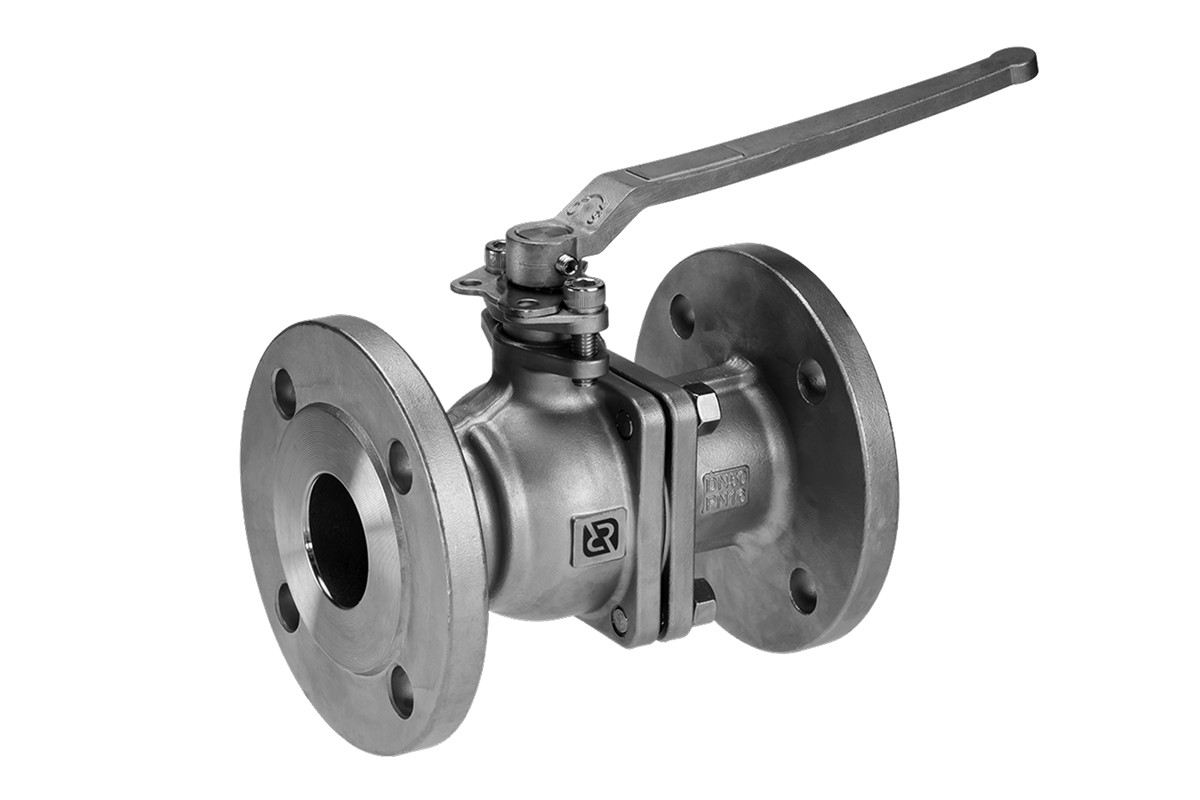

082X5070R шаровой кран Ридан BVS-FF, DN150, PN16, фланцевое

Ридан

Шаровой кран Ридан BVS-FF (арт. 082X5070R); номинальный диаметр DN150; номинальное давление PN16; присоединение: Фланцевое; пропускная способность Kvs 2249 м³/ч.

Рабочая среда: Вода систем ГВС, ХВС или вода и водогликолевые смеси с концентрацией до 60% для систем отопления и холодоснабжения с температурой от -40 до 150 °С. Температура рабочей среды: от -40 до 150 °С. Температура окружающей среды: от -40 до 70 °С.

Материал корпуса: AISI 316 (CF8M); управление: Рукоятка; герметичность затвора: Класс А по ГОСТ 9544.

Технические характеристики

DN 150

PN 16

Присоединение Фланцевое

Материал корпуса AISI 316 (CF8M)

Основные параметры

Номинальный диаметр (DN), мм

150

Номинальное давление (PN), бар

16

b

22

Пропускная способность Kvs, м³/ч

2249

Герметичность затвора (объем протечки / класс герметичности)

Класс А по ГОСТ 9544

Присоединение к трубопроводу

Фланцевое

c

22

Управление

Рукоятка

D

285

d2

212

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5 * PN

H

278

L

350

f

3

D1

240

W

600

Материалы и уплотнения

Материал корпуса

AISI 316 (CF8M)

Рабочая среда и температуры

Температура окружающей среды, °С

от -40 до 70 °С

Температура рабочей среды, °С

от -40 до 150 °С

Рабочая среда

Вода систем ГВС, ХВС или вода и водогликолевые смеси с концентрацией до 60% для систем отопления и холодоснабжения с температурой от -40 до 150 °С.

Габариты и присоединительные размеры

Масса, кг, не более

52,2

Ød x n

Ø22 — 8 отв.

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан 082X5070R: Паспорт pdf · 0,37 МБ Ридан 082X5070R: Руководство по эксплуатации pdf · 0,65 МБ

Запросить документацию или ПО
