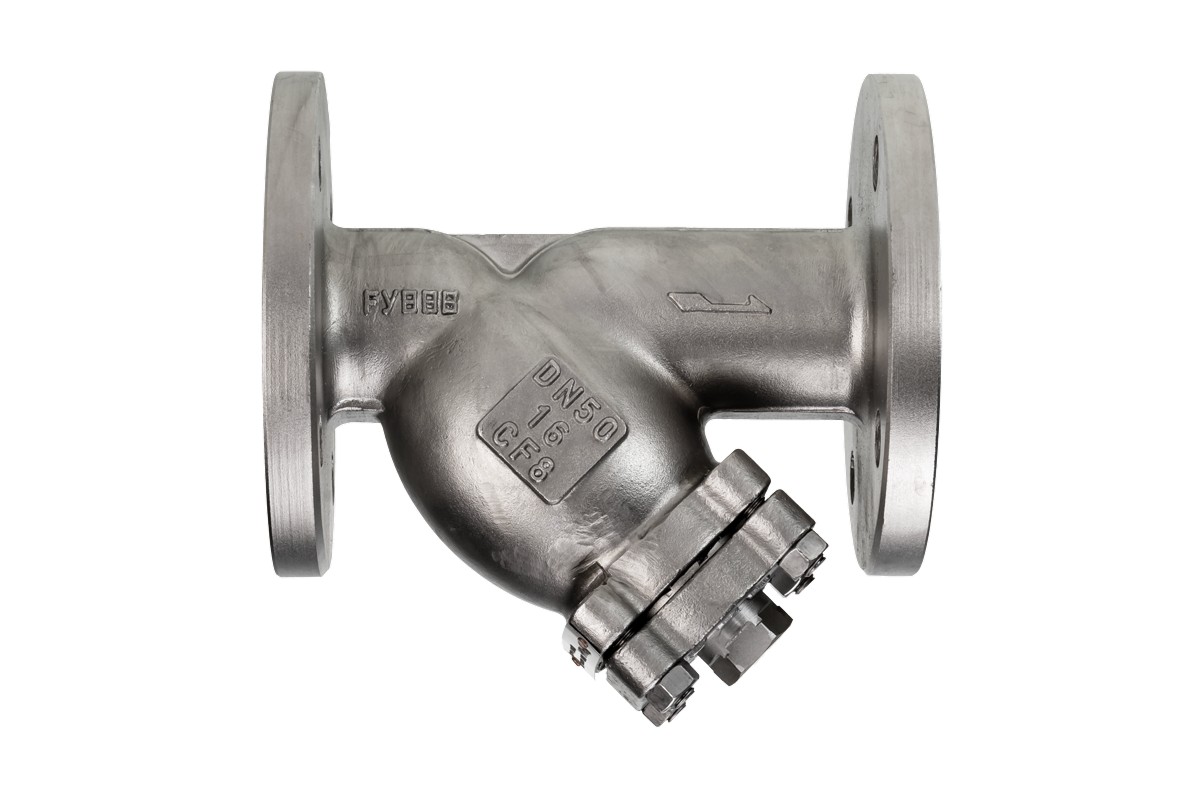

082X5162R фильтр сетчатый Ридан ФСФ DN25, PN16/25/40, фланцевое

Ридан

Фильтр сетчатый Ридан ФСФ (арт. 082X5162R) имеет DN25, PN16/25/40 и фланцевое присоединение. Пропускная способность Kv 5,8 / 9,7 (в соответствии с размером ячейки) м³/ч.

Рабочая среда: Вода систем отопления, холодоснабжения, ГВС, ХВС, в том числе питьевая, растворы гликоля до 60%. Температура рабочей среды: От -40°С до +150. Температура окружающей среды: От -40°C до +70.

Конструкция: корпус: Нержавеющая сталь AISI316 (CF8M); фильтрующий элемент: Нержавеющая сталь AISI316; размер ячейки фильтрующего элемента, мм: 0,6 / 1; прокладка крышки: Графит; масса, не более: 3,6 кг.

Технические характеристики

Серия ФСФ

DN 25

PN 16/25/40

Присоединение Фланцевое

Основные параметры

Номинальное давление (PN), бар

16/25/40

Ответные фланцы (обеспечиваются силами заказчика)

Фланцы по ГОСТ 33259-2015, Исполнение В, тип 01 или тип 11

b

16

Присоединение к трубопроводу

Фланцевый

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5 * PN

Kv, куб.м/ч

5,8 / 9,7 (в соответствии с размером ячейки)

f

2

Материалы и конструкция

Корпус

Нержавеющая сталь AISI316 (CF8M)

Фильтрующий элемент сетка

Нержавеющая сталь AISI316

Прокладка крышки

Графит

Рабочая среда и температуры

Температура окружающей среды, °С

От -40°C до +70

Температура транспортировки и хранения, °С

от -50 °С до +40 °С

Температура рабочей среды, °С

От -40°С до +150

Рабочая среда

Вода систем отопления, холодоснабжения, ГВС, ХВС, в том числе питьевая, растворы гликоля до 60%

Максимальное давление для рабочей среды раствор гликоля, бар

40

Размеры и масса

Номинальный диаметр (DN), мм

25

Масса, кг, не более

3,6

H, мм

100

L, мм

160

Диаметр D, мм

115

Диаметр D1, мм

85

H₁, мм

165

Диаметр D2, мм

68

n-Ød (шт-мм)

4 - Ø14

Размер ячейки фильтрующего элемента, мм

0,6 / 1

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан 082X5162R: Паспорт pdf · 0,36 МБ Ридан 082X5162R: Руководство по эксплуатации pdf · 0,48 МБ
