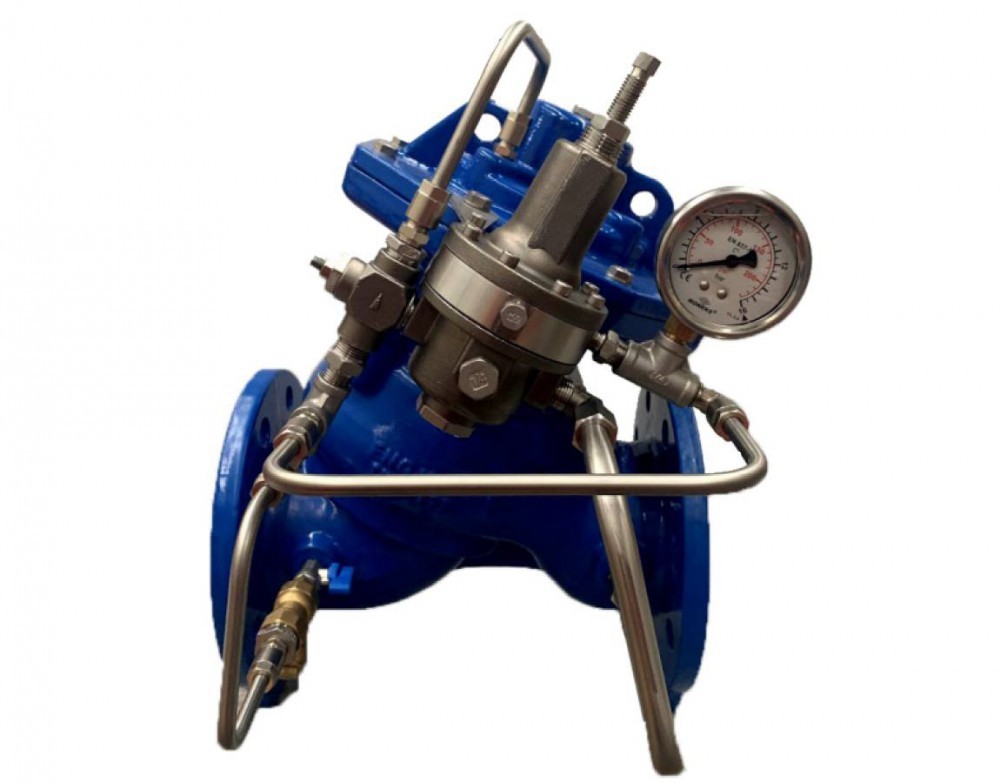

082X6144RL регулятор давления C301-R DN125, PN16, 0,5...8 бар

Ридан

Регулятор давления «до себя» Ридан C301-R (арт. 082X6144RL): DN125, PN16, фланцевое присоединение. Диапазон настройки 0,5...8 бар, Kv 350 м³/ч, максимальный расход 220 м³/ч.

Рабочая среда: Вода техническая, систем отопления, систем питьевого и горячего водоснабжения. Температура рабочей среды: от +1 до +80 °C; температура окружающей среды: от +1 до +40 °C.

Минимальная разность входного и выходного давлений для штатной работы: 1,5 бар. Герметичность затвора: ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с).

Технические характеристики

DN DN125

PN PN16

Диапазон настройки 0,5...8 бар

Kv 350 м³/ч

Основные параметры

Номинальный диаметр (DN), мм

125

Номинальное давление (PN), бар

16

Тип присоединения к трубопроводу

Фланцевое

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с)

Максимальный расход через клапан, м³/ч

220

Возможные диапазоны настроек задающего клапана импульсной арматуры, бар

От 0,5 бар до 8 бар

Минимальный расход* через клапан, м³/ч

12

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN

Kv, куб.м/ч

350

Мин. разность входного и выходного давлений для штатной работы регулятора, бар

1,5

Рабочая среда и температуры

Температура окружающей среды, °С

от +1 до +40

Температура рабочей среды, °С

от +1 до +80

Рабочая среда

Вода техническая, систем отопления, систем питьевого и горячего водоснабжения

Монтаж и габариты

Масса, кг, не более

50

H, мм

450

Ответные фланцы (обеспечиваются силами заказчика)

ГОСТ 33259. Исполнение В, тип 01 или тип 11

L, мм

400

Монтажное положение

Регулятор может устанавливаться как на вертикальном трубопроводе, так и на горизонтальном - крышкой вверх. При любом монтажном положении следует обеспечить положение управляющего клапана импульсной арматуры - крышкой вверх.

h., мм

328

Ширина В (перпендикулярно плоскости эскиза), мм

250

Эксплуатационные примечания

Примечание*:

Минимальный расход - значение расхода в продолжительном режиме, при котором работа регулятора может быть нестабильной, при этом сам регулятор будет выполнять свою основную функцию. В таком случае рекомендуется применить регулятор меньшего размера (при условии его применимости на максимальном расходе), либо его установка на параллельный трубопровод к основному регулятору.При отсутствии расхода регулятор герметично закрыт, сохраняя после себя заданное сниженное давление.
