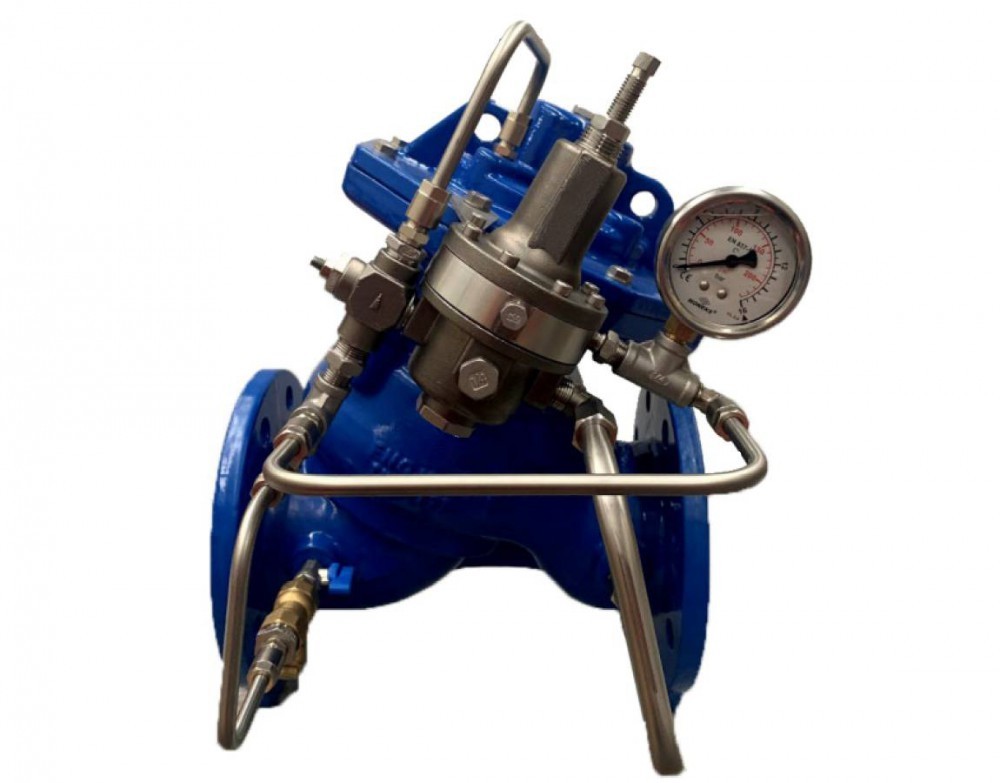

082X6151RL2 регулятор давления C301-R DN80, PN25, 2...16 бар

Ридан

Регулятор давления «до себя» Ридан C301-R (арт. 082X6151RL2): DN80, PN25, фланцевое присоединение. Диапазон настройки 2...16 бар, Kv 140 м³/ч, максимальный расход 90 м³/ч.

Рабочая среда: Вода техническая, систем отопления, систем питьевого и горячего водоснабжения. Температура рабочей среды: от +1 до +80 °C; температура окружающей среды: от +1 до +40 °C.

Минимальная разность входного и выходного давлений для штатной работы: 1,5 бар. Герметичность затвора: ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с).

Технические характеристики

DN DN80

PN PN25

Диапазон настройки 2...16 бар

Kv 140 м³/ч

Основные параметры

Номинальный диаметр (DN), мм

80

Номинальное давление (PN), бар

25

Тип присоединения к трубопроводу

Фланцевое

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с)

Максимальный расход через клапан, м³/ч

90

Возможные диапазоны настроек задающего клапана импульсной арматуры, бар

От 2 бар до 16 бар

Минимальный расход* через клапан, м³/ч

2

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN

Kv, куб.м/ч

140

Мин. разность входного и выходного давлений для штатной работы регулятора, бар

1,5

Рабочая среда и температуры

Температура окружающей среды, °С

от +1 до +40

Температура рабочей среды, °С

от +1 до +80

Рабочая среда

Вода техническая, систем отопления, систем питьевого и горячего водоснабжения

Монтаж и габариты

Масса, кг, не более

28

Ответные фланцы (обеспечиваются силами заказчика)

ГОСТ 33259. Исполнение В, тип 01 или тип 11

H, мм

370

L, мм

310

Монтажное положение

Регулятор может устанавливаться как на вертикальном трубопроводе, так и на горизонтальном - крышкой вверх. При любом монтажном положении следует обеспечить положение управляющего клапана импульсной арматуры - крышкой вверх.

h., мм

273

Ширина В (перпендикулярно плоскости эскиза), мм

205

Эксплуатационные примечания

Примечание*:

Минимальный расход - значение расхода в продолжительном режиме, при котором работа регулятора может быть нестабильной, при этом сам регулятор будет выполнять свою основную функцию. В таком случае рекомендуется применить регулятор меньшего размера (при условии его применимости на максимальном расходе), либо его установка на параллельный трубопровод к основному регулятору.При отсутствии расхода регулятор герметично закрыт, сохраняя после себя заданное сниженное давление.
