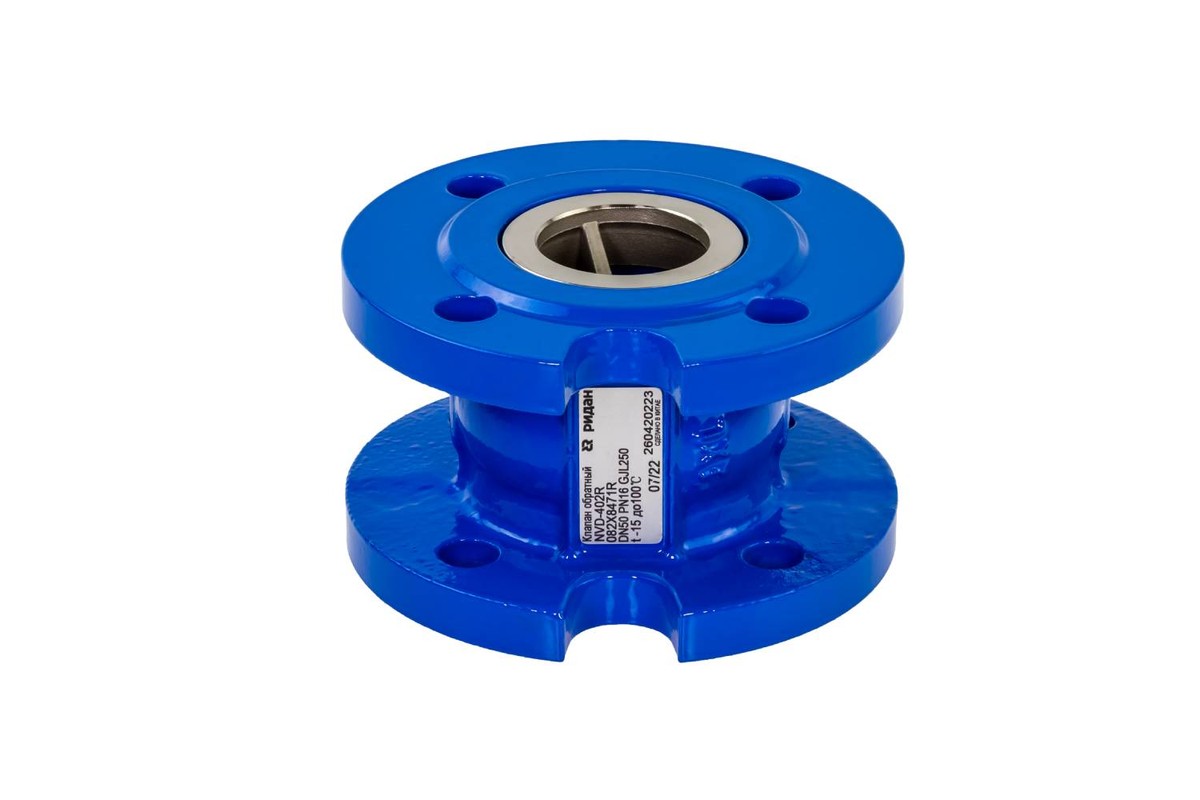

082X8470R клапан обратный Ридан NVD-402R, DN40, PN16, фланцевое

Ридан

Клапан обратный Ридан NVD-402R (арт. 082X8470R); DN40; PN16; присоединение: Фланцевое; Kvs 99 м³/ч.

Рабочая среда: Вода, гликолевые растворы до 50%. Температура рабочей среды: от -15 до +100.

корпус: Чугун GJL250; затвор: Корр.ст.сталь А351 CF8; пружина: Корр.ст.сталь AISI302; уплотнение: EPDM; герметичность: ГОСТ9544, Класс А.

Технические характеристики

Серия NVD-402R

DN 40

PN 16

Присоединение Фланцевое

Основные параметры

Номинальное давление (PN), бар

16

Присоединение к трубопроводу

Фланцевое

Гидравлическая характеристика (KVs), м³/ч

99

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN

Материалы и конструкция

Корпус

Чугун GJL250

Герметичность затвора (объем протечки/класс герметичности)

ГОСТ9544, Класс А

Уплотнение

EPDM

Шток

Корр.ст.сталь А351 CF8

Затвор клапана

Корр.ст.сталь А351 CF8

Пружина

Корр.ст.сталь AISI302

Направляющая

Корр.ст.сталь А351 CF8

Давление открытия клапана при движении потока вверх (без пружины), мм.в.ст.

125

Втулка

Латунь CW617N

Рабочая среда и температуры

Температура окружающей среды, °С

от -20 до +70

Температура рабочей среды, °С

от -15 до +100

Рабочая среда

Вода, гликолевые растворы до 50%

Размеры и масса

A, мм

100

Номинальный диаметр (DN), мм

40

Масса, кг, не более

5,6

D, мм

97

C, мм

165

Давление открытия клапана при движении потока вверх, мм.в.ст.

639

Давление открытия клапана при движении потока вниз, мм.в.ст.

382

Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст.

510

P, мм

80

Аналоги и замена
