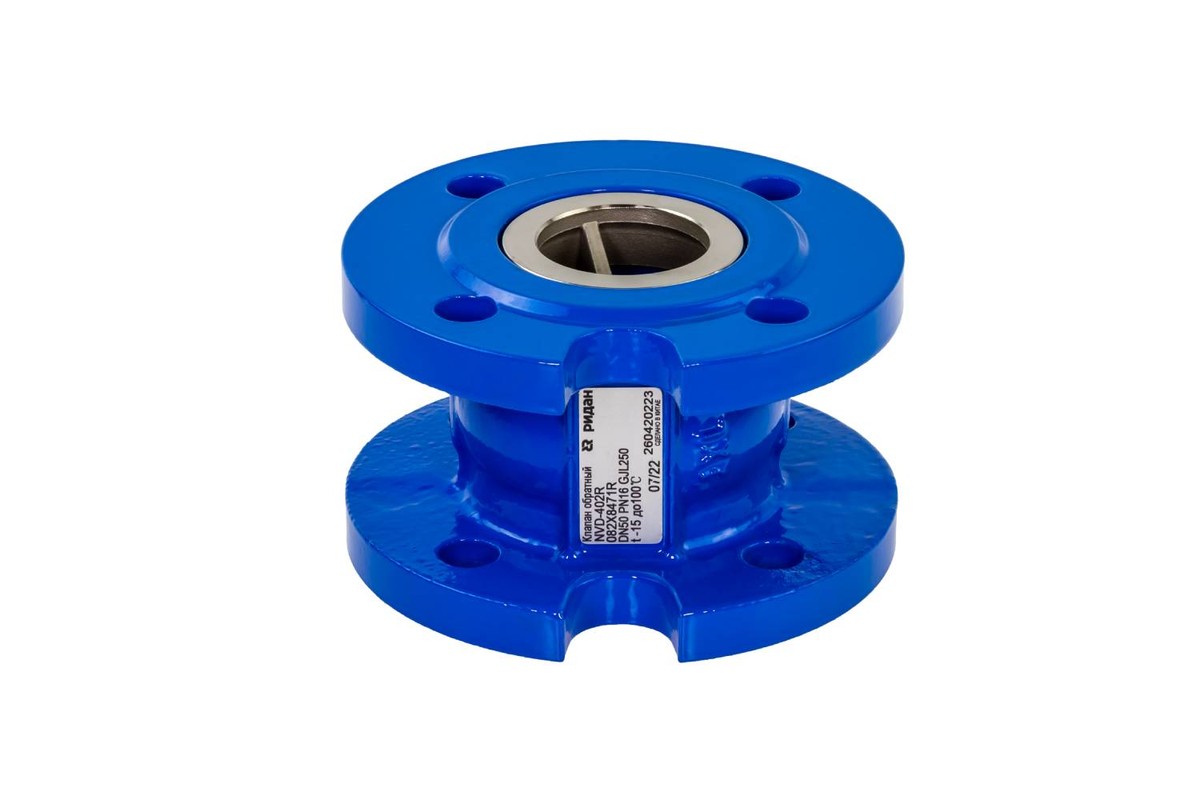

Name: Клапан обратный Ридан NVD-402R, DN200, PN16, фланцевое (082X8477R)
Brand: Ридан
SKU: 082X8477R
Price: 78713.00 RUB
Availability: SoldOut

Ридан

Клапан обратный Ридан NVD-402R (арт. 082X8477R); DN200; PN16; присоединение: Фланцевое; Kvs 985 м³/ч.

Рабочая среда: Вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%.(жидкости группы 1 и 2 согласно ТР ТС 032/2013). Температура рабочей среды: от -15 до +100.

корпус: Чугун GJL250; затвор: Чугун GJL250; пружина: Корр.ст.сталь AISI302; уплотнение: EPDM; герметичность: ГОСТ9544, Класс А.

Технические характеристики

Серия NVD-402R

DN 200

PN 16

Присоединение Фланцевое

Основные параметры

Номинальное давление (PN), бар

16

Присоединение к трубопроводу

Фланцевое

Гидравлическая характеристика (KVs), м³/ч

985

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN

Материалы и конструкция

Корпус

Чугун GJL250

Герметичность затвора (объем протечки/класс герметичности)

ГОСТ9544, Класс А

Уплотнение

EPDM

Шток

Корр.ст.сталь AISI302

Затвор клапана

Чугун GJL250

Пружина

Корр.ст.сталь AISI302

Направляющая

Чугун GJL250

Давление открытия клапана при движении потока вверх (без пружины), мм.в.ст.

208

Втулка

Латунь CW617N

Рабочая среда и температуры

Температура окружающей среды, °С

от -20 до +70

Температура рабочей среды, °С

от -15 до +100

Рабочая среда

Вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%.(жидкости группы 1 и 2 согласно ТР ТС 032/2013).

Размеры и масса

A, мм

300

Номинальный диаметр (DN), мм

200

Масса, кг, не более

48,6

D, мм

338

C, мм

340

Давление открытия клапана при движении потока вверх, мм.в.ст.

639

Давление открытия клапана при движении потока вниз, мм.в.ст.

221

Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст.

429

P, мм

194
