08GH3201R Комплект концевых выключателей, 2 контакта

Ридан

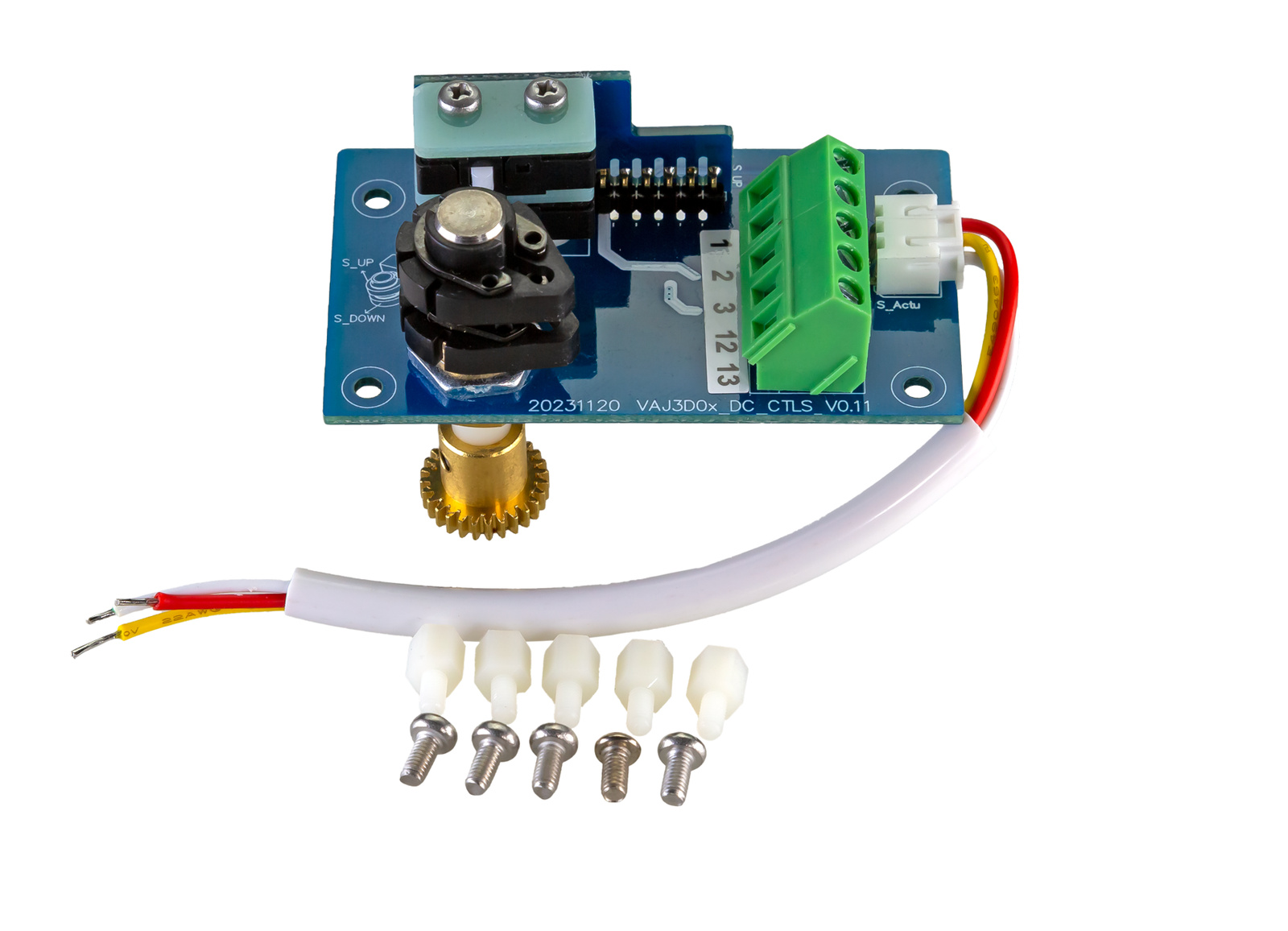

Комплект концевых выключателей 08GH3201R. Артикул Ридан: 08GH3201R.

Параметры исполнения: 2 контакта; настройка крайних положений: Кулачковая, раздельно для нижнего и верхнего положения; выходы обратной связи: 12 — крайнее нижнее положение; 13 — крайнее верхнее положение.

Комплект позволяет настроить отключение совместимого привода в верхнем и нижнем крайних положениях и получить сигналы обратной связи. Перед выбором проверяют точный артикул и дату выпуска привода.

Технические характеристики

Количество контактов2

Настройка крайних положенийКулачковая, раздельно для нижнего и верхнего положения

Выходы обратной связи12 — крайнее нижнее положение; 13 — крайнее верхнее положение

Назначение, совместимость и устройство

Назначение

Ограничение хода электропривода в настроенных крайних положениях

Количество контактов

2

Совместимые приводы, артикулы

082G6012R, 082G6011R, 082H0162R, 082H0163R, 082H3023R, 082H3024R, 082G3023R, 082G3024R

Ограничение по дате изготовления привода

Начиная с марта 2024 года

Настройка крайних положений

Кулачковая, раздельно для нижнего и верхнего положения

Выходы обратной связи

12 — крайнее нижнее положение; 13 — крайнее верхнее положение

Монтаж платы

На четыре стойки и четыре винта внутри привода

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан: Инструкция по монтажу 08GH3201R pdf · 0,77 МБ

Запросить документацию или ПО
