122W0101LR Узел АУУ-AQF-698-65-65-C-S Лев 0-10 В L, DN65, PN10, подключение слева, IP42

Ридан

Узел АУУ-AQF-698-65-65-C-S Лев 0-10 В L. Артикул Ридан: 122W0101LR.

Параметры исполнения: DN65; PN10; подключение слева.

Узел регулирует параметры или количество теплоносителя для поддержания температуры нагреваемого или охлаждаемого воздуха. В состав входят комбинированный регулирующий клапан, электропривод с аналоговым управлением и циркуляционный насос.

Технические характеристики

Присоединительный размер DN, мм65

Номинальное давление PN, бар10

Сторона подключения подающей магистралиСлева

Управляющий сигнал электроприводаАналоговый 0–10 (2–10) В

Назначение и исполнение

Назначение

Обвязка воздухонагревателей и воздухоохладителей

Сторона подключения подающей магистрали

Слева

Исполнение по напору насоса

L — стандартное

Основные параметры

Присоединительный размер DN, мм

65

Номинальное давление PN, бар

10

Максимальная температура теплоносителя, °C

95

Тепловая мощность при ΔT = 25 °C, кВт

698

Располагаемый напор узла, м вод. ст.

4

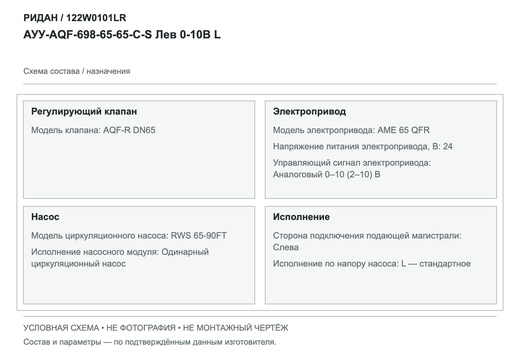

Комплектация

Модель клапана

AQF-R DN65

Модель электропривода

AME 65 QFR

Модель циркуляционного насоса

RWS 65-90FT

Исполнение насосного модуля

Одинарный циркуляционный насос

Отдельный регулятор перепада давления

Не предусмотрен: исполнение C

Электропривод

Напряжение питания электропривода, В

24

Управляющий сигнал электропривода

Аналоговый 0–10 (2–10) В

Условия эксплуатации

Регулируемая среда

Вода, подготовленная для систем теплоснабжения

Степень защиты узла

IP42

Температура окружающей среды при работе, °C

0…+50

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан: ТО АУУ с AQT-R pdf · 0,61 МБ

Запросить документацию или ПО
