122W7157L этажный распределительный узел Ридан TDU.7R DN40-7L-20-APT15, PN10, 16 бар

Ридан

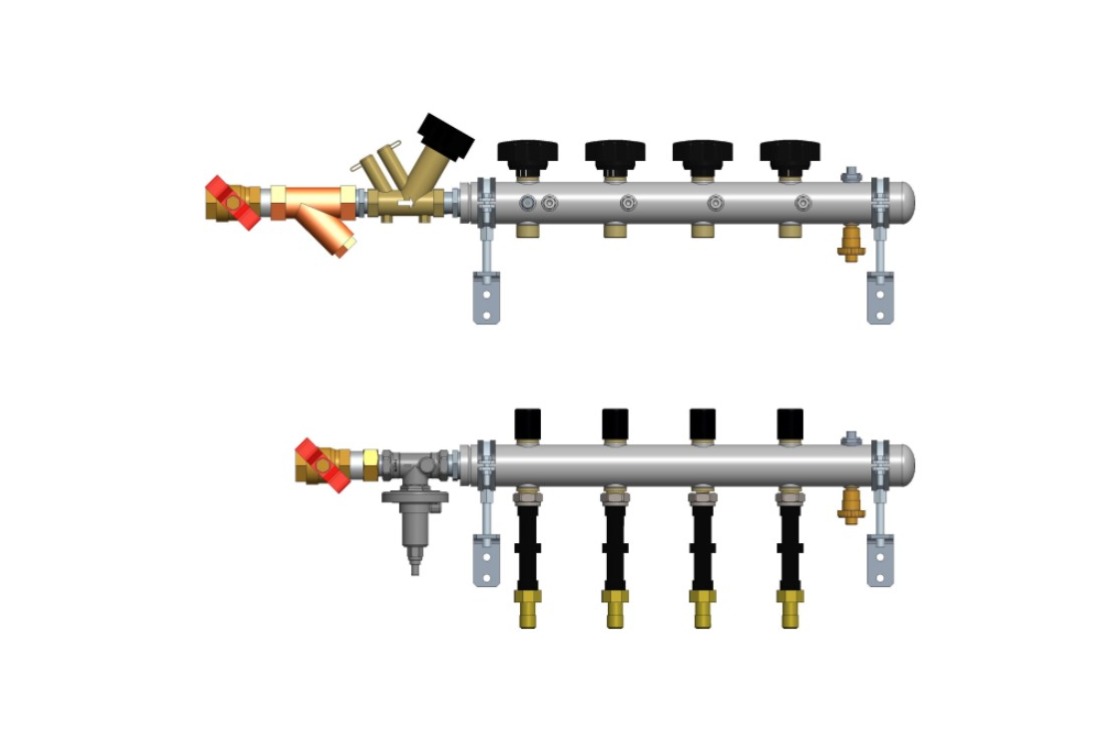

Этажный распределительный узел Ридан TDU.7R DN40-7L-20-APT15 (арт. 122W7157L) предназначен для присоединения к горизонтальной системе отопления. Коллектор DN40, 7 отводов, левое исполнение.

Присоединение к стояку G ¾. Автоматический регулятор перепада давления APT-R3 DN15. Клапан-партнер MVT-R в данной модели не предусмотрен. Подающий отвод имеет наружную резьбу G ¾ под плоское уплотнение, обратный отвод - G ½.

Максимальная температура 95 °C, условное давление PN10, испытательное давление 16 бар. Максимальный перепад давления перед узлом 1,5 бар, регулируемый перепад давления 5...25 кПа.

Технические характеристики

Коллектор DN40

Отводы 7

Исполнение Левое

Стояк G ¾

Основные характеристики

Тип оборудования

Этажный распределительный узел

Серия

TDU.7R

Модель

DN40-7L-20-APT15

Артикул

122W7157L

DN коллектора

DN40

Количество отводов

7

Исполнение

Левое

Присоединения и арматура

Присоединение к стояку

G ¾

Автоматический регулятор перепада давления

APT-R3 DN15

Клапан-партнер MVT-R

Не предусмотрен в модели

Подающий отвод

Наружная резьба G ¾, под плоское уплотнение

Обратный отвод

G ½

Рабочие параметры

Максимальная температура

95 °C

Условное давление

PN10

Испытательное давление

16 бар

Максимальный перепад давления перед узлом

1,5 бар

Регулируемый перепад давления

5...25 кПа

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан TDU.7R: Техническое описание pdf · 2,39 МБ

Запросить документацию или ПО
