150U3626 Узел АУУ-Т-50-7,7-40, присоединение DN50, PN10, клапан DN50, Kvs 40,00 м³/ч

Ридан

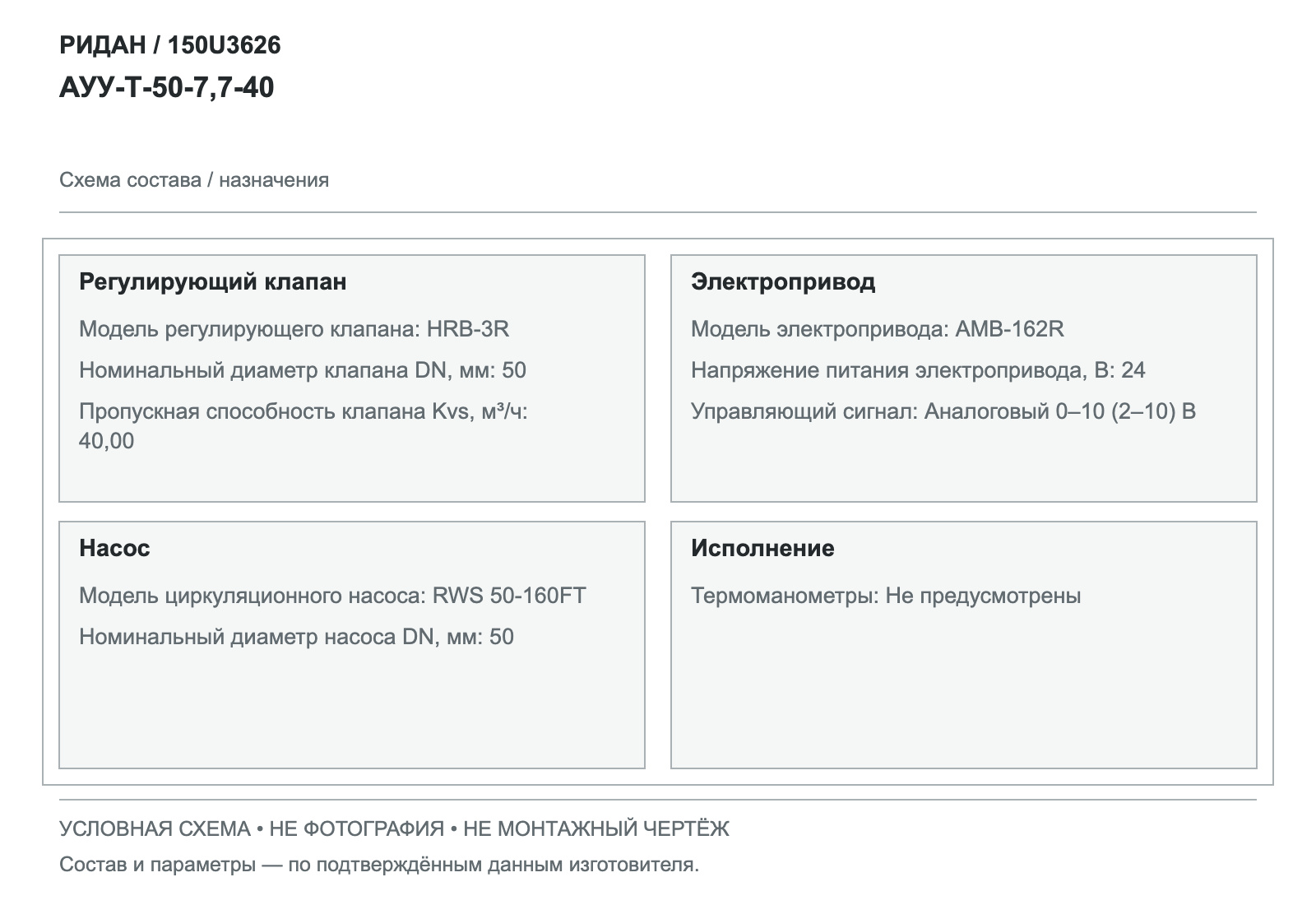

Узел АУУ-Т-50-7,7-40. Артикул Ридан: 150U3626.

Параметры исполнения: присоединение DN50; PN10; клапан DN50.

Узел предназначен для регулирования температуры теплоносителя, подаваемого в воздухонагреватель, при сохранении его постоянного расхода.

Технические характеристики

DN присоединительных элементов, мм50

Номинальное давление PN, бар10

Номинальный диаметр клапана DN, мм50

Пропускная способность клапана Kvs, м³/ч40,00

Назначение и исполнение

Тип узла

Для воздухонагревателя со смесительным насосом

Термоманометры

Не предусмотрены

Основные параметры

DN присоединительных элементов, мм

50

Номинальное давление PN, бар

10

Расход по номенклатурной таблице, м³/ч

11,10–18,10

Регулирующий клапан

Модель регулирующего клапана

HRB-3R

Номинальный диаметр клапана DN, мм

50

Пропускная способность клапана Kvs, м³/ч

40,00

Максимальный перепад давления на клапане, преодолеваемый приводом, бар

1

Насос

Модель циркуляционного насоса

RWS 50-160FT

Номинальный диаметр насоса DN, мм

50

Максимальный располагаемый перепад узла, м вод. ст.

11,0

Электропривод

Модель электропривода

AMB-162R

Напряжение питания электропривода, В

24

Потребляемая мощность электропривода, Вт

5

Управляющий сигнал

Аналоговый 0–10 (2–10) В

Крутящий момент электропривода, Н·м

10

Время поворота электропривода на 90°, с

60/120

Условия эксплуатации

Регулируемая среда

Вода, подготовленная для систем теплоснабжения

Максимальная температура теплоносителя, °C

110

Степень защиты узла по наименьшему показателю компонентов

IP42

Температура окружающей среды при работе, °C

0…+50

Температура транспортировки и хранения, °C

−10…+50

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога
