150U3651 Узел АУУ-Х/М-25-6,3, присоединение DN25, PN10, клапан DN20, Kvs 6,3 м³/ч

Ридан

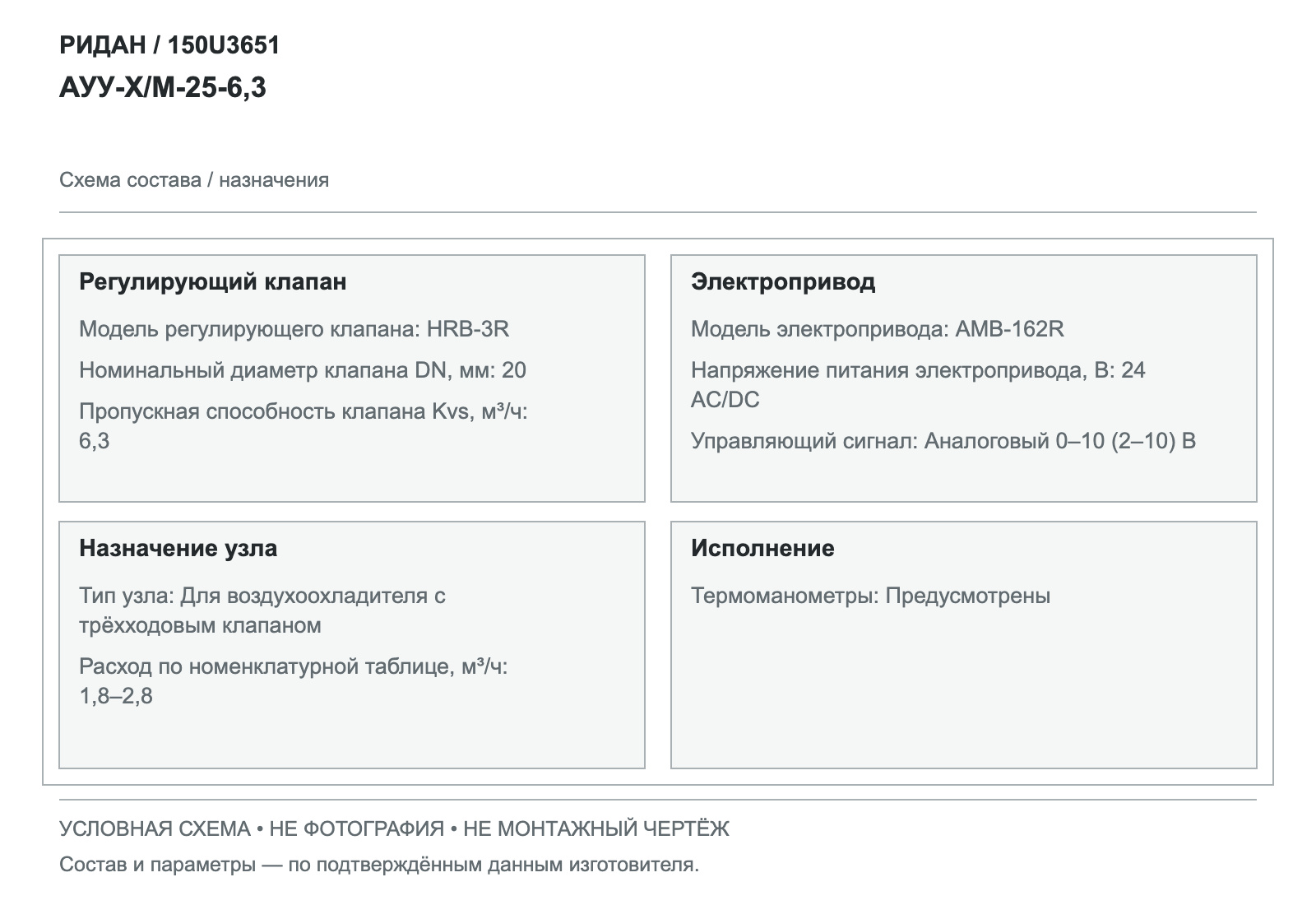

Узел АУУ-Х/М-25-6,3. Артикул Ридан: 150U3651.

Параметры исполнения: присоединение DN25; PN10; клапан DN20.

Узел предназначен для регулирования количества холодоносителя через воздухоохладитель при постоянном расходе в распределительной сети.

Технические характеристики

DN присоединительных элементов, мм25

Номинальное давление PN, бар10

Номинальный диаметр клапана DN, мм20

Пропускная способность клапана Kvs, м³/ч6,3

Назначение и исполнение

Тип узла

Для воздухоохладителя с трёхходовым клапаном

Термоманометры

Предусмотрены

Основные параметры

DN присоединительных элементов, мм

25

Номинальное давление PN, бар

10

Расход по номенклатурной таблице, м³/ч

1,8–2,8

Регулирующий клапан

Модель регулирующего клапана

HRB-3R

Номинальный диаметр клапана DN, мм

20

Пропускная способность клапана Kvs, м³/ч

6,3

Максимальный перепад давления на клапане, преодолеваемый приводом, бар

1

Электропривод

Модель электропривода

AMB-162R

Напряжение питания электропривода, В

24 AC/DC

Потребляемая мощность электропривода, Вт

5

Управляющий сигнал

Аналоговый 0–10 (2–10) В

Крутящий момент электропривода, Н·м

10

Время поворота электропривода на 90°, с

60/120

Условия эксплуатации

Регулируемая среда

Вода, подготовленная для систем теплоснабжения; водогликолевые растворы с содержанием гликоля до 50 %

Максимальная температура теплоносителя, °C

110

Минимальная температура холодоносителя, °C

2

Степень защиты узла по наименьшему показателю компонентов

IP42

Температура окружающей среды при работе, °C

0…+50

Температура транспортировки и хранения, °C

−10…+50

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Ридан: RC HE 32 01 Каталог АУУ-Т АУУ-Х pdf · 5,69 МБ

Запросить документацию или ПО
