Теплообменник Ридан НН№07 HH070116, DN50, 5-17 пластин, 25 бар

Ридан

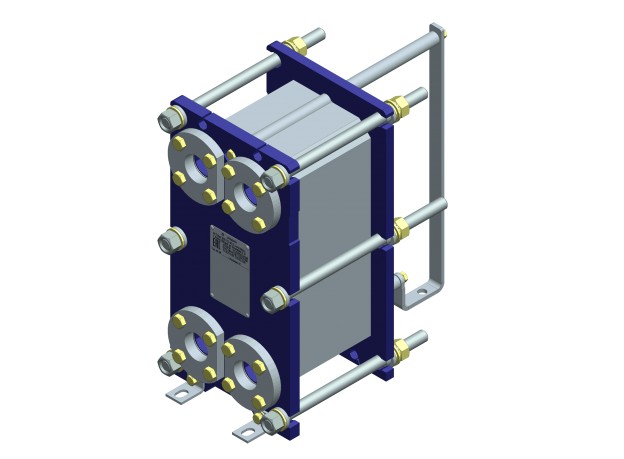

Разборный пластинчатый теплообменник Ридан НН№07 (арт. HH070116) имеет DN50 и диапазон количества пластин 5-17. Расчетное давление 1,6 МПа; максимальное рабочее давление до 25 бар изб.

Допустимые теплоносители по официальной карточке: вода, пар, углеводороды, кислоты, пищевые жидкости и другие. Температура рабочей среды: от -25 до +180 °С.

Указанные варианты материала пластин: AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие; материала прокладки: EPDM, Nitril, Viton и их модификации. Рама №1, габариты 306×604×293 мм, максимальная масса 88 кг.

Технические характеристики

Серия НН№07

DN 50

Количество пластин 5-17

Расчетное давление 1,6 МПа

Основные параметры

Максимальное рабочее давление, бар изб.

до 25

№ рамы

1

Количество пластин

5-17

Расчетное давление, МПа

1,6

Материалы

Материал пластин

AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие

Материал прокладки

EPDM, Nitril, Viton и их модификации

Рабочая среда и температуры

Регулируемая среда (теплоноситель)

вода, пар, углеводороды, кислоты, пищевые жидкости и другие

Температура рабочей среды, °С

от -25 до +180

Размеры и конструкция

Габаритные размеры (ШхВхГ), мм

306×604×293

Максимальная масса, кг

88

Стяжные шпильки (размер)

М24

Стяжные шпильки (кол-во), шт

6
