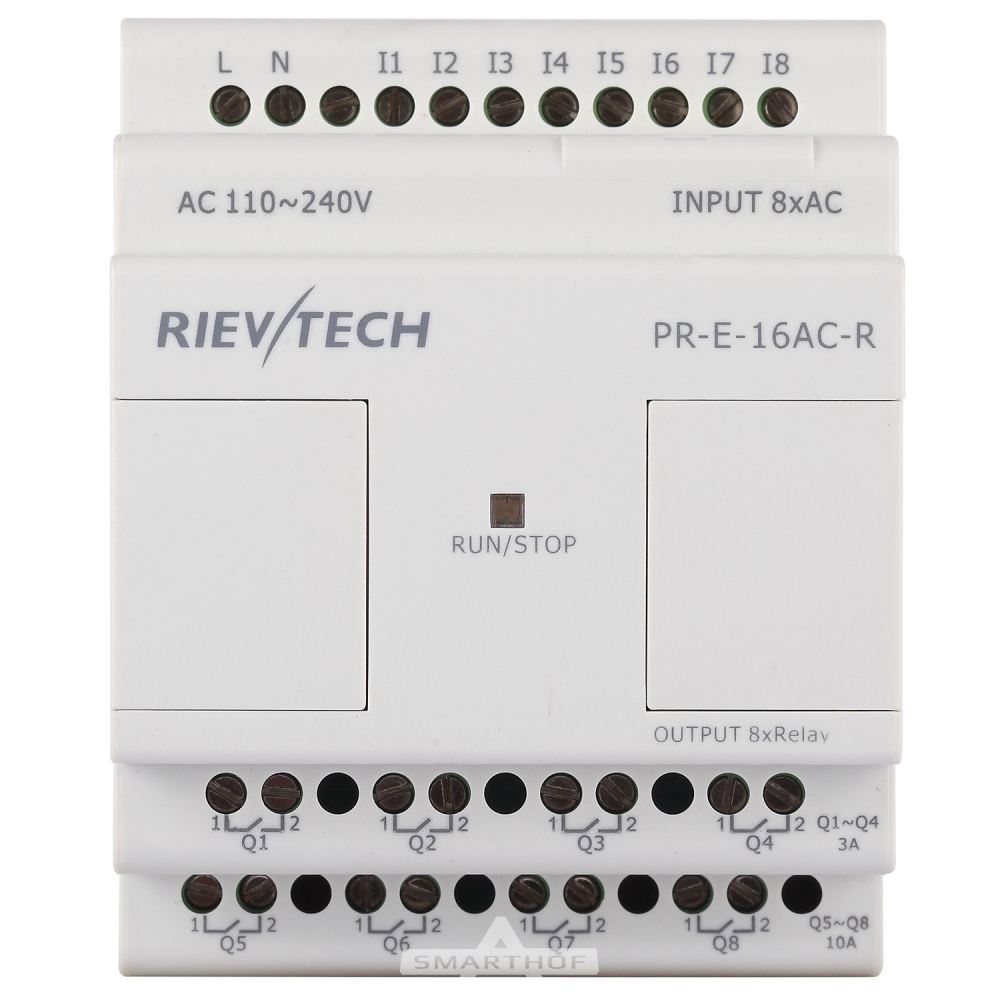

Модуль расширения питание АC 110-240 В, входы: 8DI,выходы: 8 DO
Rievtech
Модуль расширения питание АC 110-240 В, входы: 8DI,выходы: 8 DO
Модуль расширения питание АC 110-240 В, входы: 8DI,выходы: 8 DO
Код товара: 222378
Артикул: PR-E-16AC-R
Наличие: В наличии

Модуль расширения питание АC 110-240 В, входы: 8DI,выходы: 8 DO

Rievtech

13 225 руб.

    В корзину Запросить КП

    *Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.

    Краткое описание
    PR-E-16AC-R — модуль расширения для контроллеров серий PR, работающий от сети 110–240 В AC. Оснащён 8 дискретными входами и 8 релейными выходами, разделёнными на группы с нагрузочной способностью 3 А и 10 А. Предназначен для расширения числа входов/выходов в системах автоматизации.

    Ключевые особенности:

    • Питание: AC 110–240 В (85–265 В).

    • 8 дискретных входов AC.

    • 8 релейных выходов: 4×3 А и 4×10 А.

    • Время отклика входов: 30–50 мс (вкл.), 90–100 мс (выкл.).

    • Поддержка до 16 модулей расширения для CPU PR-18 или PR-24.

    • Соединительный кабель до 30 м.

    • Срок службы реле: 10 операций (электрический), 10 (механический).

    • Работа при −20…+55 °C.

    • Компактный корпус (~300 г), монтаж на DIN-рейку.





    Технические данные модуля расширения PR-E-16AC-R

    Категория

    Параметр

    Значение / Описание

    Общие характеристики

    Модель

    PR-E-16AC-R

    Совместимость

    Подключается к контроллерам PR-18 или PR-24 (макс. 16 модулей в системе)

    Длина соединительного кабеля

    До 30 м (между конечным модулем и CPU)

    Питание

    Номинальное напряжение

    AC 110–240 В

    Рабочий диапазон напряжения

    AC 85–265 В

    Диапазон частоты

    47–63 Гц

    Максимальная потребляемая мощность

    53 мА (85 В AC), 38 мА (265 В AC)

    Напряжение изоляции

    1780 В AC

    Защита от переполюсовки

    Да

    Входные параметры

    Количество входов

    8 (I1–I8)

    Тип входов

    Цифровые

    Напряжение входов

    AC 110–240 В

    Сигнал 0 (низкий уровень)

    AC 0–40 В, <0.03 мА

    Сигнал 1 (высокий уровень)

    AC 79–240 В, >0.06 мА

    Время отклика (0→1)

    50 мс (120 В AC), 30 мс (240 В AC)

    Время отклика (1→0)

    90 мс (120 В AC), 100 мс (240 В AC)

    Максимальная частота счета

    4 Гц

    Тип датчика

    Контактный или 3-проводной PNP

    Гальваническая развязка

    Отсутствует

    Выходные параметры

    Количество выходов

    8 (Q1–Q8)

    Тип выходов

    Релейные

    Выходы Q1–Q4

    Номинальный ток (резистивная нагрузка)

    3 А

    Номинальный ток (индуктивная нагрузка)

    1 А

    Максимальное коммутируемое напряжение

    AC 250 В / DC 110 В

    Допустимая мощность

    500 ВА / 100 Вт

    Выходы Q5–Q8

    Номинальный ток (резистивная нагрузка)

    10 А

    Номинальный ток (индуктивная нагрузка)

    2 А

    Максимальное коммутируемое напряжение

    AC 250 В / DC 110 В

    Допустимая мощность

    1250 ВА / 300 Вт

    Срок службы (электрический)

    10^5 операций при номинальной нагрузке

    Срок службы (механический)

    10^7 операций без нагрузки

    Время отклика

    Включение: ≤15 мс, Выключение: ≤10 мс

    Встроенная защита

    Отсутствует

    Частота переключения

    10 Гц (механизм), 2 Гц (резистивная/легкая нагрузка), 0.5 Гц (чувствительная нагрузка)

    Эксплуатация

    Рабочая температура

    -20°C ~ +55°C

    Температура хранения

    -40°C ~ +70°C

    Вес

    ~300 г

    Габариты и монтаж

    Размеры

    71.5 × 35.8 × 16.5 мм (основной блок)

    Способ установки

    DIN-рейка 35 мм
    Программное обеспечение xLogicSoft
    USB driver(64 bits WINDOWS)
    Руководство пользователя Rievtech V6.2.2
    Программное обеспечение xLadder-V1.3.3.3
    zip
    Rievtech PLC 3D модели
    zip - 2,5MB
    XLADDER Руководство пользователя V2.0.0.7
