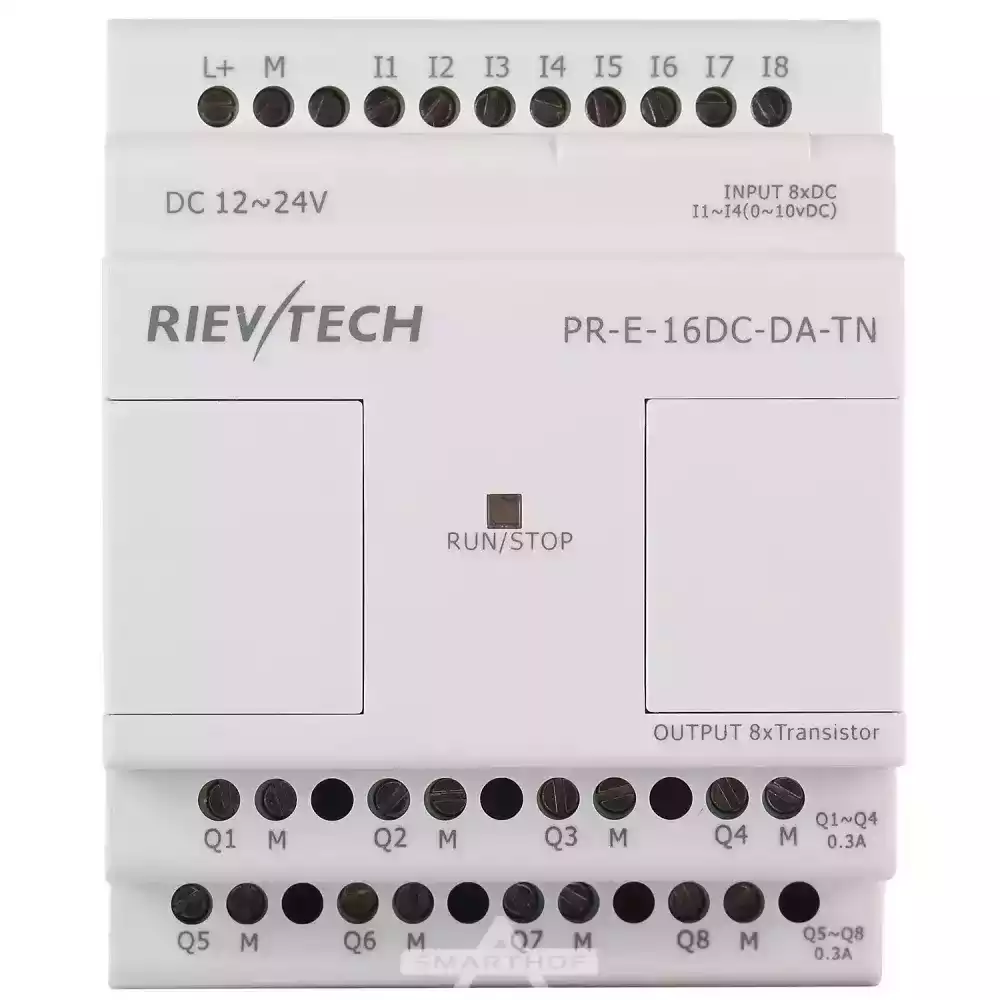

Модуль расширения питание 12—24В DC, входы: 8DI(4AI), выходы: 8 (PNP)
Код товара: 222379
Артикул: PR-E-16DC-DA-TN
Наличие: Мало
Модуль расширения питание 12—24В DC, входы: 8DI(4AI), выходы: 8 (PNP)
14 476 руб.
*Цены на сайте не являются офертой и носят ознакомительный характер, для уточнения актуальности цены вы можете связаться с оператором.
PR-E-16DC-DA-TN — модуль расширения для контроллеров серий PR и SR, работающий от 12–24 В DC. Оснащён 8 входами (в том числе 4 аналоговыми 0–10 В) и 8 транзисторными PNP-выходами (до 0.3 А на канал). Подходит для задач, требующих высокой скорости отклика и точности.
Ключевые особенности:
-
Питание: DC 12–24 В.
-
8 входов: 4 аналоговых (0–10 В) и 4 цифровых.
-
Высокоскоростные входы до 4 Гц.
-
8 транзисторных PNP-выходов (0.3 А на канал).
-
Падение напряжения ≤2 В при токе 0.3 А.
-
Разрешение АЦП: 9 бит (0.015 В), точность ±0.03 В при 25 °C.
-
Время отклика входов: <1.5 мс.
-
Время реакции выходов: ≤70 мс.
-
Поддержка до 16 модулей расширения.
-
Компактный корпус (~300 г), монтаж на DIN-рейку.
-
Работа при −20…+55 °C.
Номинальное напряжение
DC 12-24 В
Количество входов
8 (I1-I8)
Количество выходов
8 (Q1-Q8)
Рабочая температура
-20°C ~ +55°C
Общие характеристики
Модель
PR-E-16DC-DA-TN
Питание
Номинальное напряжение
DC 12-24 В
Рабочий диапазон напряжения
DC 10.8-28.8 В
Иммунитет к кратковременным отключениям питания
Тип. 5 мс
Максимальный пусковой ток
0.25 А
Максимальная потребляемая мощность
3.5 Вт (10.8 В DC), 4.5 Вт (28.8 В DC)
Защита от переполюсовки
Да
Входные параметры
Количество входов
8 (I1-I8)
Цифровые входы
8 (I1-I8)
Аналоговые входы
4 (I1-I4) (0-10 В DC)
Цифровые входы (I5-I8)
Напряжение
DC 0-28.8 В
Сигнал 0 (низкий уровень)
< 5 В DC, <1 мА
Сигнал 1 (высокий уровень)
> 8 В DC, >1.7 мА
Ток входа
2.3 мА (10.8 В DC), 2.6 мА (12 В DC), 5.2 мА (24 В DC), 6.3 мА (28.8 В DC)
Время отклика
<1 мс (0→1 и 1→0)
Максимальная частота счета
4 Гц (I5-I8)
Тип датчика
Контактный или 3-проводной PNP
Цифровые входы (I1-I4)
Напряжение
DC 0-28.8 В
Сигнал 0 (низкий уровень)
< 5 В DC, <0.1 мА
Сигнал 1 (высокий уровень)
> 8 В DC, >0.3 мА
Ток входа
0.4 мА (10.8 В DC), 0.5 мА (12 В DC), 1.2 мА (24 В DC)
Время отклика
1.5 мс (0→1 и 1→0)
Аналоговые входы (I1-I4)
Диапазон измерения
0-10 В DC
Входное сопротивление
24-72 кОм
Разрешение
9 бит (0.015 В)
Точность при 25°C
±0.03 В
Точность при 55°C
±0.06 В
Максимальная длина кабеля
10 м (экранированный и витой)
Выходные параметры
Количество выходов
8 (Q1-Q8)
Тип выходов
Транзисторные (PNP)
Напряжение коммутации
DC 5-30 В
Номинальный ток
≤0.3 А на канал
Максимальный ток коммутации
0.65 А
Падение напряжения
<2 В при токе 0.3 А
Время отклика
≤70 мс (включение/выключение)
Частота переключения
10 Гц (резистивная нагрузка), 0.5 Гц (индуктивная нагрузка)
Встроенная защита
Отсутствует
Эксплуатация
Рабочая температура
-20°C ~ +55°C
Температура хранения
-40°C ~ +70°C
Вес
~300 г
Источник данных
Ранее заполненная таблица характеристик карточки товара
