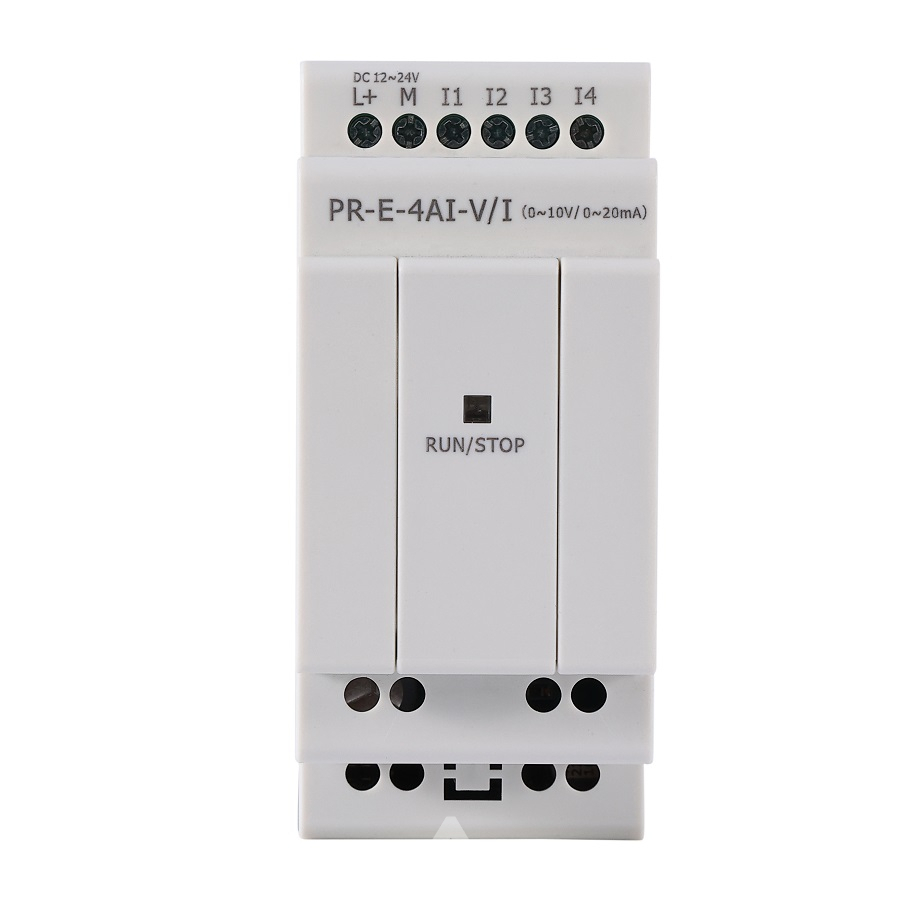

Name: Модуль расширения, 12-24В DC, 4 AI 0-10V/4-20mA,для серий SR и PR
Brand: Rievtech
SKU: PR-E-4AI-V/I
Price: 14681.62 RUB
Availability: InStock

Rievtech

PR-E-AI-V/I — модуль расширения для контроллеров серий PR, оснащённый 4 аналоговыми входами. Поддерживает измерение сигналов 0–10 В и 0–20 мА (режим выбирается через ПО). Отличается высокой точностью, удобной интеграцией и компактным исполнением для монтажа на DIN-рейку.

Ключевые особенности:

Питание: 12–24 В DC.
4 аналоговых входа (0–10 В или 0–20 мА, переключаются в ПО).
Разрешение: 0.01 В / 0.02 мА.
Точность при 25 °C: ±0.1 В / ±0.1 мА.
Время обработки аналогового сигнала: 50 мс.
Поддержка до 16 модулей расширения для PR CPU.
Соединительный кабель до 30 м.
Работа при температуре −20…+55 °C.
Компактный корпус, монтаж на DIN-рейку.

Технические характеристики

Номинальное напряжение DC 12–24 В

Рабочая температура -20°C ~ +55°C

Макс. расширений для PR CPU 16 шт.

Макс. длина кабеля (расширение-CPU) 30 м

Подключение

Макс. расширений для PR CPU

16 шт.

Макс. длина кабеля (расширение-CPU)

30 м

Питание

Номинальное напряжение

DC 12–24 В

Рабочие пределы

DC 10.8–28.8 В

Устойчивость к микропропаданиям

5 мс (тип.)

Макс. пусковой ток

0.1 А

Потребляемая мощность

1 Вт

Защита от переполюсовки

Да

Входы

Количество

4 (I1–I4)

Тип входа

4× аналоговых (A11–A14)

Аналоговый сигнал

DC 0...10 В / 0...20 мА (переключается ПО)

Разрешение

0.01 В / 0.02 мА

Точность при 25 °C

0.1 В / 0.1 мА

Соотношение сигнала и значения

AI1 (0...1000) = V1 (0...10 В) = I1 (0...20 мА) ( = адрес расширения)

Время цикла обработки аналог. сигнала

50 мс (тип.)

Выходы

Количество

Нет

Дополнительно

Длина линии (экранированная/витая)

Макс. 10 м

Способ монтажа

DIN-рейка 35 мм (4 WM) или настенный

Рабочая температура

-20°C ~ +55°C

Температура хранения

-40°C ~ +70°C

Вес (чистый / с упаковкой)

94.4 г / 130.4 г

Источник данных Ранее заполненная таблица характеристик карточки товара

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Программное обеспечение xLogicSoft zip · 40,72 МБ USB driver(64 bits WINDOWS) Руководство пользователя Rievtech V6.2.2 rus Программное обеспечение xLadder-V1.3.3.3 Rievtech PLC 3D модели zip · 2,5 МБ XLADDER Руководство пользователя V2.0.0.7
