Name: Программируемый логический контроллер 110_240VAC, 14DI, 8DO(10A), RTC, FBD, Ethernet,БЕЗ ДИСПЛЕЯ
Brand: Rievtech
SKU: SR-22AC-R-B
Price: 18217.71 RUB
Availability: SoldOut

Rievtech

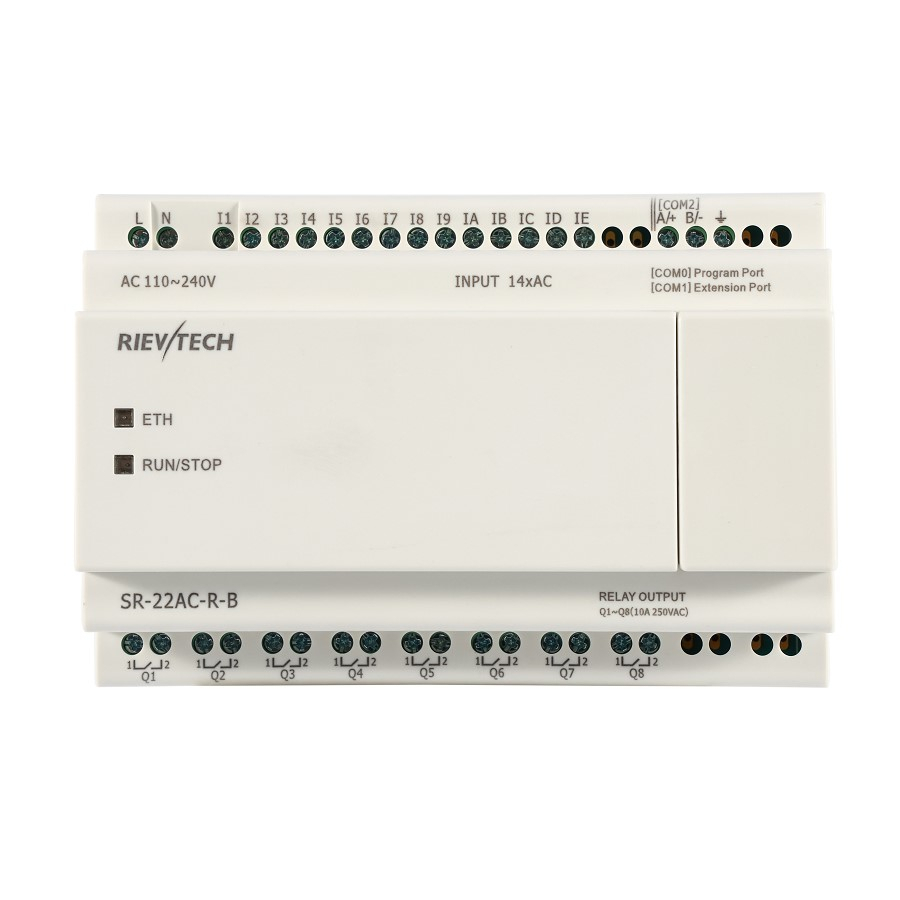

SR-22AC-R-B — программируемый логический контроллер без дисплея, работающий от сети 110–240 В AC. Контроллер имеет 14 дискретных входов и 8 релейных выходов (10 А), поддерживает программирование на FBD и Ladder, а также протоколы Modbus RTU и Modbus TCP через интерфейс RS485 и Ethernet. Подходит для базовой автоматизации оборудования и инженерных систем.

Ключевые особенности:

Питание от сети AC 110–240 В (85–265 В).
14 дискретных входов AC.
8 релейных выходов (10 А, 250 В AC).
Интерфейсы: RS485 и Ethernet 10 Мбит/с.
Поддержка протоколов Modbus RTU и Modbus TCP.
Программирование в FBD и Ladder, до 70 функциональных блоков.
256 таймеров и 256 счётчиков.
RTC с резервом до 20 дней, хранение программы и данных до 10 лет.
Компактный корпус (133×90×60 мм), монтаж на DIN-рейку или винтовое крепление.
Исполнение без дисплея.

Технические характеристики

Номинальное напряжение AC 110–240 В

Количество входов 14 (I1–IE)

Количество выходов 8 (Q1–Q8)

Рабочая температура -20°C ~ +55°C

Общие характеристики

Модель

SR-22AC-R-B

Таймеры

256

Счетчики

256

Функциональные блоки

256

Рабочая температура

-20°C ~ +55°C

Температура хранения

-40°C ~ +70°C

Защита

IP20 (не водонепроницаемый)

Точность RTC

Макс. ±2 сек/день

Резервное питание RTC при 25°C

20 дней

Резервное копирование программ и настроек

10 лет

Сохранность данных при отключении питания

10 лет

Размеры

133 × 90 × 60 мм

Сертификация

CE

Установка

DIN-рейка 35 мм или винты

Изменение параметров через LCD-панель

Нет

Поддерживаемые языки программирования

FBD (функциональные блоки) и Ladder (лестничная логика)

Возможность расширения

3 модуля (SR-E)

Защита паролем

4-значный цифровой пароль или отключение функции загрузки программы

Интерфейсы связи

1 × RS485 (COM1 внешний), 1 × Ethernet (10 Мбит/с)

Протокол связи

Modbus RTU, Modbus TCP

Питание

Номинальное напряжение

AC 110–240 В

Рабочий диапазон напряжения

AC 85–265 В

Диапазон частоты

47–63 Гц

Максимальная потребляемая мощность

80 мА (при 85 В AC), 40 мА (при 265 В AC)

Напряжение изоляции

1780 В AC

Защита от переполюсовки

Да

Входные параметры

Количество входов

14 (I1–IE)

Цифровые входы

14 (I1–IE)

Аналоговые входы

Нет

Напряжение входов

AC 110–240 В

Сигнал 0 (низкий уровень)

AC 0–40 В, <0.03 мА

Сигнал 1 (высокий уровень)

AC 79–240 В, >0.06 мА

Время отклика (0→1)

30 мс (120 В AC), 20 мс (240 В AC)

Время отклика (1→0)

130 мс (120 В AC), 120 мс (240 В AC)

Максимальная частота счета

2 Гц

Тип датчика

Контактный или 3-проводной PNP

Гальваническая развязка

Отсутствует

Выходные параметры

Количество выходов

8 (Q1–Q8)

Тип выхода

Релейный

Максимальная нагрузка (резистивная)

10 А, 250 В AC

Минимальная коммутируемая нагрузка

6 В, 1 А

Срок службы (электрический)

10^5 операций при номинальной нагрузке

Срок службы (механический)

10^7 операций без нагрузки

Время отклика

Включение: ≤15 мс, Выключение: ≤10 мс

Встроенная защита

Отсутствует

Частота переключения

10 Гц (механизм), 2 Гц (резистивная/легкая нагрузка), 0.5 Гц (чувствительная нагрузка)

Программное обеспечение

Требования к ОС

Windows 2000/XP/WIN7/WIN8

Память программы

256 блоков

Скорость выполнения

<0.1 мс на функцию

LCD-дисплей

4 строки × 16 символов

Доступные функции

До 70 функциональных блоков

Таймеры

256 (включая задержку включения/выключения)

Диапазон времени

10 мс – 99 ч 59 м

Счетчики

256 (включая суммирующие, часовые и частотные)

Максимальное значение счетчика

99999999

Флаги

128 цифровых, 128 аналоговых

Специальные функции

Modbus, астрономические часы, аналоговые вычисления и др.

Прочее

Вес

250 г

Источник данных Ранее заполненная таблица характеристик карточки товара

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Программное обеспечение xLogicSoft zip · 40,72 МБ USB driver(64 bits WINDOWS) Руководство пользователя Rievtech V6.2.2 rus Программное обеспечение xLadder-V1.3.3.3 Rievtech PLC 3D модели zip · 2,5 МБ XLADDER Руководство пользователя V2.0.0.7
