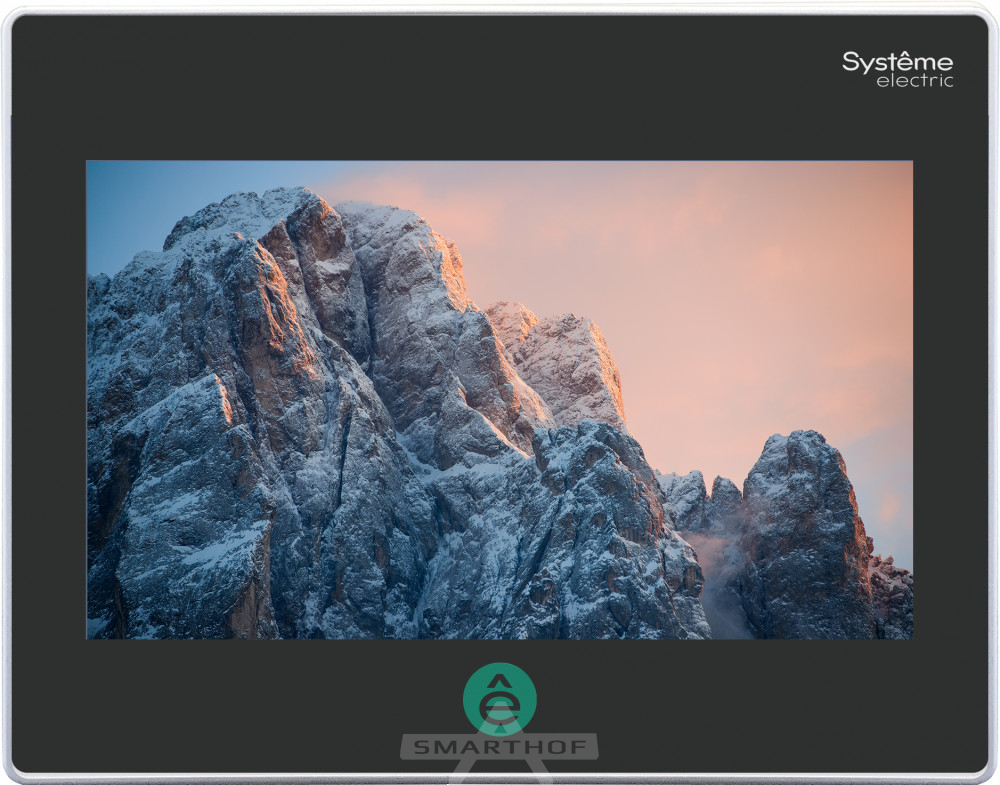

Name: Графическая панель оператора 10,1", 1 порт Ethernet, металл
Brand: Systeme Electric
SKU: HMISGU101ME
Price: 53446.00 RUB
Availability: InStock

Systeme Electric

Графическая панель оператора Systeme Electric HMISGU101ME серии SystemeHMI SGU оснащена сенсорным TFT-дисплеем 10,1 дюйма, 16:9 с разрешением 1024×600. Панель поддерживает COM1/COM3: RS232/RS422/RS485; COM2: RS485; Ethernet: 1 × 10/100 Мбит/с. Исполнение корпуса: алюминиевый сплав; степень защиты лицевой стороны IP65.

Технические характеристики

Диагональ и формат10,1 дюйма, 16:9

Разрешение1024×600

Питание24 В DC

Степень защитыIP65 с лицевой стороны; IP20 сзади

Дисплей

Тип дисплея

цветной TFT LCD со светодиодной подсветкой

Диагональ и формат

10,1 дюйма, 16:9

Разрешение

1024×600

Цветопередача

24 бита

Яркость

400 кд/м²

Углы обзора (верх/низ/лево/право)

85°/85°/85°/85°

Сенсорный экран

4-проводной резистивный, твёрдость поверхности 4H

Среднее время работы

50 000 ч

Память и производительность

Процессор

4-ядерный ARM Cortex-A53, 1,2 ГГц

Память

1 ГБ DDR + 8 ГБ Flash

Карта памяти SD

да

Часы реального времени

встроенные

ПО конфигурирования

SystemeHMI Studio

Усовершенствованная серия

нет

Управление и интерфейсы

Последовательные интерфейсы

COM1/COM3: RS232/RS422/RS485; COM2: RS485

Ethernet

1 × 10/100 Мбит/с

USB

1 × USB Slave 2.0 + 1 × USB Host 2.0

Загрузка проекта

USB Slave / USB-накопитель / Ethernet

Электропитание

Номинальное питание

24 В DC

Рабочий диапазон питания

9...28 В DC

Потребляемая мощность

менее 10 Вт

Защита питания

защита от грозовых и импульсных перенапряжений

Допустимое время пропадания питания

менее 5 мс

Монтаж и габариты

Материал корпуса

алюминиевый сплав

Габариты (Ш×В×Г)

274×214×39 мм

Монтажный вырез (Ш×В)

260×202 мм

Масса

около 1450 г

Эксплуатация и защита

Рабочая температура

-10...+60 °C

Температура хранения

-20...+70 °C

Относительная влажность

10...90 % RH, без конденсации

Вибростойкость

10...25 Гц по осям X/Y/Z, 2G, 30 мин

Степень защиты

IP65 с лицевой стороны; IP20 сзади

УФ-излучение

не предназначена для сильного УФ-излучения

Соответствие

EN 61000-6-2:2005, EN 61000-6-4:2007, RoHS

Официальные источникиSysteme Electric HMISGU101ME Каталог SystemeHMI SGU, стр. 4–5 и 12–13

Аналоги и замена

Проверенные аналоги для этого товара пока не указаны. Подбор требует проверки характеристик, подключения и условий применения.

Запросить подбор аналога

Документы и загрузки

Каталог решений для автоматизации промышленности и зданий pdf · 2,9 МБ Каталог SystemeHMI SGU pdf · 7,61 МБ Сервисный каталог Systeme Electric pdf · 41,84 МБ Руководство по эксплуатации SystemeHMI SGU pdf · 0,82 МБ ЕАЭС N RU Д-CN.РА01.В.78298_23 pdf · 1,15 МБ
